DEHNcord

Parafoudre unipolaire, bipolaire ou tripolaire avec dispositif de surveillance et de déconnexion
Indication optique de défaut
Versions disponibles avec interruption du circuit de charge en cas de défaut et avec protection de la phase de commande
Boîtier compact aussi pour l'extérieur
Pour une utilisation dans les boîtes de jonction, les goulottes, les planchers techniques et les boîtes d'encastrement

Dettagli

DEHNcord 3P TT 275 FM

Parafoudre triphasé compact pour les systèmes TT et TN-S.

1 Prodotto

Art. 900439 DCOR 3P TT 275 FM

GTIN (EAN) 4013364436053, Codice doganale (EU): 85363030, Peso lordo: 129.38 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

Parafoudre DEHNcord 3P TT 275 FM
Parafoudre multipolaire de type 2 + type 3 conforme à la norme NF EN 61643-11
Dimension compacte : 94 x 39.5 x 36 mm
Avec contact de télésignalisation
Tension max. de fonctionnement continue: 275 V AC
Tension max. de fonctionnement continue: 350 V DC
Niveau de protection en tension: <= 1,5 kV
Courant de décharge nominal (8/20): 10 kA
Courant de décharge total (8/20): 40 kA
Suivre la capacité d'extinction actuelle [N-PE]: 100 A eff.
Max. protection contre les surintensités côté réseau: 25 A gG (connexion série) / 40 A gG (connexion parallèle)
Max. courant de charge (a.c.): 25 A
Coordination énergétique avec les parafoudres
de la série Red/Line : EN 62305-4

produit : DEHN
Type: DCOR 3P TT 275 FM
Référence: 900439
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Class II + Class III
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension d’utilisation permanente max DC (Uc)	350 V
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Class II + Class III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tension d’utilisation permanente max DC (Uc)	350 V
Courant de charge nominal (a.c.) / (d.c.) (I_L )	25 A
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choc combinée [L-N] / [N-PE] (U_OC )	20 kV
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	25 ns
Temps de réponse [L/N-PE] (t_A )	100 ns
Protection max. contre les surintensités côté réseau dans le câblage série	25 A gG
Protection max. contre les surintensités côté réseau dans un câblage en parallèle	40 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	6 kAeff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms. – résistance
Mesure d'isolement	jusqu'à 500 V DC
Indication de fonctionnement/de défaut	vert/rouge
Section pour bornes enfichables	0,2 ... 6 mm²
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Matériau - boîtier	Thermoplast, couleur rouge, UL 94 V-2
Prévu pour le montage	Intérieur
Indice de protection monté	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples

Prodotto 900439 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900439 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord 1P 275 D FM

Parafoudre compact monophasé pour systèmes TT avec circuit de protection intégré pour interface DALI.

1 Prodotto

Art. 900438 DCOR 1P 275 D FM

GTIN (EAN) 4013364526891, Codice doganale (EU): 85363030, Peso lordo: 86.27 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

Parafoudre de type 2 DEHNcord 1P 275 D FM
Parafoudre de type 2 monophasé
DEHNcord selon EN 61643-11
et EN 61643-21 avec
circuit de protection intégré pour interface de communication
pour une utilisation dans des systèmes d’installation
avec contact de télésignalisation, indication de fonctionnement/défaut
Installation au choix sur rail DIN ou avec supports à visser
Dimensions compactes : 94 x 39,5 x 36 mm
Valeurs techniques (côté alimentation) :
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge (8/20) : 10 kA
Tenue aux courants de court-circuit [N-PE] : 100 A eff
Protection maximale contre les surintensités :
en série 25 A gG / en parallèle 40 A gG
Courant de charge max. 25 A
Valeurs techniques (côté signal) :
Tension continue maximale : 28 V DC
Niveau de protection cond-cond avec In C2: ≤ 50 V
C2 Courant nominal de décharge (8/20) par conducteur : 5 kA
Courant nominal à 45 °C : 0,3 A
Raccordement de ligne : Push-in
Coordination énergétique selon DIN EN 62305-4
avec parafoudres de la gamme Red/Line

produit : DEHN
Type: DCOR 1P 275 D FM
Référence: 900438
ou équivalent

Certificati

Caratteristiche tecniche

Technische Daten
SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Class II + Class III
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension d’utilisation permanente max DC (Uc)	350 V
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Certifications	KEMA
Caractéristiques techniques côté signal
Classe de parafoudre	U
Tension nominale DC (U_N )	24 V
Tension continue maximale DC (U_C )	28 V
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (100 ohm) (f_G )	10 MHz

Technische Daten
SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Class II + Class III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tension d’utilisation permanente max DC (Uc)	350 V
Courant de charge nominal (a.c.) / (d.c.) (I_L )	25 A
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Choc combinée [L-N] / [N-PE] (U_OC )	20 kV
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	25 ns
Temps de réponse [L/N-PE] (t_A )	100 ns
Protection max. contre les surintensités côté réseau dans le câblage série	25 A gG
Protection max. contre les surintensités côté réseau dans un câblage en parallèle	40 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	6 kAeff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms. – résistance
Mesure d'isolement	jusqu'à 500 V DC
Indication de fonctionnement/de défaut	vert/rouge
Section pour bornes enfichables	0,2 ... 6 mm²
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Matériau - boîtier	Thermoplast, couleur rouge, UL 94 V-2
Prévu pour le montage	Intérieur
Indice de protection monté	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques côté signal
Classe de parafoudre	U
Catégorie d’impulsion	C1, C2, C3
Tension nominale DC (U_N )	24 V
Tension continue maximale DC (U_C )	28 V
Courant nominal à 45 °C (I_L )	0,3 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond pour I_n C2 (U_P )	≤ 50 V
Niveau de protection cond-terre pour I_n C2 (U_P )	≤ 710 V
Niveau de protection cond-cond pour I_n C1 (U_P )	≤ 48 V
Niveau de protection cond-terre pour I_n C1 (U_P )	≤ 550 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 40 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 550 V
Impédance série par conducteur	1,8 Ohm
Bande passante cond-cond (100 ohm) (f_G )	10 MHz
Capacité cond-cond (C)	≤ 0,64 nF
Capacité cond-terre (C)	≤ 7,7 pF
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Raccordement D+, D-/D+', D-'	Push-in / Push-in
Section de raccordement, rigide	0,2-6 mm²
Section de raccordement, souple	0,2-6 mm²
Mise à la terre via	Borne PE
Normes de test	IEC 61643-21 / EN 61643-21

Prodotto 900438 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900438 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P

Parasurtenseur bipolaire pour tous les systèmes d'installation (circuit 1 + 1) et luminaires de la classe de protection I; dimensions compactes.

2 Prodotti

Art. 900430 DCOR L 2P 275

GTIN (EAN) 4013364157286, Codice doganale (EU): 85363030, Peso lordo: 73.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 2P 275
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction,
les goulottes, les planchers techniques
et les boîtes d'encastrement.
Indicateur de défaut
Tension max. d'utilisation : 275V AC
Niveau de protection Up : <= 1.5kV
Courant nominal de décharge In : 5 kA
Courant de décharge total : 20 kA
Protection contre les surintensités : 25 A gG ou B/C 16 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 2P 275
Référence: 900430
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	25 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm²,Longueur : 230 mm (L, N) / 240 mm (PE)
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection monté	IP 20
Certifications	KEMA

Prodotto 900430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900430 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900432 DCOR L 2P 320

GTIN (EAN) 4013364157309, Codice doganale (EU): 85363030, Peso lordo: 74.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 2P 320
Tension d'utilisation 230/277 V
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction,
les goulottes, les planchers techniques
et les boîtes d'encastrement.
Indicateur de défaut
Tension max. d'utilisation : 320V AC
Niveau de protection Up : <= 1.75kV
Courant nominal de décharge In : 5 kA
Courant de décharge total : 20 kA
Protection contre les surintensités : 25 A gG ou B/C 16 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 2P 320
Référence: 900432
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,75 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	25 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/277 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,75 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm²,Longueur : 230 mm (L, N) / 240 mm (PE)
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection monté	IP 20
Certifications	KEMA

Prodotto 900432 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900432 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 1P

Parafoudre unipolaire pour luminaires avec classe de protection II; dimensions compactes.

2 Prodotti

Art. 900431 DCOR L 1P 275

GTIN (EAN) 4013364310827, Codice doganale (EU): 85363030, Peso lordo: 60.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 1P 275
Tension d'utilisation 230 V
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction,
les goulottes, les planchers techniques
et les boîtes d'encastrement.
Indicateur de défaut
Tension max. d'utilisation : 275V AC
Niveau de protection Up : <= 1.5kV
Courant nominal de décharge In : 5 kA
Courant de décharge total : 20 kA
Protection contre les surintensités : 25 A gG ou B/C 16 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 1P 275
Référence: 900431
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	25 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Protection max. contre les surintensités	25 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm²,Longueur 230 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection monté	IP 20
Certifications	KEMA

Prodotto 900431 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900431 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900433 DCOR L 1P 320

GTIN (EAN) 4013364157316, Codice doganale (EU): 85363030, Peso lordo: 61.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 1P 320
Tension d'utilisation 230/277 V
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction,
les goulottes, les planchers techniques
et les boîtes d'encastrement.
Indicateur de défaut
Tension max. d'utilisation : 320V AC
Niveau de protection Up : <= 1.75kV
Courant nominal de décharge In : 5 kA
Courant de décharge total : 20 kA
Protection contre les surintensités : 25 A gG ou B/C 16 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 1P 320
Référence: 900433
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	25 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/277 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,75 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Protection max. contre les surintensités	25 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm²,Longueur 230 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection monté	IP 20
Certifications	KEMA

Prodotto 900433 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900433 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P SN1864

Parafoudre pour luminaires avec classe de protection II; dimensions compactes. Avec fonction d'arrêt en cas d'erreur.

1 Prodotto

Art. 999906 DCOR L 2P SN1864

GTIN (EAN) 4013364310926, Codice doganale (EU): 85363030, Peso lordo: 70.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: DCOR L 2P SN1864
Référence: 999906
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm², longueur 60 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur, dans des boîtes à fusibles / boîtes de jonction pour mâts
Indice de protection monté	IP 20
Tests supplémentaires	---------------------------------
– Courant de décharge total (I_sum )	20 kA

Prodotto 999906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999906 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P SN1860

Parafoudre pour tout type de systèmes avec classe de protection II; dimensions compactes. Avec fonction d'arrêt en cas d'erreur.

1 Prodotto

Art. 999937 DCOR L 2P SN1860

GTIN (EAN) 4013364303195, Codice doganale (EU): 85363030, Peso lordo: 86.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 2P 275 SN1860
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction.
Protection de la phase de contrôle.
Indicateur de défaut
Tension max. d'utilisation : 275V AC
Niveau de protection Up : <= 1.5kV
Courant nominal de décharge (8/20) : 5 kA
Courant de décharge total (8/20) : 20 kA
Capacité d'extinction du courant de court circuit [N-PE]: 100 A eff
Protection contre les surintensités : 16 A gG
Courant de charge max. ac : 10 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 2P SN1860
Référence: 999937
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms. – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm², longueur 160 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur, dans des boîtes à fusibles / boîtes de jonction pour mâts
Indice de protection monté	IP 20
Tests supplémentaires	---------------------------------
– Courant de décharge total (I_sum )	20 kA
Caractéristiques techniques supplémentaires:	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 999937 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999937 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO LTG

Parafoudre pour tout type de systèmes avec classe de protection II; dimensions compactes. Avec fonction d'arrêt en cas d'erreur.

1 Prodotto

Art. 900446 DCOR L 2P 275 SO LTG

GTIN (EAN) 4013364292970, Codice doganale (EU): 85363030, Peso lordo: 62.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 2P 275 SO LTG
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction.
Protection de la phase de contrôle.
Indicateur de défaut
Tension max. d'utilisation : 275V AC
Niveau de protection Up : <= 1.5kV
Courant nominal de décharge (8/20) : 5 kA
Courant de décharge total (8/20) : 20 kA
Capacité d'extinction du courant de court circuit [N-PE]: 100 A eff
Protection contre les surintensités : 16 A gG
Courant de charge max. ac : 10 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 2P 275 SO LTG
Référence: 900446
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms. – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm², longueur 60 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Indice de protection monté	IP 20
Certifications	KEMA
Tests supplémentaires	---------------------------------
– Courant de décharge total (I_sum )	20 kA
Caractéristiques techniques supplémentaires:	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 900446 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900446 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 3P 275 SO LTG

Parafoudre tripolaire pour tous les systèmes d'installation; dimensions compactes. Avec fonction d'arrêt du circuit de charge en cas de défaut et protection de la phase de contrôle.

1 Prodotto

Art. 900445 DCOR L 3P 275 SO LTG

GTIN (EAN) 4013364280380, Codice doganale (EU): 85363030, Peso lordo: 71.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 3P 275 SO LTG
Tension d'utilisation 230
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Pour une utilisation dans les boîtes de jonction.
Protection de la phase de contrôle.
Indicateur de défaut
Tension max. d'utilisation : 275V AC
Niveau de protection Up : <= 1.5kV
Courant nominal de décharge (8/20) : 5 kA
Courant de décharge total (8/20) : 20 kA
Capacité d'extinction du courant de court circuit [N-PE]: 100 A eff
Protection contre les surintensités : 25 A gG
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 3P 275 SO LTG
Référence: 900445
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm², longueur 60 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur, dans des boîtes à fusibles / boîtes de jonction pour mâts
Indice de protection monté	IP 20
Certifications	KEMA
Caractéristiques techniques supplémentaires:	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 900445 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900445 è stato aggiunto al carrello.

Apri Web-Shop

SK EK480 G2S-2d LM DCOR

La boîte à fusibles EK480 est un produit de qualité de Langmatz, caractérisé par une finition de haute qualité et des propriétés éprouvées. La gamme EK480 répond à toutes les exigences et normes mécaniques et électriques. Les luminaires dotés d'une électronique de haute qualité peuvent ainsi être efficacement protégés contre les surtensions causées par les opérations de commutation ou par un éclairage proche de la gâche.

1 Prodotto

Art. 900443 SK EK480 G2S-2d LM DCOR

GTIN (EAN) 4013364394322, Codice doganale (EU): 85362010, Peso lordo: 788.00 g, UM: 20.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

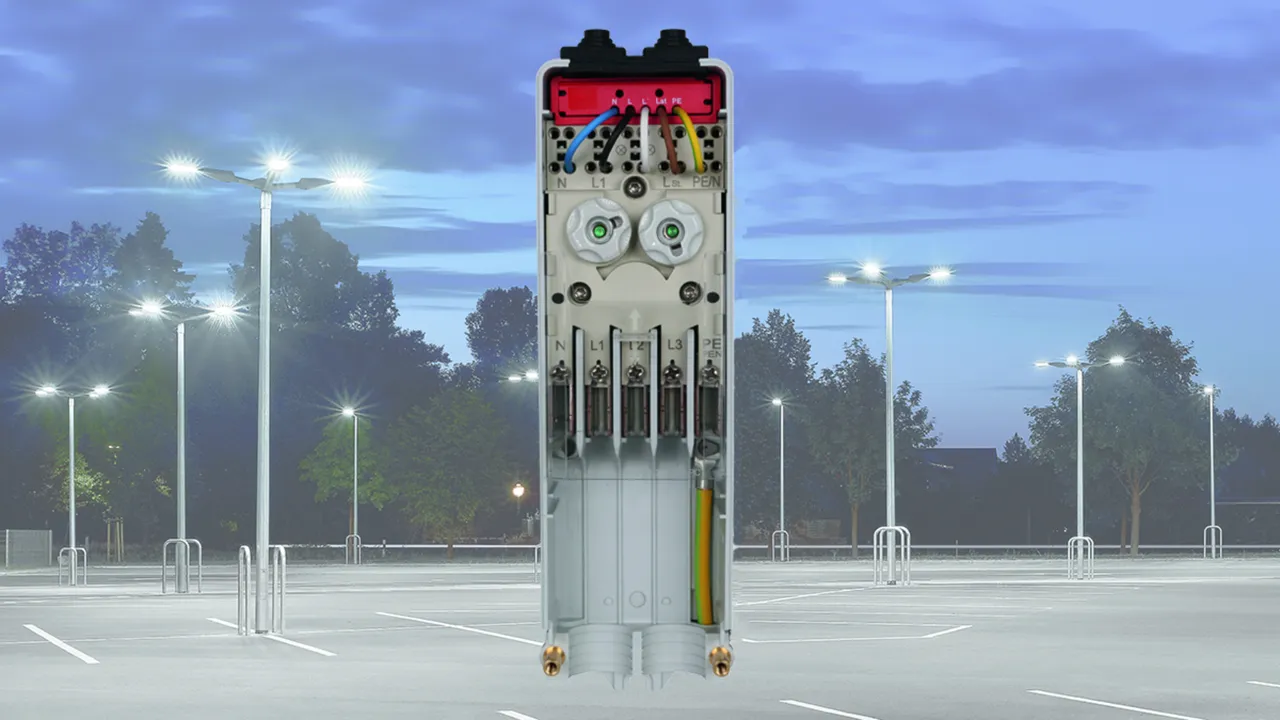

Boîte à fusibles EK480 avec parafoudre
DEHNcord L 3P 275 SO LTG
pour la protection des feux à LED
Avec protection de la phase de contrôle
Possibilité d'éteindre le luminaire en cas de défaut
ainsi qu'un affichage séparé intégré des défauts optiques
pour la tension d'alimentation et la phase de contrôle
Plus haute tension continue: 275 V ca
Niveau de protection: <= 1,5 kV
Courant de décharge nominal (8/20): 5 kA
Courant total de décharge (8/20): 20 kA
Suivre la capacité d'extinction actuelle [N-PE]: 100 A eff
Protection maximale contre les surintensités côté réseau: 16 A gG
Courant de charge max. AC: 10 A
Coordination énergétique selon DIN EN 62305-4
avec des parafoudres de la famille Red / Line
Boîte de dimension: 277x80x67 mm
Degré de protection: IP54 selon DIN VDE 0470
Classe de protection: II

produit : DEHN
Type: SK EK480 G2S-2d LM DCOR
Référence: 900443
ou équivalent

Certificati

Caratteristiche tecniche

Daten Sicherungskasten
Dimensions	276 x 81 x 70 mm
à partir du diamètre intérieur du mât	89 mm
technologie terminale	Accès: Technique de pince coulissante / sortie: Technologie de pince à ressort
Section de câble maximale pouvant être serrée	1 - 3 câbles (4 ou 5 x 16 mm²)
Bornes de sortie	max. 2,5 mm²
Daten Überspannungsschutzgerät DEHNcord L 3P 275 SO LTG
SPD selon NF EN 61643-11/... CEI 61643-11	Type2 / Class II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant max. de décharge (8/20 µs) (I_max )	10 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A

Daten Sicherungskasten
Référence	EK480 avec protection contre les surtensions
Dimensions	276 x 81 x 70 mm
à partir du diamètre intérieur du mât	89 mm
Boîtier - matériel	polyamide
Boîtier - couleur	Couleur standard RAL 7035 gris clair
Conception	selon DIN 43 628 et VDE 0660 partie 505
Indice de protection	IP 54 selon DIN VDE 0470
Niveau de protection	II
Couvercle	Tranparent ou gris
technologie terminale	Accès: Technique de pince coulissante / sortie: Technologie de pince à ressort
Section de câble maximale pouvant être serrée	1 - 3 câbles (4 ou 5 x 16 mm²)
Bornes de sortie	max. 2,5 mm²
Daten Überspannungsschutzgerät DEHNcord L 3P 275 SO LTG
SPD selon NF EN 61643-11/... CEI 61643-11	Type2 / Class II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Typ 3
Tension nominale AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant max. de décharge (8/20 µs) (I_max )	10 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (UT)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min. – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms. – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Raccordement	1,5 mm², Longueur 60 mm
Matériau de l'enveloppe	Thermoplast, couleur rouge, UL 94 V-2
Prévu pour le montage	Intérieur, boîtes à fusibles / boîte de jonction de câbles pour mâts
Indice de protection monté	IP 20
Certifications	KEMA
Caractéristiques techniques supplémentaires :	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 900443 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900443 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO LT

Parafoudre bipolaire pour les systèmes TNC; dimensions compactes. Avec fonction d'arrêt du circuit de charge en cas de défaut et protection de la phase de contrôle.

1 Prodotto

Art. 900435 DCOR L 2P 275 SO LT

GTIN (EAN) 4013364292963, Codice doganale (EU): 85363030, Peso lordo: 70.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

DEHNcord L 2P 275 SO LT
Parafoudre bipolaire type 2
conforme à la norme EN 61643-11
Avec câble, pour une utilisation dans les boîtes de jonction.
Protection de la phase de contrôle.
Indicateur de défaut
Tension max. d'utilisation : 275V AC
Niveau de protection Up : <= 1.5kV
Courant nominal de décharge (8/20) : 5 kA
Courant de décharge total (8/20) : 20 kA
Capacité d'extinction du courant de court circuit [N-PE]: 100 A eff
Protection contre les surintensités : 16 A gG
Courant de charge max. ac : 10 A
Coordoné avec la gamme Red/Line

produit : DEHN
Type: DCOR L 2P 275 SO LT
Référence: 900435
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-PEN] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-PEN] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-PEN] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-PEN] avec 1,5 kA (U_P )	≤ 0,85 kV
Temps de réponse [L-PEN] (t_A )	≤ 25 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-PEN], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-PEN], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Raccordement	1,5 mm², longueur 60 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur, dans des boîtes à fusibles / boîtes de jonction pour mâts
Indice de protection monté	IP 20
Certifications	KEMA
Tests supplémentaires	---------------------------------
– Courant de décharge total (I_sum )	20 kA
Caractéristiques techniques supplémentaires:	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 900435 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900435 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 3P 275 SO IP

Parafoudre bipolaire pour luminaires avec classe de protection II; dimensions compactes. Indice de protection IP 65. Avec fonction de désactivation en cas d'erreur.

1 Prodotto

Art. 900447 DCOR L 3P 275 SO IP

GTIN (EAN) 4013364282216, Codice doganale (EU): 85363030, Peso lordo: 146.60 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: DCOR L 3P 275 SO IP
Référence: 900447
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms. – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Câble de raccordement	1,5 mm², longeur environ 230 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Indice de protection monté	IP 65
Caractéristiques techniques supplémentaires:	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 900447 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900447 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO IP

Parafoudre bipolaire pour tout type de systèmes avec classe de protection II; dimensions compactes. Indice de protection IP 65. Avec fonction de désactivation en cas d'erreur.

1 Prodotto

Art. 900448 DCOR L 2P 275 SO IP

GTIN (EAN) 4013364293007, Codice doganale (EU): 85363030, Peso lordo: 139.90 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: DCOR L 2P 275 SO IP
Référence: 900448
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	B 16 A

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Courant de charge AC max. (I_L )	10 A
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms. – défaillance sécurisée
Indication de défaut	rouge
Interruption du circuit de charge en cas de défaut	oui
Nombre de ports	1
Température d'utilisation	-40 °C ... +80 °C
Câble de raccordement	1,5 mm², longeur environ 230 mm
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-2
Indice de protection monté	IP 65
Tests supplémentaires	---------------------------------
– Courant de décharge total (I_sum )	20 kA
Caractéristiques techniques supplémentaires:	---------------------------------
Choc combiné (U_OC )	10 kV

Prodotto 900448 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900448 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord R 3P

Parafoudre pour stores électrique; dimensions compactes.

1 Prodotto

Art. 900449 DCOR R 3P 275

GTIN (EAN) 4013364320031, Codice doganale (EU): 85363030, Peso lordo: 151.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: DCOR R 3P 275
Référence: 900449
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	25 A gG
Connecteur	Hirschmann STAK 3 / STAS 3

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant de charge nominal AC (I_L )	10 A
Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Courant de décharge max. (8/20 µs) (I_max )	10 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	20 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [L-N] avec 3 kA (U_P )	≤ 1 kV
Niveau de protection en tension [L-N] avec 1,5 kA (U_P )	≤ 0,85 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	3 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – défaillance sécurisée
Indication acoustique de défaut	oui
Interruption du circuit de charge en cas de défaut	oui, pour « buck mode »
Nombre de ports	1
Connecteur	Hirschmann STAK 3 / STAS 3
Température d'utilisation	-40 °C ... +80 °C
Indice de protection monté	IP 54

Prodotto 900449 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900449 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord

Dettagli

DEHNcord 3P TT 275 FM

Art. 900439 DCOR 3P TT 275 FM

Non siete autorizzati per eseguire un download 900439.stp

Non siete autorizzati per eseguire un download 900439.igs

Non siete autorizzati per eseguire un download 900439.jt

Non siete autorizzati per eseguire un download 900439.dwg

Non siete autorizzati per eseguire un download 900439m_D.dxf

Non siete autorizzati per eseguire un download 900439_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900439.wspak

Prodotto 900439 è stato aggiunto al blocco note.

Prodotto 900439 è stato aggiunto al carrello.

DEHNcord 1P 275 D FM

Art. 900438 DCOR 1P 275 D FM

Non siete autorizzati per eseguire un download 900439.stp

Non siete autorizzati per eseguire un download 900439.igs

Non siete autorizzati per eseguire un download 900439.jt

Non siete autorizzati per eseguire un download 900439.dwg

Non siete autorizzati per eseguire un download 900439m_D.dxf

Non siete autorizzati per eseguire un download 900439_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900439.wspak

Prodotto 900438 è stato aggiunto al blocco note.

Prodotto 900438 è stato aggiunto al carrello.

DEHNcord L 2P

Art. 900430 DCOR L 2P 275

Non siete autorizzati per eseguire un download 900430.stp

Non siete autorizzati per eseguire un download 900430.igs

Non siete autorizzati per eseguire un download 900430.jt

Non siete autorizzati per eseguire un download 900430.dwg

Non siete autorizzati per eseguire un download 900430m.dxf

Non siete autorizzati per eseguire un download DEHN.900430.edz

Non siete autorizzati per eseguire un download DEHN.900430.wspak

Prodotto 900430 è stato aggiunto al blocco note.

Prodotto 900430 è stato aggiunto al carrello.

Art. 900432 DCOR L 2P 320

Non siete autorizzati per eseguire un download 900430.stp

Non siete autorizzati per eseguire un download 900430.igs

Non siete autorizzati per eseguire un download 900430.jt

Non siete autorizzati per eseguire un download 900430.dwg

Non siete autorizzati per eseguire un download 900430m.dxf

Non siete autorizzati per eseguire un download DEHN.900432.edz

Non siete autorizzati per eseguire un download DEHN.900432.wspak

Prodotto 900432 è stato aggiunto al blocco note.

Prodotto 900432 è stato aggiunto al carrello.

DEHNcord L 1P

Art. 900431 DCOR L 1P 275

Non siete autorizzati per eseguire un download 900431.stp

Non siete autorizzati per eseguire un download 900431.igs

Non siete autorizzati per eseguire un download 900431.jt

Non siete autorizzati per eseguire un download 900431.dwg

Non siete autorizzati per eseguire un download 900431m.dxf

Non siete autorizzati per eseguire un download DEHN.900431.edz

Non siete autorizzati per eseguire un download DEHN.900431.wspak

Prodotto 900431 è stato aggiunto al blocco note.

Prodotto 900431 è stato aggiunto al carrello.

Art. 900433 DCOR L 1P 320

Non siete autorizzati per eseguire un download 900431.stp

Non siete autorizzati per eseguire un download 900431.igs

Non siete autorizzati per eseguire un download 900431.jt

Non siete autorizzati per eseguire un download 900431.dwg

Non siete autorizzati per eseguire un download 900431m.dxf

Non siete autorizzati per eseguire un download DEHN.900433.edz

Non siete autorizzati per eseguire un download DEHN.900433.wspak

Prodotto 900433 è stato aggiunto al blocco note.

Prodotto 900433 è stato aggiunto al carrello.

DEHNcord L 2P SN1864

Art. 999906 DCOR L 2P SN1864

Non siete autorizzati per eseguire un download 999906.stp

Non siete autorizzati per eseguire un download 999906.igs

Non siete autorizzati per eseguire un download 999906.jt

Non siete autorizzati per eseguire un download 999906.dwg

Non siete autorizzati per eseguire un download 999906m_D.dxf

Non siete autorizzati per eseguire un download DEHN.999906.edz

Non siete autorizzati per eseguire un download DEHN.999906.wspak

Prodotto 999906 è stato aggiunto al blocco note.

Prodotto 999906 è stato aggiunto al carrello.

DEHNcord L 2P SN1860

Art. 999937 DCOR L 2P SN1860

Non siete autorizzati per eseguire un download 999937.stp
