DEHNcombo

Parafoudre combiné précâblé de type 1 + type 2 pour les installations photovoltaïques
Montage en Y éprouvé et peu sensible aux défaillances empêchant la détérioration du parafoudre en cas de défaut d'isolation dans le circuit du générateur PV
La tension nominale est la même pour tous les modes de protection et, par conséquent, le parafoudre peut également être utilisé dans des systèmes dont la polarité est mise à la terre
Design fonctionnel avec un encombrement optimal : 1500 V DC max. dans le boîtier comprenant 4 modules
Testé selon IEC 61643-31 / EN 61643-31 / EN 50539-11
Utilisation possible dans les installations photovoltaïques selon CEI 60364-7-712
Indication optique de fonctionnement/défaut grâce à un voyant vert/rouge

Filtro prodotti

DEHNcombo YPV ...

Parafoudre combiné pour systèmes d'alimentation photovoltaïque jusqu'à 1500 V DC.

2 Prodotti

Art. 900070 DCB YPV 1200

GTIN (EAN) 6942299504521, Codice doganale (EU): 85354000, Peso lordo: 639.16 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

File CAD

Parafoudre combiné DEHNcombo YPV 1200
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1200 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
indication de défaut
Tension PV maximale: <= 1200 Vcc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 3,8 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1200
Référence: 900070
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Certifications	KEMA, UL

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Prodotto 900070 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900070 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900071 DCB YPV 1500

GTIN (EAN) 6942299504545, Codice doganale (EU): 85354000, Peso lordo: 636.22 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

File CAD

Parafoudre combiné DEHNcombo YPV 1500
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1500 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
indication de défaut
Tension PV maximale: <= 1500 V cc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 4,5 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1500
Référence: 900071
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Certifications	KEMA, UL

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 4,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Prodotto 900071 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900071 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcombo YPV ... FM

Parafoudre combiné pour systèmes d'alimentation photovoltaïque jusqu'à 1500 V DC; avec contact de télécommunication sans potentiel.

2 Prodotti

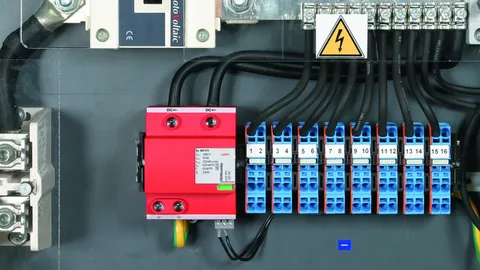

Art. 900075 DCB YPV 1200 FM

GTIN (EAN) 6942299504538, Codice doganale (EU): 85354000, Peso lordo: 587.94 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

File CAD

Parafoudre combiné DEHNcombo YPV 1200 FM
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1200 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
avec contact de télécommunication
indication de défaut
Tension PV maximale: <= 1200 Vcc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 3,8 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1200 FM
Référence: 900075
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Énergie spécifique [DC+ -> PE/DC- -> PE] (W/R)	< 3,8 kJ/ohm
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Prodotto 900075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900075 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900076 DCB YPV 1500 FM

GTIN (EAN) 6942299504552, Codice doganale (EU): 85354000, Peso lordo: 638.51 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

File CAD

Parafoudre combiné DEHNcombo YPV 1500 FM
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1500 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
avec contact de télécommunication
indication de défaut
Tension PV maximale: <= 1500 V cc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 4,5 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1500 FM
Référence: 900076
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Énergie spécifique [DC+ -> PE/DC- -> PE] (W/R)	< 4,5 kJ/ohm
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 4,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Prodotto 900076 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900076 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Art. 900070 DCB YPV 1200

Prodotto 900070 è stato aggiunto al blocco note.

Prodotto 900070 è stato aggiunto al carrello.

Art. 900071 DCB YPV 1500

Prodotto 900071 è stato aggiunto al blocco note.

Prodotto 900071 è stato aggiunto al carrello.

DEHNcombo YPV ... FM

Art. 900075 DCB YPV 1200 FM

Prodotto 900075 è stato aggiunto al blocco note.

Prodotto 900075 è stato aggiunto al carrello.

Art. 900076 DCB YPV 1500 FM

Prodotto 900076 è stato aggiunto al blocco note.

Prodotto 900076 è stato aggiunto al carrello.

DEHNcombo

DEHNcombo YPV ...

Art. 900070 DCB YPV 1200

Non siete autorizzati per eseguire un download 900060.stp

Non siete autorizzati per eseguire un download 900060.igs

Non siete autorizzati per eseguire un download 900060.jt

Non siete autorizzati per eseguire un download 900060.dwg

Non siete autorizzati per eseguire un download 900060m_E.dxf

Non siete autorizzati per eseguire un download 900070_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900070.wspak

Prodotto 900070 è stato aggiunto al blocco note.

Prodotto 900070 è stato aggiunto al carrello.

Art. 900071 DCB YPV 1500

Non siete autorizzati per eseguire un download 900060.stp

Non siete autorizzati per eseguire un download 900060.igs

Non siete autorizzati per eseguire un download 900060.jt

Non siete autorizzati per eseguire un download 900060.dwg

Non siete autorizzati per eseguire un download 900060m_E.dxf

Non siete autorizzati per eseguire un download DEHN.900060.edz

Non siete autorizzati per eseguire un download DEHN.900071.wspak

Prodotto 900071 è stato aggiunto al blocco note.

Prodotto 900071 è stato aggiunto al carrello.

DEHNcombo YPV ... FM

Art. 900075 DCB YPV 1200 FM

Non siete autorizzati per eseguire un download 900065.stp

Non siete autorizzati per eseguire un download 900065.igs

Non siete autorizzati per eseguire un download 900065.jt

Non siete autorizzati per eseguire un download 900065.dwg

Non siete autorizzati per eseguire un download 900065m_E.dxf

Non siete autorizzati per eseguire un download 900075_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900075.wspak

Prodotto 900075 è stato aggiunto al blocco note.

Prodotto 900075 è stato aggiunto al carrello.

Art. 900076 DCB YPV 1500 FM

Non siete autorizzati per eseguire un download 900065.stp

Non siete autorizzati per eseguire un download 900065.igs

Non siete autorizzati per eseguire un download 900065.jt

Non siete autorizzati per eseguire un download 900065.dwg

Non siete autorizzati per eseguire un download 900065m_E.dxf

Non siete autorizzati per eseguire un download DEHN.900065.edz

Non siete autorizzati per eseguire un download DEHN.900076.wspak

Prodotto 900076 è stato aggiunto al blocco note.

Prodotto 900076 è stato aggiunto al carrello.
