V NH / VA NH

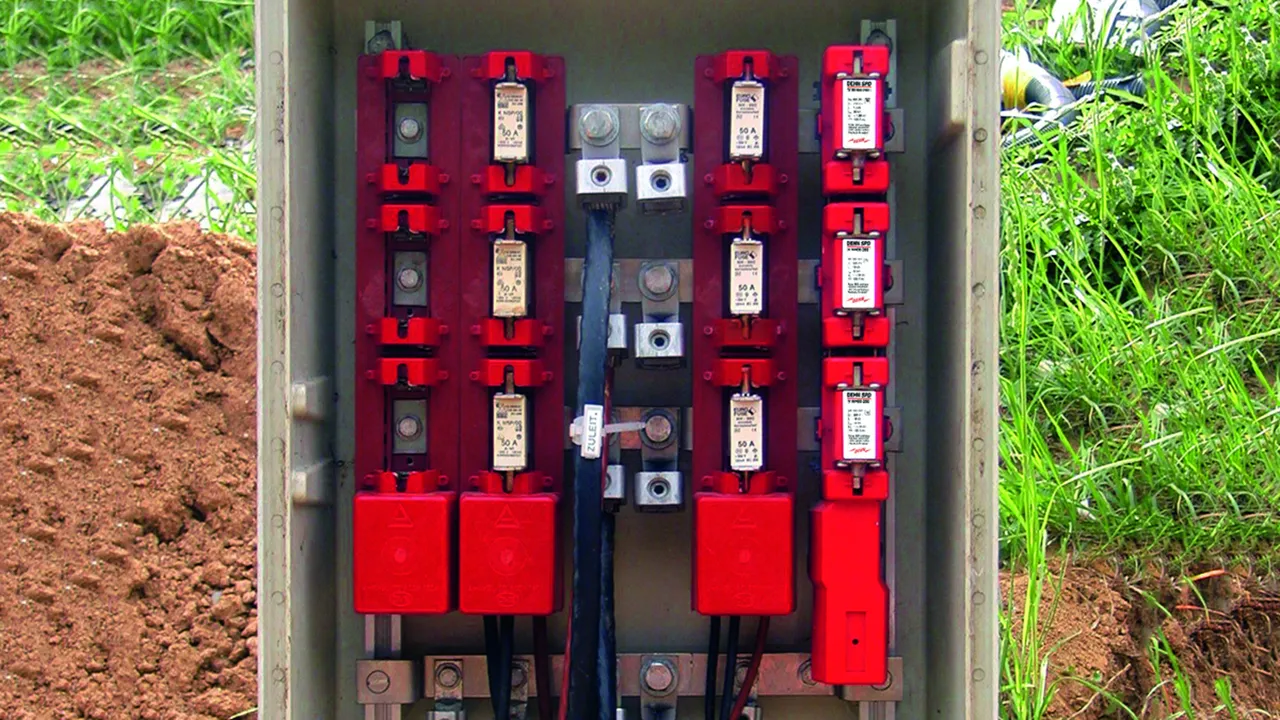

Parafoudre type 2 pour montage sur un socle fusible NH de taille 00 et 1
Varistance à oxyde de zinc avec dispositif de surveillance, dispositif de déconnexion et fusible amont intégré (VA NH... avec en plus un éclateur à air intégré en série)
Coordonné énergétiquement avec la gamme de produits Red/Line
Indication optique standard de défaut par tige de signalisation

Dettagli

V NH00 (FM)

Parafoudre à varistance avec un fusible amont intégré pour le montage sur un socle fusible NH de taille 00 ; disponible avec une tige spéciale de signalisation pour la télésignalisation.

2 Prodotti

Art. 900261 V NH00 280

GTIN (EAN) 4013364094352, Codice doganale (EU): 85363030, Peso lordo: 191.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: V NH00 280
Référence: 900261
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	280 V (50 / 60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Tenue aux courts-circuits (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (UT)	440 V/120 min – défaillance sécurisée
Indication du dispositif de coupure	Tige rouge
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Montage sur	Socle pour fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IPX4W

Prodotto 900261 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900261 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900263 V NH00 280 FM

GTIN (EAN) 4013364094369, Codice doganale (EU): 85363030, Peso lordo: 208.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: V NH00 280 FM
Référence: 900263
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	280 V (50 / 60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Tige de signalisation pour télésignalisation	Avancée 7 mm

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Tenue aux courts-circuits (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (UT)	440 V/120 min – défaillance sécurisée
Indication du dispositif de coupure	Tige rouge
Tige de signalisation pour télésignalisation	Avancée 7 mm
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Montage sur	Socle pour fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IPX4W

Prodotto 900263 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900263 è stato aggiunto al carrello.

Apri Web-Shop

V NH1

Parafoudre à varistance avec un fusible amont intégré pour montage sur un socle fusible NH de taille 1.

1 Prodotto

Art. 900270 V NH1 280

GTIN (EAN) 4013364106703, Codice doganale (EU): 85363030, Peso lordo: 243.10 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: V NH1 280
Référence: 900270
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	280 V (50 / 60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Tenue aux courts-circuits (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (UT)	440 V/120 min – défaillance sécurisée
Indication du dispositif de coupure	Tige rouge
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Montage sur	Socle pour fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IPX4W

Prodotto 900270 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900270 è stato aggiunto al carrello.

Apri Web-Shop

VA NH00 (FM)

Parafoudre avec une varistance et un éclateur à gaz en série et un fusible amont intégré ; pour montage sur un socle fusible NH de taille 00 ; disponible avec une tige spéciale pour la télésignalisation.

2 Prodotti

Art. 900262 VA NH00 280

GTIN (EAN) 4013364072572, Codice doganale (EU): 85363030, Peso lordo: 192.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: VA NH00 280
Référence: 900262
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Tenue aux courts-circuits (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Indication du dispositif de coupure	Tige rouge
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Montage sur	Socle pour fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IPX4W

Prodotto 900262 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900262 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900264 VA NH00 280 FM

GTIN (EAN) 4013364073661, Codice doganale (EU): 85363030, Peso lordo: 170.90 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: VA NH00 280 FM
Référence: 900264
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Tige de signalisation pour télésignalisation	Avancée 7 mm

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Tenue aux courts-circuits (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Indication du dispositif de coupure	Tige rouge
Tige de signalisation pour télésignalisation	Avancée 7 mm
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Montage sur	Socle pour fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IPX4W

Prodotto 900264 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900264 è stato aggiunto al carrello.

Apri Web-Shop

VA NH1

Parafoudre avec une varistance et un éclateur à air en série et un fusible amont intégré ; pour montage sur un socle fusible NH de taille 1.

1 Prodotto

Art. 900271 VA NH1 280

GTIN (EAN) 4013364106710, Codice doganale (EU): 85363030, Peso lordo: 243.50 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

File CAD

produit : DEHN
Type: VA NH1 280
Référence: 900271
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire

SPD selon NF EN 61643-11/... IEC 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Tenue aux courts-circuits (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Indication du dispositif de coupure	Tige rouge
Nombre de ports	1
Température d'utilisation (T_U )	-40 °C ... +80 °C
Montage sur	Socle pour fusible NH, taille 00
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IPX4W

Prodotto 900271 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900271 è stato aggiunto al carrello.

Apri Web-Shop
