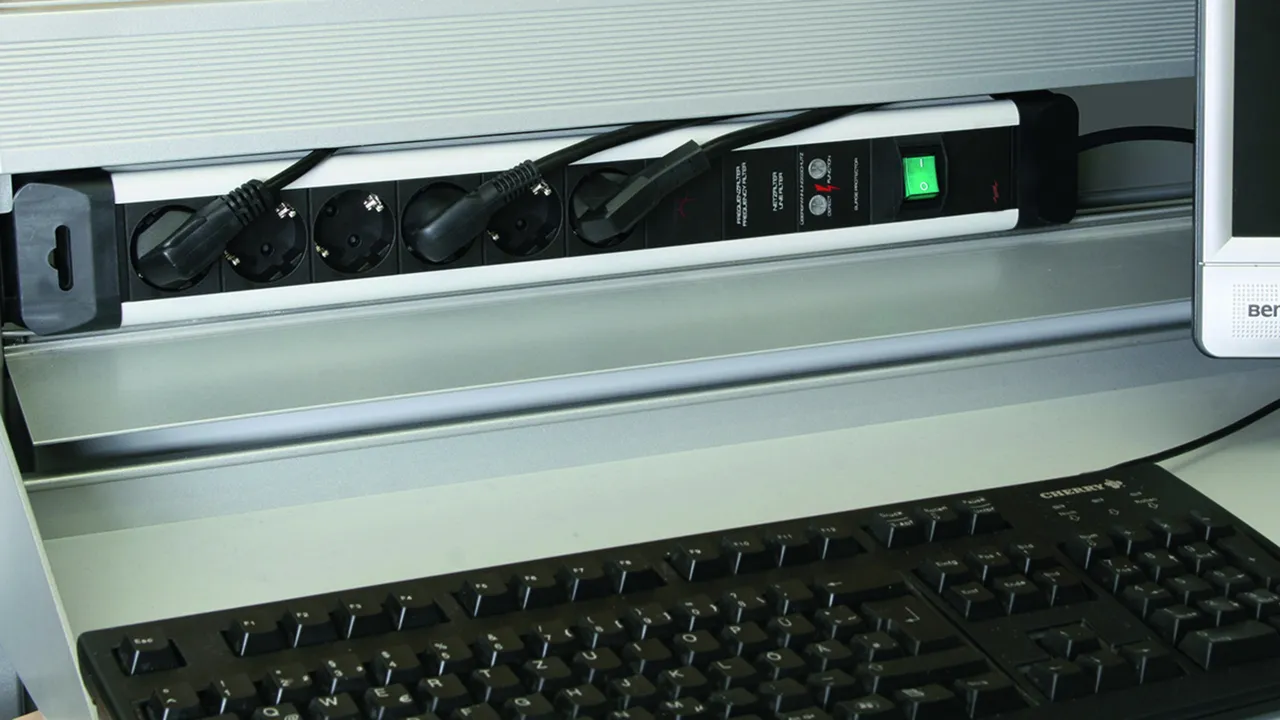

SFL-Protector

Parafoudre type 3 avec dispositif de surveillance et de déconnexion
Filtre écrêteur
Sécurité élevée grâce au circuit de protection en étoile anti-méprise
Interrupteur principal avec indication de fonctionnement (seulement SFL PRO 6X)
Câble de branchement de 2 m pour une utilisation flexible
Indication optique de fonctionnement (vert) ou de défaut (rouge)

Dettagli

SFL PRO 6X

Multiprise parafoudre avec filtre réseau.

1 Prodotto

Art. 909250 SFL PRO 6X

GTIN (EAN) 4013364132566, Codice doganale (EU): 85363010, Peso lordo: 970.00 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

Bloc multiprises avec protection contre les surtensions SFL PRO 6X
Bloc multiprises à 6 unités avec protection contre les surtensions et filtre
Parafoudre type 3 selon EN 61643-11
Filtre antiparasite selon DIN VDE 0565 Partie 3
Interrupteur principal avec Indication de fonctionnement : vert
Indication optique des défauts : rouge
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,6 kV
Courant de décharge total : 5 kA
Protection maximale contre les surintensités : 16 A gG ou B 16 A
Atténuation de f = 1 Mhz sym./asym. >= 32 dB / >= 30 dB
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: SFL PRO 6X
Référence: 909250
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection (U_P )	≤ 1,6 kV
Protection max. contre les surintensités	B 16 A
Nombre de prises	6

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	16 A
Pourcentage de la chute de tension avec U_C/I_L (∆U)	≤ 0,5 %
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N-PE] (U_{OC total} )	10 kV
Niveau de protection (U_P )	≤ 1,6 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1,5 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de fonctionnement/de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Nombre de ports	2
Température d'utilisation (T_U )	-20 °C ... +40 °C
Câble de branchement	environ 2000 mm
Nombre de prises	6
Montage sur	prise avec borne de terre centrale selon page V de la norme CEE 7
Matériau de l'enveloppe	Thermoplastique, couleur noir/argenté, UL 94 V-1
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	571 x 72 x 43 mm
Filtre réseau	selon NF EN 60393-1
Atténuation avec f = 1 MHz symétrique	≥ 32 dB
Atténuation avec f = 1 MHz asymétrique	≥ 30 dB

Prodotto 909250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 909250 è stato aggiunto al carrello.

Apri Web-Shop

SFL PRO 6X 19"

Multiprise parafoudre avec filtre réseau pour baie 19 pouces.

1 Prodotto

Art. 909251 SFL PRO 6X 19"

GTIN (EAN) 4013364132573, Codice doganale (EU): 85363010, Peso lordo: 877.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Bloc multiprises avec protection contre les surtensions SFL PRO 6X 19"
Bloc multiprises à 6 unités avec protection contre les surtensions et filtre
Parafoudre type 3 selon EN 61643-11
Filtre antiparasite selon DIN VDE 0565 Partie 3
avec indication de fonctionnement : vert
Indication optique des défauts : rouge
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,6 kV
Courant de décharge total : 5 kA
Protection maximale contre les surintensités : 16 A gG ou B 16 A
Atténuation de f = 1 Mhz sym./asym. >= 32 dB / >= 30 dB
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: SFL PRO 6X 19"
Référence: 909251
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection (U_P )	≤ 1,6 kV
Protection max. contre les surintensités	B 16 A
Nombre de prises	6

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	16 A
Pourcentage de la chute de tension avec U_C/I_L (∆U)	≤ 0,5 %
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N-PE] (U_{OC total} )	10 kV
Niveau de protection (U_P )	≤ 1,6 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1,5 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de fonctionnement/de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Nombre de ports	2
Température d'utilisation (T_U )	-20 °C ... +40 °C
Câble de branchement	2000 mm
Nombre de prises	6
Montage sur	prise avec borne de terre centrale selon page V de la norme CEE 7
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	483 x 44 x 44 mm
Filtre réseau	selon NF EN 60393-1
Atténuation avec f = 1 MHz symétrique	≥ 32 dB
Atténuation avec f = 1 MHz asymétrique	≥ 30 dB
