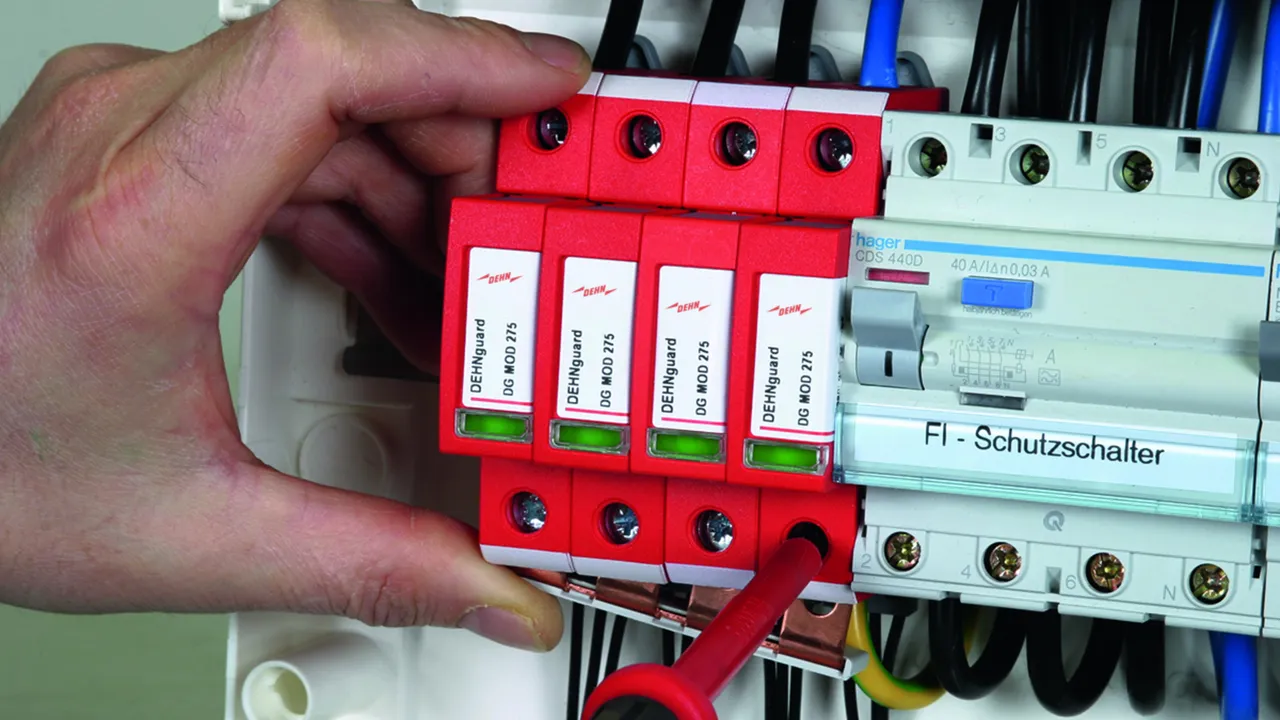

Peignes de répartition/Systèmes de pontage des modules

Permet un raccordement compact entre parafoudres et avec d'autres appareils montés en série

Dettagli

MVS uniphasé, 2 pôles

Pour le raccordement côté terre, par exemple de 2 parafoudres DEHNguard S.

1 Prodotto

Art. 900617 MVS 1 2

GTIN (EAN) 4013364086593, Codice doganale (EU): 85369001, Peso lordo: 9.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

produit : DEHN
Type: MVS 1 2
Référence: 900617
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	2
Longueur totale max.	2 modules
Section nominale	16 mm²

Prodotto 900617 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900617 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, 3 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres DEHNguard S.

1 Prodotto

Art. 900615 MVS 1 3

GTIN (EAN) 4013364086562, Codice doganale (EU): 85369001, Peso lordo: 14.00 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

produit : DEHN
Type: MVS 1 3
Référence: 900615
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	3
Longueur totale max.	3 modules
Section nominale	16 mm²

Prodotto 900615 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900615 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, 4 pôles

Pour le raccordement côté terre, par exemple de 4 parafoudres DEHNguard S.

1 Prodotto

Art. 900610 MVS 1 4

GTIN (EAN) 4013364048553, Codice doganale (EU): 85369001, Peso lordo: 18.70 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 1 4
Référence: 900610
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	4
Longueur totale max.	4 modules
Section nominale	16 mm²

Prodotto 900610 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900610 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, 6 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres type 1 d'une largeur de 2 modules.

1 Prodotto

Art. 900815 MVS 1 6

GTIN (EAN) 4013364087996, Codice doganale (EU): 85369001, Peso lordo: 28.80 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 1 6
Référence: 900815
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	6
Longueur totale max.	6 modules
Section nominale	16 mm²

Prodotto 900815 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900815 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, 7 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres DEHNbloc Maxi et 1 parafoudre DEHNgap Maxi en mode de connexion 3 + 1.

1 Prodotto

Art. 900848 MVS 1 7

GTIN (EAN) 4013364107816, Codice doganale (EU): 85369001, Peso lordo: 33.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 1 7
Référence: 900848
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	7
Longueur totale max.	7 modules
Section nominale	16 mm²

Prodotto 900848 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900848 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, 8 pôles

Pour le raccordement côté terre, par exemple de 4 parafoudres DEHNbloc Maxi.

1 Prodotto

Art. 900611 MVS 1 8

GTIN (EAN) 4013364048560, Codice doganale (EU): 85369001, Peso lordo: 38.10 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 1 8
Référence: 900611
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	8
Longueur totale max.	8 modules
Section nominale	16 mm²

Prodotto 900611 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900611 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, 57 pôles

Pour le pontage côté terre des parafoudres ou leur combinaison.

1 Prodotto

Art. 900612 MVS 1 57

GTIN (EAN) 4013364069428, Codice doganale (EU): 85369001, Peso lordo: 288.10 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 1 57
Référence: 900612
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	57
Longueur totale max.	57 modules
Section nominale	16 mm²

Prodotto 900612 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900612 è stato aggiunto al carrello.

Apri Web-Shop

MVS triphasé, 6 pôles, 6 modules

Pour le raccordement du conducteur de phase de parafoudres.

1 Prodotto

Art. 900595 MVS 3 6 6

GTIN (EAN) 4013364078208, Codice doganale (EU): 85369001, Peso lordo: 57.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 3 6 6
Référence: 900595
ou équivalent

Caratteristiche tecniche

Type	triphasé
Pôles	6
Longueur totale max.	6 modules
Section nominale	16 mm²

Prodotto 900595 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900595 è stato aggiunto al carrello.

Apri Web-Shop

MVS triphasé, 6 pôles, 9 modules

Pour la connexion de 3 phases côté parafoudre avec un porte-fusible (1,5 TE Pitch).

1 Prodotto

Art. 900839 MVS 3 6 9

GTIN (EAN) 4013364153059, Codice doganale (EU): 85369001, Peso lordo: 13.99 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 3 6 9
Référence: 900839
ou équivalent

Certificati

Caratteristiche tecniche

Type	triphasé
Pôles	6
Longueur totale max.	9 modules
Section nominale	16 mm²

Prodotto 900839 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900839 è stato aggiunto al carrello.

Apri Web-Shop

MVS tétraphasé, 8 pôles

Pour le raccordement du conducteur de phase des appareils montés en série au DEHNventil M TNS et TT.

1 Prodotto

Art. 900850 MVS 4 8 8

GTIN (EAN) 4013364460379, Codice doganale (EU): 85369001, Peso lordo: 65.70 g, UM: 5.00 pièce(s)

Immagini

Maggior informazioni

Peigne, quatre phases, huit pôles MVS 4 8 8
Jeu de barres en peigne, triphasé, 8 pôles, 10 mm²
pour le raccordement côté phase d'appareils sur rail
aux parafoudres
Longueur d'installation max.: 8 TE, DIN 43880

produit : DEHN
Type: MVS 4 8 8
Référence: 900850
ou équivalent

Certificati

Caratteristiche tecniche

Type	tétraphasé
Pôles	8
Longueur totale max.	8 modules
Section nominale	10 mm²

Prodotto 900850 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900850 è stato aggiunto al carrello.

Apri Web-Shop

MVS tétraphasé, 56 pôles

Pour le raccordement du conducteur de phase de parafoudres.

1 Prodotto

Art. 900614 MVS 4 56

GTIN (EAN) 4013364072534, Codice doganale (EU): 85369001, Peso lordo: 830.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: MVS 4 56
Référence: 900614
ou équivalent

Caratteristiche tecniche

Type	tétraphasé
Pôles	56
Longueur totale max.	56 modules
Section nominale	16 mm²

Prodotto 900614 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900614 è stato aggiunto al carrello.

Apri Web-Shop

MVS uniphasé, quadripolaire, 8 modules standard

Étrier de câblage modulaire pour les systèmes TT, isolé, uniphasé, quadripolaire avec borne de raccordement jusqu’à 50 mm².

1 Prodotto

Art. 900849 MVS 1 4 8 TT

GTIN (EAN) 4013364473348, Codice doganale (EU): 85369001, Peso lordo: 119.50 g, UM: 1.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Étrier de câblage modulaire quadripolaire MVS 1 4 8 TT
pour raccorder le potentiel N des
parafoudres dans un système YY
Adapté par ex. à 3x DEHNvenCI 255 (FM)
et 1x DEHNgap Maxi 1 255
Borne de raccordement jusqu’à 50 mm²
isolée, uniphasée, quadripolaire.
Dimensions : 166 x 38 x 22 mm

produit : DEHN
Type: MVS 1 4 8 TT
Référence: 900849
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	4
Dimensions	166 x 38,1 x 22 mm
Impact de foudre max. (10/350 µs) en référence à la norme DIN EN 61643-11 (I_imp )	100 kA
Matériau du conducteur	E-Cu-ETP
Matériau de l'isolant	PC
Section de raccordement de la borne d'alimentation	10-50 mm² (rigide ou souple) / 6-35 mm² (souple avec cosse)
Couple de serrage	7 Nm
Isolation	oui

Type	uniphasé
Pôles	4
Dimensions	166 x 38,1 x 22 mm
Impact de foudre max. (10/350 µs) en référence à la norme DIN EN 61643-11 (I_imp )	100 kA
Matériau du conducteur	E-Cu-ETP
Matériau de l'isolant	PC
Section de raccordement de la borne d'alimentation	10-50 mm² (rigide ou souple) / 6-35 mm² (souple avec cosse)
Couple de serrage	7 Nm
Isolation	oui
Largeur de vis, vis de serrage	Clé à six pans creux 5

Prodotto 900849 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900849 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 1,5 modules, uniphasé, 2 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 2 parafoudres d'une largeur de 1,5 modules, avec borne de raccordement.

1 Prodotto

Art. 900460 EB 1 2 1.5

GTIN (EAN) 4013364244146, Codice doganale (EU): 85369095, Peso lordo: 40.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 2 1.5
Référence: 900460
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	2
Dimensions	34 x 60 x 28 mm
Matériau	Laiton galvanisé (cuivré et étamé)
Borne de raccordement	jusqu'à 25 mm²

Prodotto 900460 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900460 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 1,5 modules, uniphasé, 3 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 3 parafoudres d'une largeur de 1,5 modules avec borne de raccordement.

1 Prodotto

Art. 900418 EB 1 3 1.5

GTIN (EAN) 4013364159884, Codice doganale (EU): 85369095, Peso lordo: 49.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 3 1.5
Référence: 900418
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	3
Dimensions	34 x 85 x 28 mm
Matériau	Laiton galvanisé (cuivré et étamé)
Borne de raccordement	jusqu'à 25 mm²

Prodotto 900418 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900418 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 1,5 modules, uniphasé, 4 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 4 parafoudres d'une largeur de 1,5 modules avec borne de raccordement.

1 Prodotto

Art. 900429 EB 1 4 1.5

GTIN (EAN) 4013364159891, Codice doganale (EU): 85369095, Peso lordo: 59.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 4 1.5
Référence: 900429
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	4
Dimensions	34 x 112 x 28 mm
Matériau	Laiton galvanisé (cuivré et étamé)
Borne de raccordement	jusqu'à 25 mm²

Prodotto 900429 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900429 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 2 modules, uniphasé, 2 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 2 parafoudre d'une largeur de 2 modules.

1 Prodotto

Art. 900419 EB 1 2 5

GTIN (EAN) 4013364156821, Codice doganale (EU): 85369095, Peso lordo: 39.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 2 5
Référence: 900419
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	2
Dimensions	34 x 77 x 28 mm
Matériau	Laiton galvanisé (cuivré et étamé)
Borne de raccordement	jusqu'à 25 mm²

Prodotto 900419 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900419 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 2 modules, uniphasé, 3 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 3 parafoudre d'une largeur de 2 modules.

1 Prodotto

Art. 900411 EB DG 1000 1 3

GTIN (EAN) 4013364107205, Codice doganale (EU): 85369095, Peso lordo: 54.10 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB DG 1000 1 3
Référence: 900411
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	3
Dimensions	34 x 112 x 28 mm
Matériau	Laiton galvanisé (cuivré et étamé)
Borne de raccordement	jusqu'à 25 mm²

Prodotto 900411 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900411 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 2 modules, uniphasé, 4 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 4 parafoudres d'une largeur de 2 modules.

1 Prodotto

Art. 900417 EB 1 4 9

GTIN (EAN) 4013364120419, Codice doganale (EU): 85369095, Peso lordo: 66.40 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 4 9
Référence: 900417
ou équivalent

Certificati

Caratteristiche tecniche

Type	uniphasé
Pôles	4
Dimensions	34 x 148 x 28 mm
Matériau	Laiton galvanisé (cuivré et étamé)
Borne de raccordement	jusqu'à 25 mm²

Prodotto 900417 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900417 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 3 modules, uniphasé, 3 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 3 parafoudres dans un boîtier de 3 modules avec borne de raccordement.

1 Prodotto

Art. 900461 EB 1 3 10

GTIN (EAN) 4013364260559, Codice doganale (EU): 85369095, Peso lordo: 68.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 3 10
Référence: 900461
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	3
Dimensions	34 x 158 x 28 mm
Matériau	laiton cuivré et étamé galvaniquement
Borne de raccordement	max. 25 mm²

Prodotto 900461 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900461 è stato aggiunto al carrello.

Apri Web-Shop

Etrier de mise à la terre – 3 modules, uniphasé, 4 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 4 parafoudres dans un boîtier de 3 modules avec borne de raccordement.

1 Prodotto

Art. 900462 EB 1 4 13

GTIN (EAN) 4013364260566, Codice doganale (EU): 85369095, Peso lordo: 86.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: EB 1 4 13
Référence: 900462
ou équivalent

Caratteristiche tecniche

Type	uniphasé
Pôles	4
Dimensions	34 x 212 x 28 mm
Matériau	laiton cuivré et étamé galvaniquement
Borne de raccordement	max. 25 mm²

Prodotto 900462 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900462 è stato aggiunto al carrello.

Apri Web-Shop

Peignes de répartition/Systèmes de pontage des modules

Dettagli

MVS uniphasé, 2 pôles

Art. 900617 MVS 1 2

Non siete autorizzati per eseguire un download 900617.stp

Non siete autorizzati per eseguire un download 900617.igs

Non siete autorizzati per eseguire un download 900617.jt

Non siete autorizzati per eseguire un download 900617.dwg

Non siete autorizzati per eseguire un download 900617m_D.dxf

Prodotto 900617 è stato aggiunto al blocco note.

Prodotto 900617 è stato aggiunto al carrello.

MVS uniphasé, 3 pôles

Art. 900615 MVS 1 3

Non siete autorizzati per eseguire un download 900615.stp

Non siete autorizzati per eseguire un download 900615.igs

Non siete autorizzati per eseguire un download 900615.jt

Non siete autorizzati per eseguire un download 900615.dwg

Non siete autorizzati per eseguire un download 900615m_D.dxf

Prodotto 900615 è stato aggiunto al blocco note.

Prodotto 900615 è stato aggiunto al carrello.

MVS uniphasé, 4 pôles

Art. 900610 MVS 1 4

Non siete autorizzati per eseguire un download 900610.stp

Non siete autorizzati per eseguire un download 900610.igs

Non siete autorizzati per eseguire un download 900610.jt

Non siete autorizzati per eseguire un download 900610.dwg

Prodotto 900610 è stato aggiunto al blocco note.

Prodotto 900610 è stato aggiunto al carrello.

MVS uniphasé, 6 pôles

Art. 900815 MVS 1 6

Prodotto 900815 è stato aggiunto al blocco note.

Prodotto 900815 è stato aggiunto al carrello.

MVS uniphasé, 7 pôles

Art. 900848 MVS 1 7

Prodotto 900848 è stato aggiunto al blocco note.

Prodotto 900848 è stato aggiunto al carrello.

MVS uniphasé, 8 pôles

Art. 900611 MVS 1 8

Non siete autorizzati per eseguire un download 900611.stp

Non siete autorizzati per eseguire un download 900611.igs

Non siete autorizzati per eseguire un download 900611.jt

Non siete autorizzati per eseguire un download 900611.dwg

Prodotto 900611 è stato aggiunto al blocco note.

Prodotto 900611 è stato aggiunto al carrello.

MVS uniphasé, 57 pôles

Art. 900612 MVS 1 57

Prodotto 900612 è stato aggiunto al blocco note.

Prodotto 900612 è stato aggiunto al carrello.

MVS triphasé, 6 pôles, 6 modules

Art. 900595 MVS 3 6 6

Prodotto 900595 è stato aggiunto al blocco note.

Prodotto 900595 è stato aggiunto al carrello.

MVS triphasé, 6 pôles, 9 modules

Art. 900839 MVS 3 6 9

Prodotto 900839 è stato aggiunto al blocco note.

Prodotto 900839 è stato aggiunto al carrello.

MVS tétraphasé, 8 pôles

Art. 900850 MVS 4 8 8

Prodotto 900850 è stato aggiunto al blocco note.

Prodotto 900850 è stato aggiunto al carrello.

MVS tétraphasé, 56 pôles

Art. 900614 MVS 4 56

Prodotto 900614 è stato aggiunto al blocco note.

Prodotto 900614 è stato aggiunto al carrello.

MVS uniphasé, quadripolaire, 8 modules standard

Art. 900849 MVS 1 4 8 TT

Non siete autorizzati per eseguire un download 900849.stp

Non siete autorizzati per eseguire un download 900849.igs

Non siete autorizzati per eseguire un download 900849.jt

Non siete autorizzati per eseguire un download 900849.dwg

Non siete autorizzati per eseguire un download 900849m_D.dxf

Prodotto 900849 è stato aggiunto al blocco note.

Prodotto 900849 è stato aggiunto al carrello.

Etrier de mise à la terre – 1,5 modules, uniphasé, 2 pôles

Art. 900460 EB 1 2 1.5

Non siete autorizzati per eseguire un download 900460.stp

Non siete autorizzati per eseguire un download 900460.igs

Non siete autorizzati per eseguire un download 900460.jt

Non siete autorizzati per eseguire un download 900460.dwg

Prodotto 900460 è stato aggiunto al blocco note.
