Module STC

Parafoudre type 3 bipolaire avec dispositif de surveillance et de déconnexion
Sécurité élevée grâce au circuit de protection en étoile anti-méprise
Indication acoustique de défaut

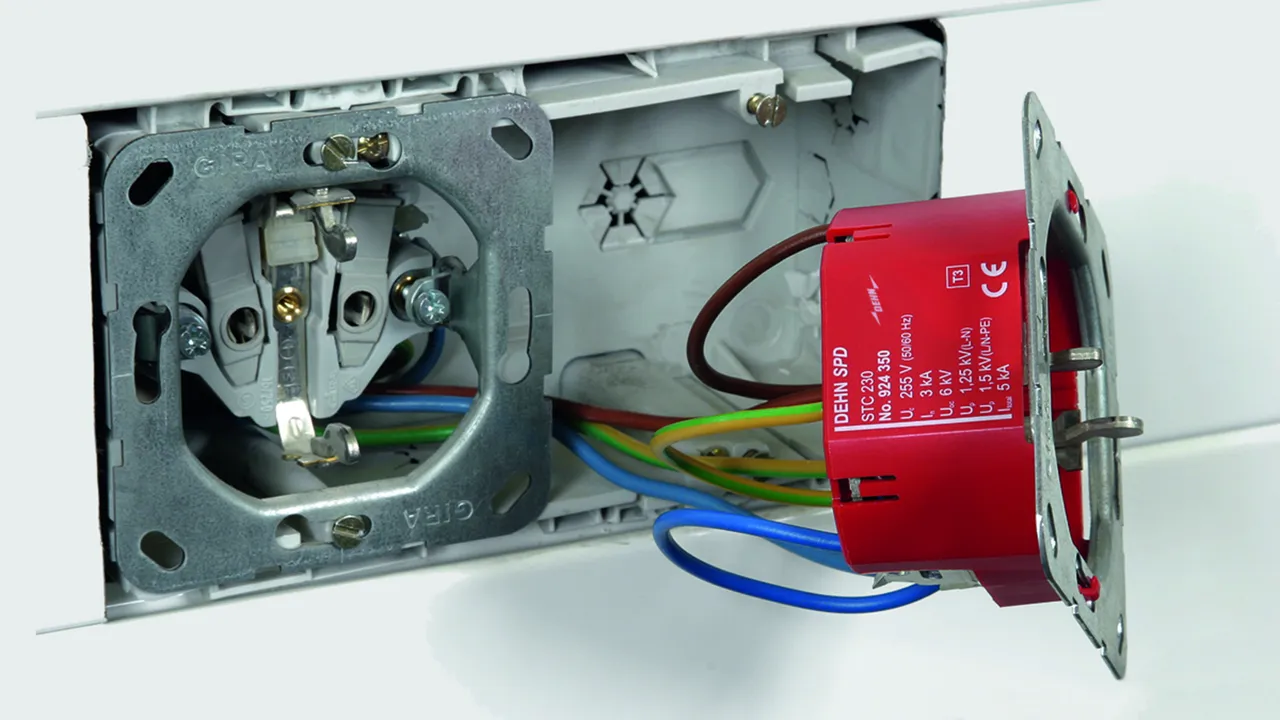

Pour montage supplémentaire sur des prises de courant avec terre usuelles
Indépendant du type de prise
Support en matière synthétique avec système de fermeture à clips pour installation facile dans les prises déjà montées

Dettagli

Parafoudre bipolaire pour montage encliquetable dans des prises de courant avec terre ; pour les systèmes TT et TN 230 V uniphasés.

1 Prodotto

GTIN (EAN) 4013364076709, Codice doganale (EU): 85363010, Peso lordo: 51.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

produit : DEHN
Type: STC 230
Référence: 924350
ou équivalent

Certificati

Caratteristiche tecniche

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	B 16 A
Indication de fonctionnement/de défaut	signal sonore

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N-PE] (U_{OC total} )	10 kV
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-25 °C ... +40 °C
Indication de fonctionnement/de défaut	signal sonore
Nombre de ports	1
Raccordement	1 mm², longueur 120 mm
Montage sur	prise
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection monté	IP 20
Encombrement	54 x 54 x 32 mm
