TFS / KFSU

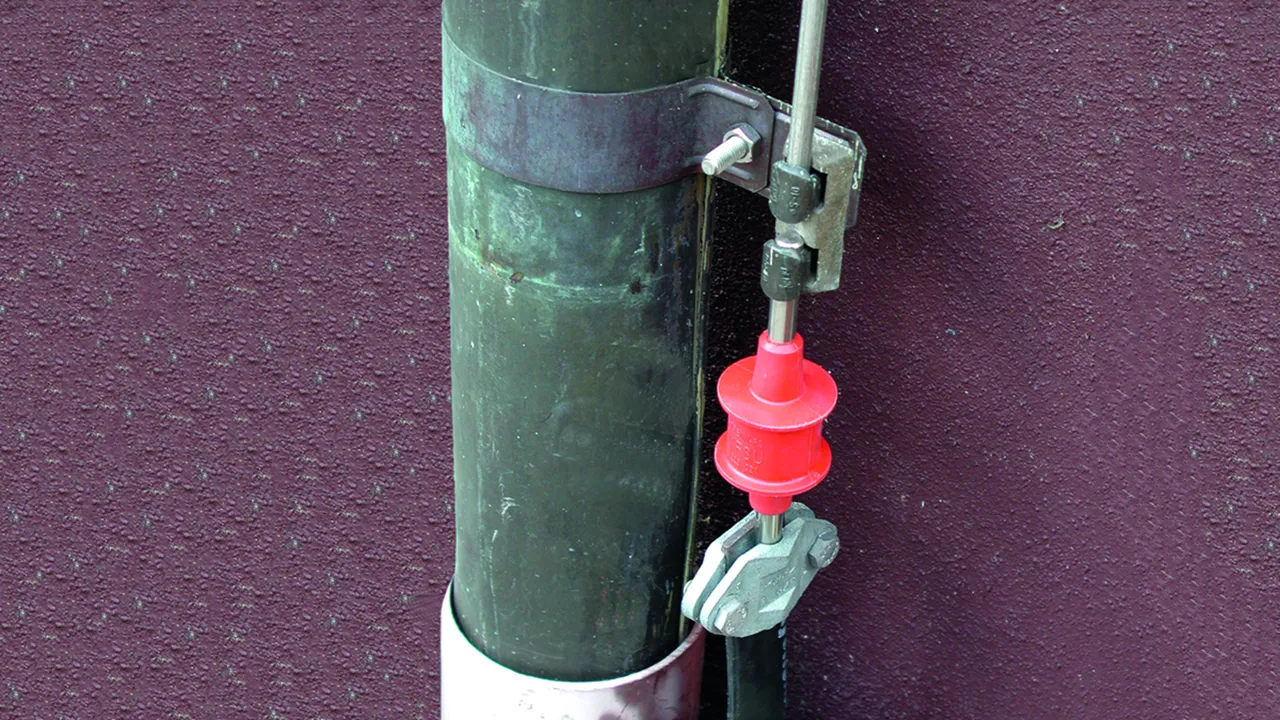

Pour le raccordement/la mise à la terre indirecte d'élements d'installation isolés en exploitation normale lors d'un impact de foudre
Application conformément à l'équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305
Avec des raccordements en acier inoxydable résistant à la corrosion
Installation possible à l'intérieur du bâtiment, à l'extérieur, dans des locaux humides ainsi que sous terre
Résistant à de très fortes décharges

TFS / KFSU

Éclateurs d'isolement avec enveloppe en matière plastique et 2 raccordements ronds de 10 mm de diamètre en acier inoxydable.

2 Prodotti

Art. 923023 TFS

GTIN (EAN) 4013364074262, Codice doganale (EU): 85369095, Peso lordo: 205.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

Courant de foudre (10/350 µs): 100 kA
Tension alternative permanente assignée (50/60 Hz): 300 V
Température d'utilisation: -20 °C ... +80 °C
Indice de protection: IP 65
Raccordement: rond diamètre 10 mm
Matériau (raccordement): INOX (V2A)

produit : DEHN
Type: TFS
Référence: 923023
ou équivalent

Certificati

Caratteristiche tecniche

Eclateur d'isolements selon NF EN 62561-3 / ... CEI 62561-3	oui
Courant de foudre (10/350 µs) (I_imp )	100 kA
Classe de tenue au courant de foudre	H
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 4 kV
Indice de protection	IP 65

Eclateur d'isolements selon NF EN 62561-3 / ... CEI 62561-3	oui
Courant de foudre (10/350 µs) (I_imp )	100 kA
Classe de tenue au courant de foudre	H
Tension alternative permanente assignée (50/60 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 4 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Indice de protection	IP 65
Longueur	160 mm
Diamètre du boitier	43 mm
Matériau de l'enveloppe	enveloppe en matière plastique/en acier
Raccordement	rond diamètre 10 mm
Matériau (raccordement)	INOX (V2A)
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50/60 Hz) (U_aw )	≤ 2,5 kV

Prodotto 923023 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923023 è stato aggiunto al carrello.

Apri Web-Shop

Art. 923021 KFSU

GTIN (EAN) 4013364036161, Codice doganale (EU): 85369095, Peso lordo: 205.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

File CAD

Tension alternative permanente assignée (50/60 Hz): 300 V
Température d'utilisation: -20 °C ... +80 °C
Indice de protection: IP 65
Raccordement: rond diamètre 10 mm
Matériau (raccordement): INOX (V2A)

produit : DEHN
Type: KFSU
Référence: 923021
ou équivalent

Certificati

Caratteristiche tecniche

Eclateur d'isolements selon NF EN 62561-3 / ... CEI 62561-3	oui
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 4 kV
Indice de protection	IP 65

Eclateur d'isolements selon NF EN 62561-3 / ... CEI 62561-3	oui
Tension alternative permanente assignée (50/60 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 4 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Indice de protection	IP 65
Longueur	160 mm
Diamètre du boitier	43 mm
Matériau de l'enveloppe	enveloppe en matière plastique/en acier
Raccordement	rond diamètre 10 mm
Matériau (raccordement)	INOX (V2A)
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50/60 Hz) (U_aw )	≤ 2,5 kV

Prodotto 923021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923021 è stato aggiunto al carrello.

Apri Web-Shop
