Dispositivos de descarga y compensación de potencial

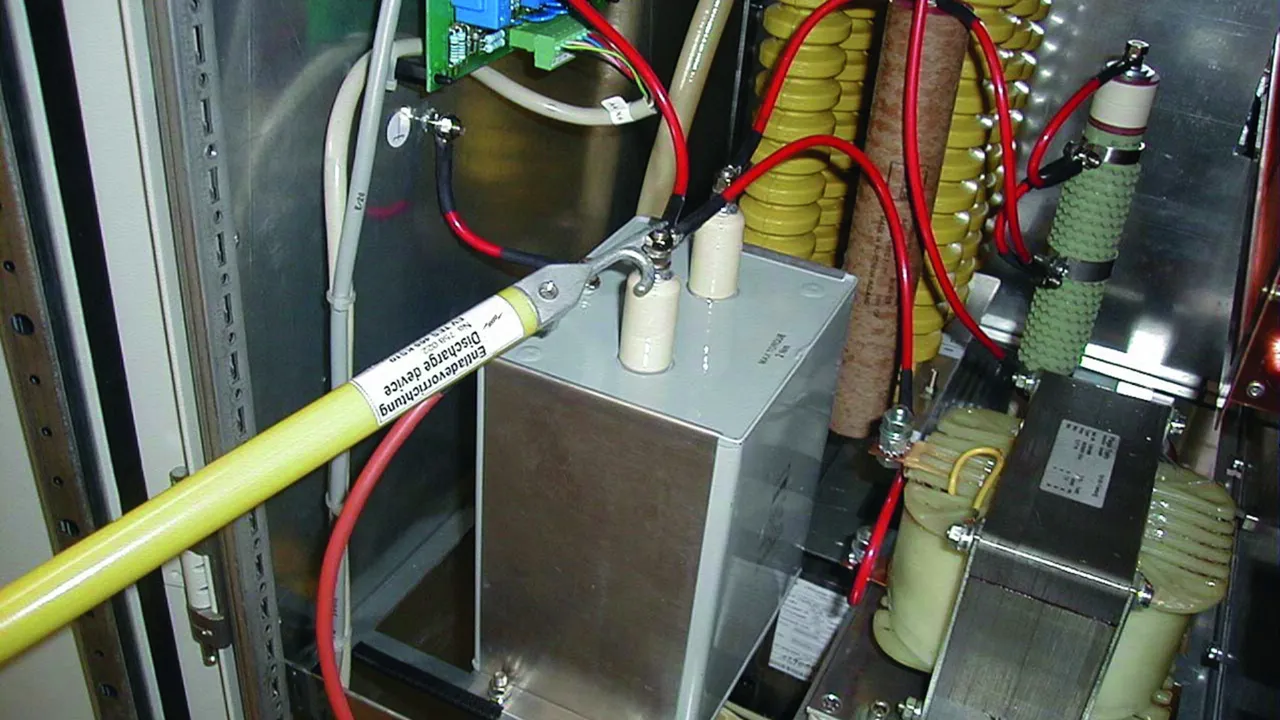

Para derivar cargas estáticas
Puntas de contacto diferentes
Trinquete especial eléctricos para colgar en conductores redondos Ø12 ... 26,5 mm
Las entradas de cables están revestidas con plástico resistente al agua, con protección adicional contra el pandeo

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

1 Prodotto

Art. 758020 EV TES 465 EK

GTIN (EAN) 4013364098992, Codice doganale (EU): 85369095, Peso lordo: 1.44 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758020 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

1 Prodotto

Art. 758021 EV TES 465 EZ

GTIN (EAN) 4013364099005, Codice doganale (EU): 85369095, Peso lordo: 1.20 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758021 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

taladro Ø8,4 mm y cable en silicona

1 Prodotto

Art. 758022 EV TES 465 KS10

GTIN (EAN) 4013364099012, Codice doganale (EU): 85369095, Peso lordo: 750.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758022 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con borna de tierra con tornillo de mariposa

1 Prodotto

Art. 758001 EV TS 2000 EK

GTIN (EAN) 4013364004030, Codice doganale (EU): 85369095, Peso lordo: 3.22 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758001 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

1 Prodotto

Art. 758003 EV TS 2000 EZ

GTIN (EAN) 4013364004047, Codice doganale (EU): 85369095, Peso lordo: 2.95 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto	aleación Cu/gal Sn
^*) Prueba basada en informaciones propias

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Capacidad de aislamiento del tubo aislante (de acuerdo con DIN VDE 0681-1)	75 kV
Corriente de choque de rayo máx. (8/20 µs)	50 kA
Aplicación	¡No usar en condiciones de humdad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
^*) Prueba basada en informaciones propias

Prodotto 758003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758003 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con mordaza de tierra

Para colgar a conductores redondos Ø12 ... 26,5 mm de instalaciones de electrofiltros.

1 Prodotto

Art. 758015 EV EH 1725 EK

GTIN (EAN) 4013364041608, Codice doganale (EU): 85369095, Peso lordo: 3.62 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Material del trinquete	bronce/gal Sn

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Parte de conexión a la instalación de tierra	borna de tierra tipo F2, margen de apriete hasta 30 mm
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Aplicación	¡No usar en condiciones de humedad!
Material del trinquete	bronce/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758015 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Prodotto

Art. 758025 EV TES STK 1500 KS

GTIN (EAN) 4013364127838, Codice doganale (EU): 85369095, Peso lordo: 2.29 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758025 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Prodotto

Art. 758028 EV EHB 1600 SN7114

GTIN (EAN) 4013364132450, Codice doganale (EU): 85369095, Peso lordo: 5.16 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Material del estribo a colgar	INOX

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Aplicación	¡No usar en condiciones de humedad!
Material del estribo a colgar	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Prodotto 758028 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758028 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

1 Prodotto

Art. 758099 PAV 3+1 16 ZAK

GTIN (EAN) 4013364287587, Codice doganale (EU): 85369095, Peso lordo: 3.21 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Caratteristiche tecniche

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm
Color de la pinza A / B / C	negro
Color de la pinza D	rojo
Accionamientos posibles con la pinza	> 500
Corriente máx. permanente permisible	10 A
Margen de temperatura de servicio	-30 °C ... +50 °C
Margen de temperatura de almacén	-40 °C ... +70 °C
Estructura del conductor	flexible Cu desnudo según VDE 0295-6
Rigidez dieléctrica de la envolvente del cable	mín. 10 kV/mm
Espesor del aislamiento	1,20 mm (típico)
Aislamiento	mezcla PVC TM2 según HD21.1

Prodotto 758099 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758099 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con maneta, sin cable de tierra

1 Prodotto

Art. 758036 EV TES 465 SN7215

GTIN (EAN) 4013364133884, Codice doganale (EU): 85369095, Peso lordo: 1.35 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Prodotto 758036 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758036 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con punta de contacto, sin cable de tierra

1 Prodotto

Art. 758075 EV TS STK 1470

GTIN (EAN) 4013364247789, Codice doganale (EU): 85369095, Peso lordo: 1.75 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del tubo	1310 mm
Longitud total (l_G )	1470 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Prodotto 758075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758075 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

1 Prodotto

Art. 758085 EV TES STK 1500

GTIN (EAN) 4013364247819, Codice doganale (EU): 85369095, Peso lordo: 1.42 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Prodotto 758085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758085 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo de descarga con gancho, sin cable de tierra

1 Prodotto

Art. 758095 EV EHB STK 1600

GTIN (EAN) 4013364247826, Codice doganale (EU): 85369095, Peso lordo: 2.32 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Tornillo	M8 x 20 mm
Material del estribo a colgar	INOX

Prodotto 758095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758095 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivos de descarga y compensación de potencial

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

Art. 758020 EV TES 465 EK

Prodotto 758020 è stato aggiunto al blocco note.

Prodotto 758020 è stato aggiunto al carrello.

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

Art. 758021 EV TES 465 EZ

Prodotto 758021 è stato aggiunto al blocco note.

Prodotto 758021 è stato aggiunto al carrello.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Art. 758022 EV TES 465 KS10

Prodotto 758022 è stato aggiunto al blocco note.

Prodotto 758022 è stato aggiunto al carrello.

Dispositivo de descarga con borna de tierra con tornillo de mariposa

Art. 758001 EV TS 2000 EK

Prodotto 758001 è stato aggiunto al blocco note.

Prodotto 758001 è stato aggiunto al carrello.

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

Art. 758003 EV TS 2000 EZ

Prodotto 758003 è stato aggiunto al blocco note.

Prodotto 758003 è stato aggiunto al carrello.

Dispositivo de descarga con mordaza de tierra

Art. 758015 EV EH 1725 EK

Prodotto 758015 è stato aggiunto al blocco note.

Prodotto 758015 è stato aggiunto al carrello.

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Art. 758025 EV TES STK 1500 KS

Prodotto 758025 è stato aggiunto al blocco note.

Prodotto 758025 è stato aggiunto al carrello.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Art. 758028 EV EHB 1600 SN7114

Prodotto 758028 è stato aggiunto al blocco note.

Prodotto 758028 è stato aggiunto al carrello.

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

Art. 758099 PAV 3+1 16 ZAK

Prodotto 758099 è stato aggiunto al blocco note.

Prodotto 758099 è stato aggiunto al carrello.

Dispositivo de descarga con maneta, sin cable de tierra

Art. 758036 EV TES 465 SN7215

Non siete autorizzati per eseguire un download 758036.stp

Non siete autorizzati per eseguire un download 758036.igs

Non siete autorizzati per eseguire un download 758036.jt

Non siete autorizzati per eseguire un download 758036.dwg

Prodotto 758036 è stato aggiunto al blocco note.

Prodotto 758036 è stato aggiunto al carrello.

Dispositivo de descarga con punta de contacto, sin cable de tierra

Art. 758075 EV TS STK 1470

Prodotto 758075 è stato aggiunto al blocco note.

Prodotto 758075 è stato aggiunto al carrello.

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

Art. 758085 EV TES STK 1500

Prodotto 758085 è stato aggiunto al blocco note.

Prodotto 758085 è stato aggiunto al carrello.

Dispositivo de descarga con gancho, sin cable de tierra

Art. 758095 EV EHB STK 1600

Non siete autorizzati per eseguire un download 758095.stp

Non siete autorizzati per eseguire un download 758095.igs

Non siete autorizzati per eseguire un download 758095.jt

Non siete autorizzati per eseguire un download 758095.dwg

Non siete autorizzati per eseguire un download 758095m_D.dxf

Prodotto 758095 è stato aggiunto al blocco note.

Prodotto 758095 è stato aggiunto al carrello.
