Detector de tensión PHE

Verificación segura y sencilla
  • Indicación segura
  • Manejo sencillo

Dettagli

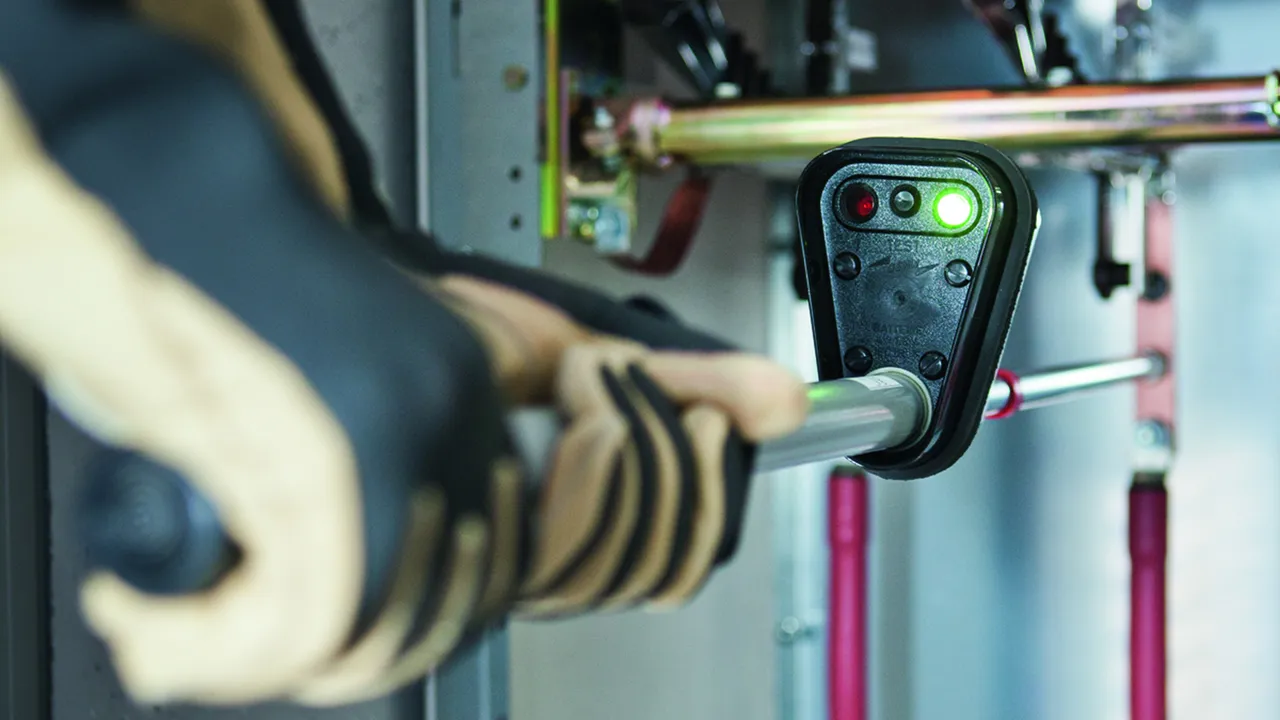

Soltando la tecla la lámpara verde está encendida. El equipo ha efectuado el control de funcionamiento correctamente y así está listo para servicio
lorem ipsum
Antes de verificarse la ausencia de la tensión debe efectuarse la prueba de funcionalidad. Presionando la tecla "TEST" la lámpara roja da una señal intermitente
lorem ipsum

Márgenes de tensiones nominales hasta 20 kV / 50 Hz o 16,7 Hz, conmutable

Para instalaciones de corriente alterna y instalaciones de conmutación monofásicas unilateralmente puestas a tierra.

Características especiales del detector conmutable:
El conmutador-selector tiene 3 posiciones para los márgenes de tensión y frequencia respectivos:
3 ... 10 kV / 50 Hz - corriente alterna
6 ... 20 kV / 50 Hz - corrente alterna
6 ... 20 kV / 16,7 Hz - instalaciones monofásicas unilateralmente puestas a tierra
Por razones de seguridad el aparato puede activarse sólo en la posición del selector más sensible 3 ... 10 kV / 50 Hz. El selector puede enclavarse en cada posición y está así protegido contra cambios de posición erróneos. La conmutación se efectúa a través de un conmutador de láminas magnético y resistente al desgaste.

1 Prodotto

Art. 767416 PHE 3 20 S FU 1P

GTIN (EAN) 4013364084247, Codice doganale (EU): 90303370, Peso lordo: 3.40 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Certificati



Caratteristiche tecniche

Tensión nominal (UN ) 3 ... 20 kV
Frecuencia 16,7 y 50 Hz
Longitud total (lG ) 1560 mm
Profundidad de introducción (IO ) 770 mm
DB dibujo no. 3 Ebgw 02.54
DB material no. 743 361

Prodotto 767416 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767416 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 20 kV / 16,7 Hz

Para instalaciones de conmutación monofásicas unilateralmente puestas a tierra e instalaciones de calefacción de agujas.

1 Prodotto

Art. 767415 PHE 6 20 S 16.7 1P

GTIN (EAN) 4013364081116, Codice doganale (EU): 90303370, Peso lordo: 2.30 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Certificati



Caratteristiche tecniche

Tensión nominal (UN ) 6 ... 20 kV
Frecuencia 16,7 Hz
Longitud total (lG ) 1560 mm
Profundidad de introducción (IO ) 770 mm
DB dibujo no. 3 Ebgw 02.52
DB material no. 738 302

Prodotto 767415 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767415 è stato aggiunto al carrello.

Apri Web-Shop

Tensión nominal 15 kV / 16,7 Hz

Especialmente para líneas energéticas de ferrocarril.
Incluye un electrodo de forma de gancho y una pieza terminal con acoplamiento enchufable y ojal anular antideslizante.

Aplicación en líneas energéticas de ferrocarril
El detector de tensión para líneas energéticas de ferrocarril tiene una pieza prolongadora más corta que tiene el detector de tensión para líneas aéreas. Por razones de la seguridad de indicación, el detector de tensión PHE 15 16,7 BEL STK puede utilizarse sólo para líneas energéticas de ferrocarril pero no con otros componentes de las líneas aéreas. Además el aparato no debe utilizarse desde escaleras móviles de montaje para líneas aéreas.
Líneas energéticas de ferrocarril son líneas de alimentación (SL), líneas de refuerzo (VL), líneas de paso (UgL), líneas de conexión, líneas de resorte, cables para 15 kV, terminales de cables, líneas de conmutadores y líneas transversales de conmutadores.

1 Prodotto

Art. 767413 PHE 15 16.7 BEL STK

GTIN (EAN) 4013364128750, Codice doganale (EU): 90303370, Peso lordo: 2.55 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Certificati



Caratteristiche tecniche

Tensión nominal (UN ) 15 kV
Frecuencia 16,7 Hz
Longitud total (lG ) 1645 mm
Profundidad de introducción (IO ) 765 mm
DB dibujo no. 3 Ebgw 02.55
DB material no. 964 851

Prodotto 767413 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767413 è stato aggiunto al carrello.

Apri Web-Shop
