Detector de tensión PHE III

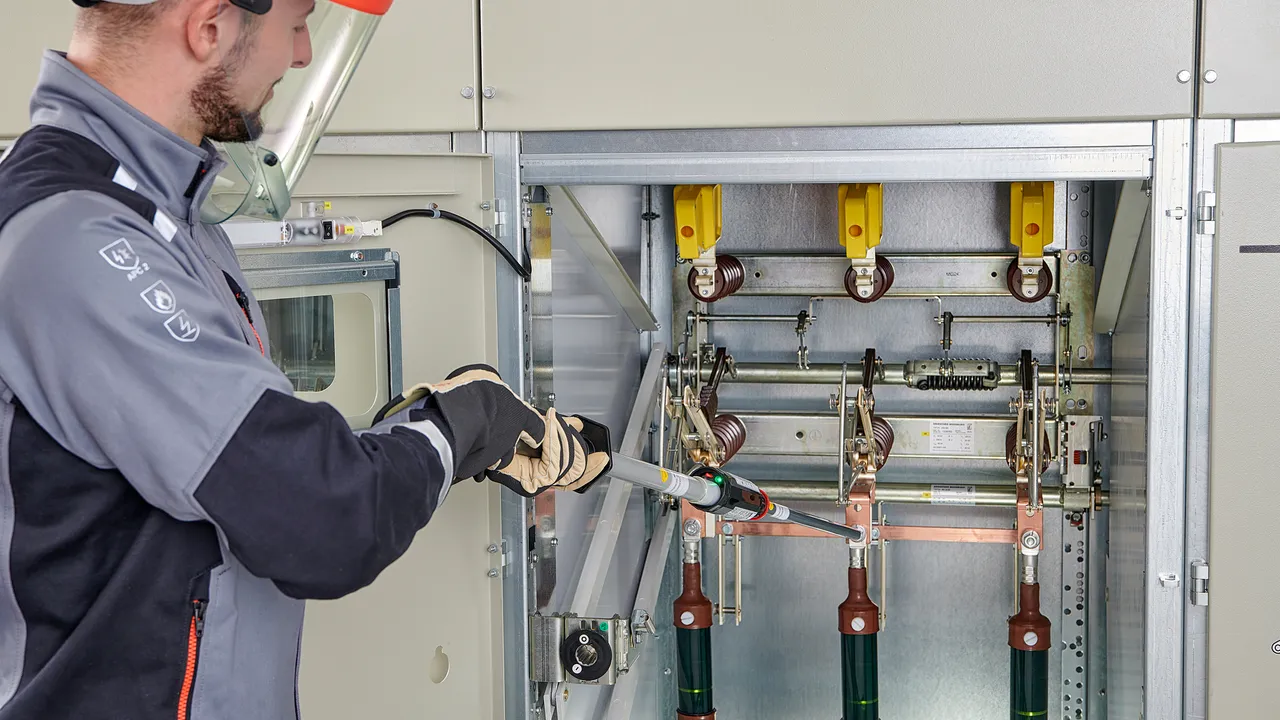

Verificación de la ausencia de tensión

Indicación segura
Fácil de usar
Tansporte económico
Requiere poco espacio

Dettagli

Acoplamiento dentado universal para acodar el detector de tensión

lorem ipsum — Acoplamiento dentado universal para acodar el detector de tensión

Enchufando la pieza de alargamiento de la empuñadura HV STK y la pértiga aislada IS PHE STK

Verificación con electrodo en V atornillado

Tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

5 Prodotti

Art. 767703 PHE3 3 S

GTIN (EAN) 4013364070899, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	-25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767703 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767703 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767706 PHE3 6 S

GTIN (EAN) 4013364070837, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767706 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767706 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767710 PHE3 10 S

GTIN (EAN) 4013364070851, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767710 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767710 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767720 PHE3 20 S

GTIN (EAN) 4013364070844, Codice doganale (EU): 90303370, Peso lordo: 1.89 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767720 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767720 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767730 PHE3 30 S

GTIN (EAN) 4013364070813, Codice doganale (EU): 90303370, Peso lordo: 1.83 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767730 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767730 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Prodotti

Art. 767711 PHE3 3 10 S

GTIN (EAN) 4013364070820, Codice doganale (EU): 90303370, Peso lordo: 1.86 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767711 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767711 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767721 PHE3 6 20 S

GTIN (EAN) 4013364070868, Codice doganale (EU): 90303370, Peso lordo: 1.93 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767721 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767721 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767731 PHE3 10 30 S

GTIN (EAN) 4013364070875, Codice doganale (EU): 90303370, Peso lordo: 1.99 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767731 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767731 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible 3 ... 10 kV. En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

1 Prodotto

Art. 767733 PHE3 U 3 30 S

GTIN (EAN) 4013364070882, Codice doganale (EU): 90303370, Peso lordo: 1.99 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767733 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767733 è stato aggiunto al carrello.

Apri Web-Shop

Tensión nominal 25 kV / 50 Hz

Para líneas aéreas de ferrocarriles eléctricos
Categoría "S" para instalaciones monofásicas de toma de tierra individual.

1 Prodotto

Art. 767125 PHE3 25 S 50 1P

GTIN (EAN) 4013364130319, Codice doganale (EU): 90303370, Peso lordo: 1.96 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	25 kV
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	25 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	líneas aéreas de ferrocarriles eléctricos
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767125 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767125 è stato aggiunto al carrello.

Apri Web-Shop

Tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas.

5 Prodotti

Art. 767903 PHE3 3 S ZK

GTIN (EAN) 4013364134737, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767903 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767906 PHE3 6 S ZK

GTIN (EAN) 4013364134744, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767906 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767910 PHE3 10 S ZK

GTIN (EAN) 4013364134751, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767910 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767920 PHE3 20 S ZK

GTIN (EAN) 4013364134768, Codice doganale (EU): 90303370, Peso lordo: 1.80 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767920 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767930 PHE3 30 S ZK

GTIN (EAN) 4013364134775, Codice doganale (EU): 90303370, Peso lordo: 1.87 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767930 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767930 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Prodotti

Art. 767941 PHE3 3 10 S ZK

GTIN (EAN) 4013364134782, Codice doganale (EU): 90303370, Peso lordo: 1.87 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767941 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767941 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767951 PHE3 6 20 S ZK

GTIN (EAN) 4013364134799, Codice doganale (EU): 90303370, Peso lordo: 1.96 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767951 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767951 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767961 PHE3 10 30 S ZK

GTIN (EAN) 4013364134805, Codice doganale (EU): 90303370, Peso lordo: 2.02 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767961 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767961 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 36 kV / 50 Hz, acoplamiento dentado, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible (3 ... 10 kV o 6 ... 20 kV). En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

2 Prodotti

Art. 767960 PHE3 U 3 30 S ZK

GTIN (EAN) 4013364134812, Codice doganale (EU): 90303370, Peso lordo: 2.02 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767960 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767960 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767944 PHE3 U 6 36 S SN7728

GTIN (EAN) 4013364277731, Codice doganale (EU): 90303370, Peso lordo: 2.16 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767944 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767944 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, rosca M12

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Prodotti

Art. 767740 PHE3 6 20 SL

GTIN (EAN) 4013364071063, Codice doganale (EU): 90303370, Peso lordo: 2.15 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767740 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767750 PHE3 10 30 SL

GTIN (EAN) 4013364071070, Codice doganale (EU): 90303370, Peso lordo: 2.21 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767750 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767750 è stato aggiunto al carrello.

Apri Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, acoplamiento dentado

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Prodotti

Art. 767940 PHE3 6 20 SL ZK

GTIN (EAN) 4013364134829, Codice doganale (EU): 90303370, Peso lordo: 2.09 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767940 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767940 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767950 PHE3 10 30 SL ZK

GTIN (EAN) 4013364134836, Codice doganale (EU): 90303370, Peso lordo: 2.14 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Prodotto 767950 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767950 è stato aggiunto al carrello.

Apri Web-Shop
