Art. 106115 DIDH 16 530 BP V2A GFK

GTIN (EAN) 4013364100213, Codice doganale (EU): 85389099, Peso lordo: 488.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 530 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, en equipos de aire acondicionado o elementos estructurales
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m)
con zócalo de hormigón de 17 kg.
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 530 mm
Distancia de aislamiento: 445 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 530 BP V2A GFK
art. no.: 106115
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Material de la placa	INOX
Nota de empleo	para sujeción aislada de conductores
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Versión	probado contra rayos UV y resistente a la intemperie
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106120 DIDH 16 690 BP V2A GFK

GTIN (EAN) 4013364092945, Codice doganale (EU): 85389099, Peso lordo: 552.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

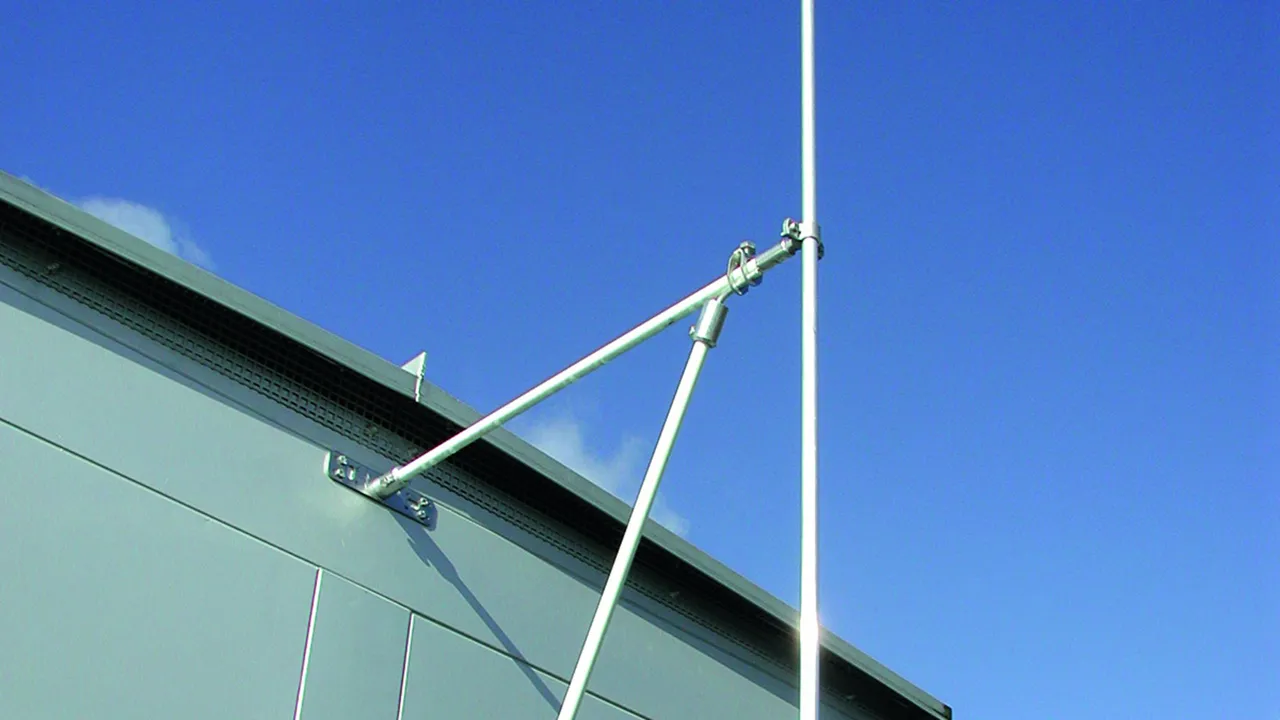

Distanciador DEHNiso con soporte para picas longitud 690 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, en equipos de aire acondicionado o elementos estructurales
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m)
con zócalo de hormigón de 17 kg.
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 690 mm
Distancia de aislamiento: 605 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 690 BP V2A GFK
art. no.: 106120
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Material de la placa	INOX
Nota de empleo	para sujeción aislada de conductores
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Versión	probado contra rayos UV y resistente a la intemperie
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106120 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106123 DIDH 16 1030 BP V2A GFK

GTIN (EAN) 4013364100220, Codice doganale (EU): 85389099, Peso lordo: 686.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 1030 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, en equipos de aire acondicionado o elementos estructurales
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m)
con zócalo de hormigón de 17 kg.
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 1030 mm
Distancia de aislamiento: 945 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 1030 BP V2A GFK
art. no.: 106123
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Material de la placa	INOX
Nota de empleo	para sujeción aislada de conductores
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Versión	probado contra rayos UV y resistente a la intemperie
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106123 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106123 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106090 DIDH 7.10 530 BP V2A GFK

GTIN (EAN) 4013364100190, Codice doganale (EU): 85389099, Peso lordo: 470.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte de conductores longitud 530 mm INOX
Distanciador DEHNiso para fijar conductores,
por ejemplo, en equipos de aire acondicionado o elementos estructurales
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento (distancia de soportes 1,0 m, Al D 8-10 mm)
de 240 km/h.
Inserción del soporte de conductores Rd: 7-10 mm
Material del soporte de conductores: INOX
Longitud: 530 mm
Distancia de aislamiento: 445 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 7.10 530 BP V2A GFK
art. no.: 106090
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	7-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Máx. velocidad de rachas de viento (distancia de soportes 1000 mm, Al Ø8 mm)	240 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	7-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Material de la placa	INOX
Nota de empleo	para sujeción aislada de conductores
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Versión	probado contra rayos UV y resistente a la intemperie
Máx. velocidad de rachas de viento (distancia de soportes 1000 mm, Al Ø8 mm)	240 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106090 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106090 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106100 DIDH 7.10 690 BP V2A GFK

GTIN (EAN) 4013364092907, Codice doganale (EU): 85389099, Peso lordo: 544.80 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte de conductores longitud 690 mm INOX
Distanciador DEHNiso para fijar conductores,
por ejemplo, en equipos de aire acondicionado o elementos estructurales
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento (distancia de soportes 1,0 m, Al D 8-10 mm)
de 198 km/h.
Inserción del soporte de conductores Rd: 7-10 mm
Material del soporte de conductores: INOX
Longitud: 690 mm
Distancia de aislamiento: 605 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 7.10 690 BP V2A GFK
art. no.: 106100
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	7-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Máx. velocidad de rachas de viento (distancia de soportes 1000 mm, Al Ø8 mm)	198 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	7-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Material de la placa	INOX
Nota de empleo	para sujeción aislada de conductores
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Versión	probado contra rayos UV y resistente a la intemperie
Máx. velocidad de rachas de viento (distancia de soportes 1000 mm, Al Ø8 mm)	198 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106105 DIDH 7.10 1030 BP V2A GFK

GTIN (EAN) 4013364100206, Codice doganale (EU): 85389099, Peso lordo: 658.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte de conductores longitud 1030 mm INOX
Distanciador DEHNiso para conductores anulares
montados en zócalo de hormigón (8,5 kg)
con técnica de fijación para cuña (ref. 102 075)
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento (distancia de soportes 1,0 m, Al D 8-10 mm)
de 140 km/h.
Inserción del soporte de conductores Rd: 7-10 mm
Material del soporte de conductores: INOX
Longitud: 1030 mm
Distancia de aislamiento: 945 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 7.10 1030 BP V2A GFK
art. no.: 106105
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	7-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Máx. velocidad de rachas de viento (distancia de soportes 1000 mm, Al Ø8 mm)	140 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	7-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Sujeción	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Material de la placa	INOX
Nota de empleo	para sujeción aislada de conductores
Diámetro Ø del distanciador	16 mm mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Versión	probado contra rayos UV y resistente a la intemperie
Máx. velocidad de rachas de viento (distancia de soportes 1000 mm, Al Ø8 mm)	140 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106105 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106105 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106225 DIDH 16 530 RS40.60 V2A

GTIN (EAN) 4013364100299, Codice doganale (EU): 85389099, Peso lordo: 684.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 530 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, a tubos o mástiles
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m).
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 530 mm
Distancia de aislamiento: 445 mm
Margen de apriete (tubo): 40-60 mm (1 1/4-2")
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 530 RS40.60 V2A
art. no.: 106225
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Margen de apriete (tubo)	40-60 mm (1 ¹/₄-2")
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Margen de apriete (tubo)	40-60 mm (1 ¹/₄-2")
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Material del elemento de sujeción	INOX
Versión	probado contra rayos UV y resistente a la intemperie
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106225 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106225 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106226 DIDH 16 690 RS40.60 V2A

GTIN (EAN) 4013364098930, Codice doganale (EU): 85389099, Peso lordo: 722.20 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 690 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, a tubos o mástiles
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m).
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 690 mm
Distancia de aislamiento: 605 mm
Margen de apriete (tubo): 40-60 mm (1 1/4-2")
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 690 RS40.60 V2A
art. no.: 106226
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Margen de apriete (tubo)	40-60 mm (1 ¹/₄-2")
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Margen de apriete (tubo)	40-60 mm (1 ¹/₄-2")
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Material del elemento de sujeción	INOX
Versión	probado contra rayos UV y resistente a la intemperie
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106226 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106226 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106228 DIDH 16 1030 RS40.60 V2A

GTIN (EAN) 4013364100305, Codice doganale (EU): 85389099, Peso lordo: 877.60 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 1030 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, a tubos o mástiles
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m).
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 1030 mm
Distancia de aislamiento: 945 mm
Margen de apriete (tubo): 40-60 mm (1 1/4-2")
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 1030 RS40.60 V2A
art. no.: 106228
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Margen de apriete (tubo)	40-60 mm (1 ¹/₄-2")
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Margen de apriete (tubo)	40-60 mm (1 ¹/₄-2")
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Material del elemento de sujeción	INOX
Versión	probado contra rayos UV y resistente a la intemperie
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106228 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106228 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106245 DIDH 16 530 SB50.300 V2A

GTIN (EAN) 4013364100336, Codice doganale (EU): 85389099, Peso lordo: 561.40 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 530 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, a tubos o mástiles
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m).
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 530 mm
Distancia de aislamiento: 445 mm
Margen de apriete (tubo): 50-300 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 530 SB50.300 V2A
art. no.: 106245
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Margen de apriete (tubo)	50-300 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	530 mm
Distancia de aislamiento (l2)	445 mm
Margen de apriete (tubo)	50-300 mm
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Material del elemento de sujeción	INOX
Versión	probado contra rayos UV y resistente a la intemperie
Dimensiones de la abrazadera (a x p)	25 x 0,3 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106245 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106245 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106246 DIDH 16 690 SB50.300 V2A

GTIN (EAN) 4013364098954, Codice doganale (EU): 85389099, Peso lordo: 608.10 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 690 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, a tubos o mástiles
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m).
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 690 mm
Distancia de aislamiento: 605 mm
Margen de apriete (tubo): 50-300 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 690 SB50.300 V2A
art. no.: 106246
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Margen de apriete (tubo)	50-300 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	690 mm
Distancia de aislamiento (l2)	605 mm
Margen de apriete (tubo)	50-300 mm
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Material del elemento de sujeción	INOX
Versión	probado contra rayos UV y resistente a la intemperie
Dimensiones de la abrazadera (a x p)	25 x 0,3 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106246 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106246 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106248 DIDH 16 1030 SB50.300 V2A

GTIN (EAN) 4013364100343, Codice doganale (EU): 85389099, Peso lordo: 762.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte para picas longitud 1030 mm INOX
Distanciador DEHNiso para fijar varillas captadoras,
por ejemplo, a tubos o mástiles
para cumplir la distancia de separación respecto de los componentes
conductores según DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de los distanciadores se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
en combinación con una varilla captadora de 16/10 mm
(longitud libre de 2,0 m / longitud de sujeción de 0,5 a 1,0 m).
Inserción del soporte de conductores Rd: 16 mm
Material del soporte de conductores: INOX
Longitud: 1030 mm
Distancia de aislamiento: 945 mm
Margen de apriete (tubo): 50-300 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 16 1030 SB50.300 V2A
art. no.: 106248
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Margen de apriete (tubo)	50-300 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	16 mm
Material del soporte de conductores	INOX
Longitud (l1)	1030 mm
Distancia de aislamiento (l2)	945 mm
Margen de apriete (tubo)	50-300 mm
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	taco con dos tornillos
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	ZFP
Material del elemento de sujeción	INOX
Versión	probado contra rayos UV y resistente a la intemperie
Dimensiones de la abrazadera (a x p)	25 x 0,3 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106248 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106248 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106160 DIDH 8 675 KT V2A GFK

GTIN (EAN) 4013364092938, Codice doganale (EU): 85389099, Peso lordo: 286.50 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con soporte de conductores DEHNgrip longitud 675 mm INOX
Distanciador DEHNiso para conductores anulares
montados en zócalo de hormigón con técnica de fijación para cuña para cumplir la
distancia de separación respecto de los componentes conductores según DIN
EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 176 km/h.
Inserción del soporte de conductores Rd: 8 mm
Material del soporte de conductores: INOX
Longitud: 675 mm
Distancia de aislamiento: 590 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Máx. velocidad de rachas de viento (zócalo de 8,5 kg, distancia de soportes 1000 mm, Al Ø8 mm): 104 km/h
Máx. velocidad de rachas de viento (zócalo de 17 kg, distancia de soportes 1000 mm, Al Ø8 mm): 176 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 8 675 KT V2A GFK
art. no.: 106160
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	8 mm
Material del soporte de conductores	INOX
Longitud (l1)	675 mm
Distancia de aislamiento (l2)	590 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Máx. velocidad de rachas de viento (zócalo de 8,5 kg, distancia de soportes 1000 mm, Al Ø8 mm)	104 km/h
Máx. velocidad de rachas de viento (zócalo de 17 kg, distancia de soportes 1000 mm, Al Ø8 mm)	176 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	8 mm
Material del soporte de conductores	INOX
Longitud (l1)	675 mm
Distancia de aislamiento (l2)	590 mm
Nota de empleo	para soporte elevado del cable captador para prolongar la distancia de separación, a fijar en zócalo de hormigón con técnica de cuña
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	suelto
Soporte de barras/conductores	DEHNgrip
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	Al
Versión	probado contra rayos UV y resistente a la intemperie
Máx. velocidad de rachas de viento (zócalo de 8,5 kg, distancia de soportes 1000 mm, Al Ø8 mm)	104 km/h
Máx. velocidad de rachas de viento (zócalo de 17 kg, distancia de soportes 1000 mm, Al Ø8 mm)	176 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106160 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106150 DIDH 6.10 675 MMV KT V2A GFK

GTIN (EAN) 4013364092914, Codice doganale (EU): 85389099, Peso lordo: 340.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Distanciador DEHNiso con mini-borna de conexión multifunción MMV longitud 675 mm INOX
Distanciador DEHNiso con mini-borna de conexión multifunción MMV, guiado del conductor fijo,
por ejemplo, para puntos de cruce en conductores anulares
montados en zócalo de hormigón con técnica de fijación para cuña para cumplir
la distancia de separación respecto de los componentes conductores según
DIN EN 62305-3 (VDE 0185-305-3)
Barra distanciadora (distancia de aislamiento) de poliéster
reforzado con fibra de vidrio (PRFV) Ø16 mm,
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 176 km/h.
Inserción del soporte de conductores Rd: 6-10 mm
Material del soporte de conductores: INOX
Longitud: 675 mm
Distancia de aislamiento: 590 mm
Margen de temperatura permanente: -50 °C ... +100 °C
Máx. velocidad de rachas de viento (zócalo de 8,5 kg, distancia de soportes 1000 mm, Al Ø8 mm): 104 km/h
Máx. velocidad de rachas de viento (zócalo de 17 kg, distancia de soportes 1000 mm, Al Ø8 mm): 176 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH 6.10 675 MMV KT V2A GFK
art. no.: 106150
o equivalente

Certificati

Caratteristiche tecniche

Inserción del soporte de conductores Rd	6-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	675 mm
Distancia de aislamiento (l2)	590 mm
Margen de temperatura permanente	-50 °C ... +100 °C
Máx. velocidad de rachas de viento (zócalo de 8,5 kg, distancia de soportes 1000 mm, Al Ø8 mm)	104 km/h
Máx. velocidad de rachas de viento (zócalo de 17 kg, distancia de soportes 1000 mm, Al Ø8 mm)	176 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Inserción del soporte de conductores Rd	6-10 mm
Material del soporte de conductores	INOX
Longitud (l1)	675 mm
Distancia de aislamiento (l2)	590 mm
Nota de empleo	para soporte elevado del cable captador para prolongar la distancia de separación, a fijar en zócalo de hormigón con técnica de cuña
Diámetro Ø del distanciador	16 mm
Color del distanciador	gris alba (RAL 7035) ●
Guiado	fijo
Soporte de barras/conductores	borna MMV
Material del distanciador	poliéster reforzado con fibra de vidrio
Factor de material k_m	0,7
Margen de temperatura permanente	-50 °C ... +100 °C
Material del casquillo de fijación	Al
Versión	probado contra rayos UV y resistente a la intemperie
Máx. velocidad de rachas de viento (zócalo de 8,5 kg, distancia de soportes 1000 mm, Al Ø8 mm)	104 km/h
Máx. velocidad de rachas de viento (zócalo de 17 kg, distancia de soportes 1000 mm, Al Ø8 mm)	176 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106150 è stato aggiunto al carrello.

Apri Web-Shop

Distanciador DEHNiso

Dettagli

Con soporte para picas y placa de sujeción

Art. 106115 DIDH 16 530 BP V2A GFK

Non siete autorizzati per eseguire un download 106115.stp

Non siete autorizzati per eseguire un download 106115.igs

Non siete autorizzati per eseguire un download 106115.jt

Non siete autorizzati per eseguire un download 106115.dwg

Non siete autorizzati per eseguire un download 106115m_D.dxf

Prodotto 106115 è stato aggiunto al blocco note.

Prodotto 106115 è stato aggiunto al carrello.

Art. 106120 DIDH 16 690 BP V2A GFK

Non siete autorizzati per eseguire un download 106120.stp

Non siete autorizzati per eseguire un download 106120.igs

Non siete autorizzati per eseguire un download 106120.jt

Non siete autorizzati per eseguire un download 106120.dwg

Non siete autorizzati per eseguire un download 106115m_D.dxf

Prodotto 106120 è stato aggiunto al blocco note.

Prodotto 106120 è stato aggiunto al carrello.

Art. 106123 DIDH 16 1030 BP V2A GFK

Non siete autorizzati per eseguire un download 106123.stp

Non siete autorizzati per eseguire un download 106123.igs

Non siete autorizzati per eseguire un download 106123.jt

Non siete autorizzati per eseguire un download 106123.dwg

Non siete autorizzati per eseguire un download 106115m_D.dxf

Prodotto 106123 è stato aggiunto al blocco note.

Prodotto 106123 è stato aggiunto al carrello.

Con soporte de conductores y placa de sujeción

Art. 106090 DIDH 7.10 530 BP V2A GFK

Non siete autorizzati per eseguire un download 106090.stp

Non siete autorizzati per eseguire un download 106090.igs

Non siete autorizzati per eseguire un download 106090.jt

Non siete autorizzati per eseguire un download 106090.dwg

Non siete autorizzati per eseguire un download 106090m_D.dxf

Prodotto 106090 è stato aggiunto al blocco note.

Prodotto 106090 è stato aggiunto al carrello.

Art. 106100 DIDH 7.10 690 BP V2A GFK

Non siete autorizzati per eseguire un download 106100.stp

Non siete autorizzati per eseguire un download 106100.igs

Non siete autorizzati per eseguire un download 106100.jt

Non siete autorizzati per eseguire un download 106100.dwg

Non siete autorizzati per eseguire un download 106090m_D.dxf

Prodotto 106100 è stato aggiunto al blocco note.

Prodotto 106100 è stato aggiunto al carrello.

Art. 106105 DIDH 7.10 1030 BP V2A GFK

Non siete autorizzati per eseguire un download 106105.stp

Non siete autorizzati per eseguire un download 106105.igs

Non siete autorizzati per eseguire un download 106105.jt

Non siete autorizzati per eseguire un download 106105.dwg

Non siete autorizzati per eseguire un download 106090m_D.dxf

Prodotto 106105 è stato aggiunto al blocco note.

Prodotto 106105 è stato aggiunto al carrello.

Con soporte para picas y abrazadera de tubo

Art. 106225 DIDH 16 530 RS40.60 V2A

Non siete autorizzati per eseguire un download 106225.stp

Non siete autorizzati per eseguire un download 106225.igs

Non siete autorizzati per eseguire un download 106225.jt

Non siete autorizzati per eseguire un download 106225.dwg

Non siete autorizzati per eseguire un download 106225m_D.dxf

Prodotto 106225 è stato aggiunto al blocco note.

Prodotto 106225 è stato aggiunto al carrello.

Art. 106226 DIDH 16 690 RS40.60 V2A

Non siete autorizzati per eseguire un download 106226.stp

Non siete autorizzati per eseguire un download 106226.igs

Non siete autorizzati per eseguire un download 106226.jt

Non siete autorizzati per eseguire un download 106226.dwg

Non siete autorizzati per eseguire un download 106225m_D.dxf

Prodotto 106226 è stato aggiunto al blocco note.

Prodotto 106226 è stato aggiunto al carrello.

Art. 106228 DIDH 16 1030 RS40.60 V2A

Non siete autorizzati per eseguire un download 106228.stp

Non siete autorizzati per eseguire un download 106228.igs

Non siete autorizzati per eseguire un download 106228.jt

Non siete autorizzati per eseguire un download 106228.dwg

Non siete autorizzati per eseguire un download 106225m_D.dxf

Prodotto 106228 è stato aggiunto al blocco note.

Prodotto 106228 è stato aggiunto al carrello.

Con soporte para picas y abrazadera de banda para tubo

Art. 106245 DIDH 16 530 SB50.300 V2A

Non siete autorizzati per eseguire un download 106245.stp
