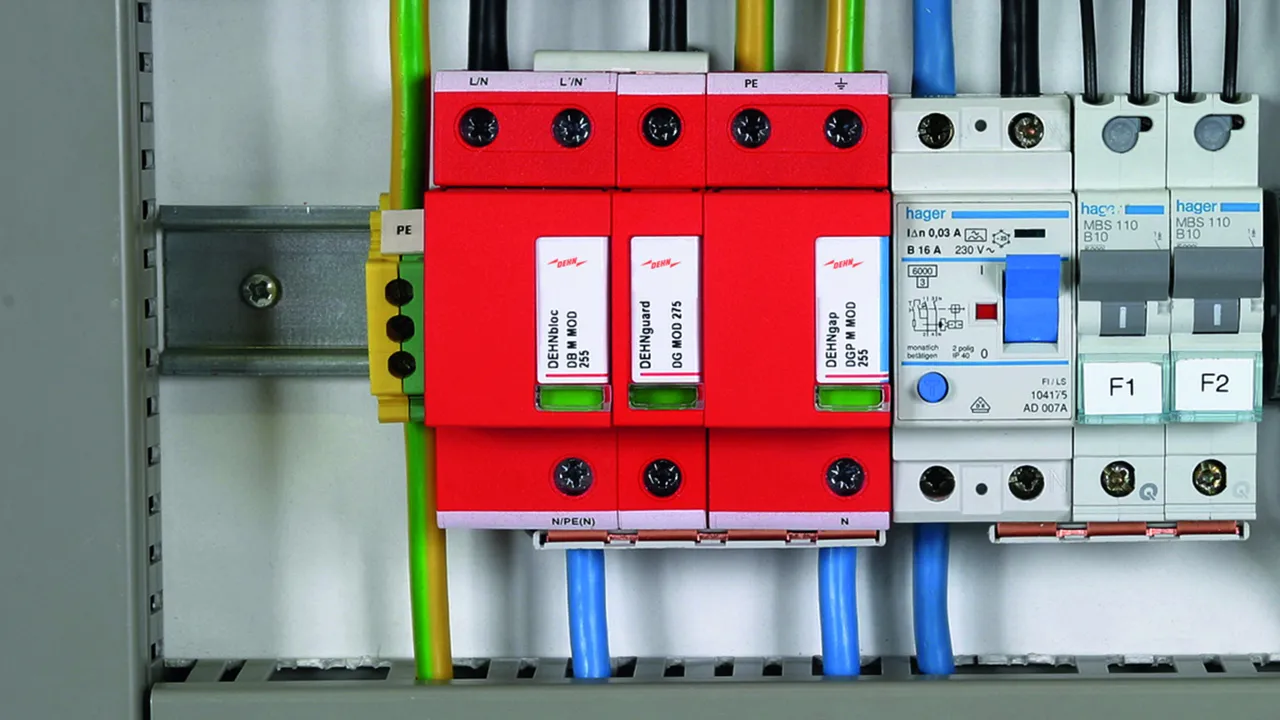

DEHNgap

  • Capacidad de derivación 100 kA (10/350 µs)
  • Descargador de corriente total, especial para aplicación en sistemas TT, con circuitos 3+1 y 1+1 según IEC 60364-5-53, entre el conductor neutro N y el conductor de protección PE
  • Tecnología de vías de chispas de deslizamiento
  • Indicación del estado de funcionamiento/fallo mediante indicador verde/rojo en la ventanilla de inspección

Dettagli

lorem ipsum

DEHNgap M 255 (FM)

Descargador de corriente de rayo N-PE unipolar, modular, coordinado para UC = 255 V; opcionalmente con contacto de señalización remota para dispositivos de vigilancia (contacto conmutado libre de potencial).

2 Prodotti

Art. 961101 DGP M 255

GTIN (EAN) 4013364118676, Codice doganale (EU): 85363030, Peso lordo: 331.00 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni



Producto DEHN
Tipo: DGP M 255
art. no.: 961101
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones VDE, KEMA, UL

Prodotto 961101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 961105 DGP M 255 FM

GTIN (EAN) 4013364118683, Codice doganale (EU): 85363030, Peso lordo: 336.00 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

Descargador de corriente de rayo coordinado N-PE DEHNgap M 255 FM
Descargador de corriente de rayo monopolar, modular, coordinado y enchufable N-PE, ancho 2TE

con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Señalización en la ventanilla de inspección
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms
Coordinación energética según DIN EN 62305-4
Directa al descargador N-PE DEHNgap C S de la familia Red/Line

Producto DEHN
Tipo: DGP M 255 FM
art. no.: 961105
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones VDE, KEMA, UL
Contactos FM/Forma de los contactos contacto conmutado

Prodotto 961105 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961105 è stato aggiunto al carrello.

Apri Web-Shop

DEHNgap Maxi 1 255 S

Descargador de corriente de rayo unipolar N-PE coordinado para barras colectoras.

1 Prodotto

Art. 900050 DGPM 1 255 S

GTIN (EAN) 4013364107496, Codice doganale (EU): 85363090, Peso lordo: 539.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 S
Descargador de corriente de rayo monopolar, coordinado N-PE
Para sistemas de barras colectoras industriales
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 2,5 kV (Incluye cable de conexión de 80 cm)
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: 100 Aeff
Resistencia TOV: 1200 V/200 ms
Coordinación energética UNE EN 62305-4
Descargador de la familia Red/Line
Montaje en barra colectora N mín. 35 mm2
Medidas de montaje (an. x al. x prof.) (72 x 89 x 100) mm

Producto DEHN
Tipo: DGPM 1 255 S
art. no.: 900050
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV (incl. cable de conexión de 80 cm)
Vigilancia del estado operativo vía DEHNsignal DSI E 3

Prodotto 900050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900050 è stato aggiunto al carrello.

Apri Web-Shop

DEHNgap Maxi 1 255 (FM)

Descargador de corriente de rayo N-PE unipolar, coordinado; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Prodotti

Art. 961180 DGPM 1 255

GTIN (EAN) 4013364157323, Codice doganale (EU): 85363090, Peso lordo: 460.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255
art. no.: 961180
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones KEMA

Prodotto 961180 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961180 è stato aggiunto al carrello.

Apri Web-Shop

Art. 961185 DGPM 1 255 FM

GTIN (EAN) 4013364157330, Codice doganale (EU): 85363090, Peso lordo: 460.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255 FM
art. no.: 961185
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones KEMA
Contactos FM/Forma de los contactos contacto conmutado

Prodotto 961185 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961185 è stato aggiunto al carrello.

Apri Web-Shop

DEHNgap Maxi 440 (FM)

Descargador de corriente de rayo N-PE coordinado, unipolar; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Prodotti

Art. 961160 DGPM 440

GTIN (EAN) 4013364116290, Codice doganale (EU): 85363030, Peso lordo: 415.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de corriente de rayo N-PE DEHNgap Maxi 440
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440
art. no.: 961160
o equivalente



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV
Certificaciones UL

Prodotto 961160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961160 è stato aggiunto al carrello.

Apri Web-Shop

Art. 961165 DGPM 440 FM

GTIN (EAN) 4013364116306, Codice doganale (EU): 85363030, Peso lordo: 418.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de corriente de rayo N-PE DEHNgap Maxi 440 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440 FM
art. no.: 961165
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV
Certificaciones UL
Contactos FM/Forma de los contactos contacto conmutado

Prodotto 961165 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961165 è stato aggiunto al carrello.

Apri Web-Shop

DEHNgap H M 255

Descargador de corriente de rayo N-PE unipolar, modular.

1 Prodotto

Art. 961102 DGPH M 255

GTIN (EAN) 4013364118690, Codice doganale (EU): 85363030, Peso lordo: 300.00 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

Descargador de corrientes de rayo N-PE modular DEHNgap H M 255
Descargador unipolar de corrientes de rayo N-PE
modular, enchufable, coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 4 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
directamente a descargadores N-PE DEHNgap C S
de la línea Red/Line

Producto DEHN
Tipo: DGPH M 255
art. no.: 961102
o equivalente

Certificati



Caratteristiche tecniche

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 4 kV

Prodotto 961102 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961102 è stato aggiunto al carrello.

Apri Web-Shop
