Compensación de potencial en los sistemas soporte de cables para las zonas Ex 2/22

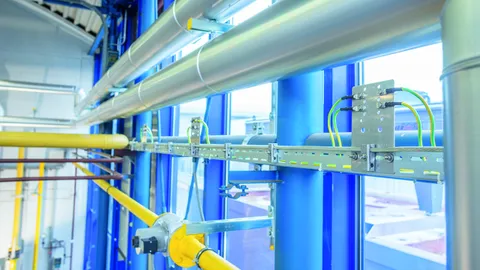

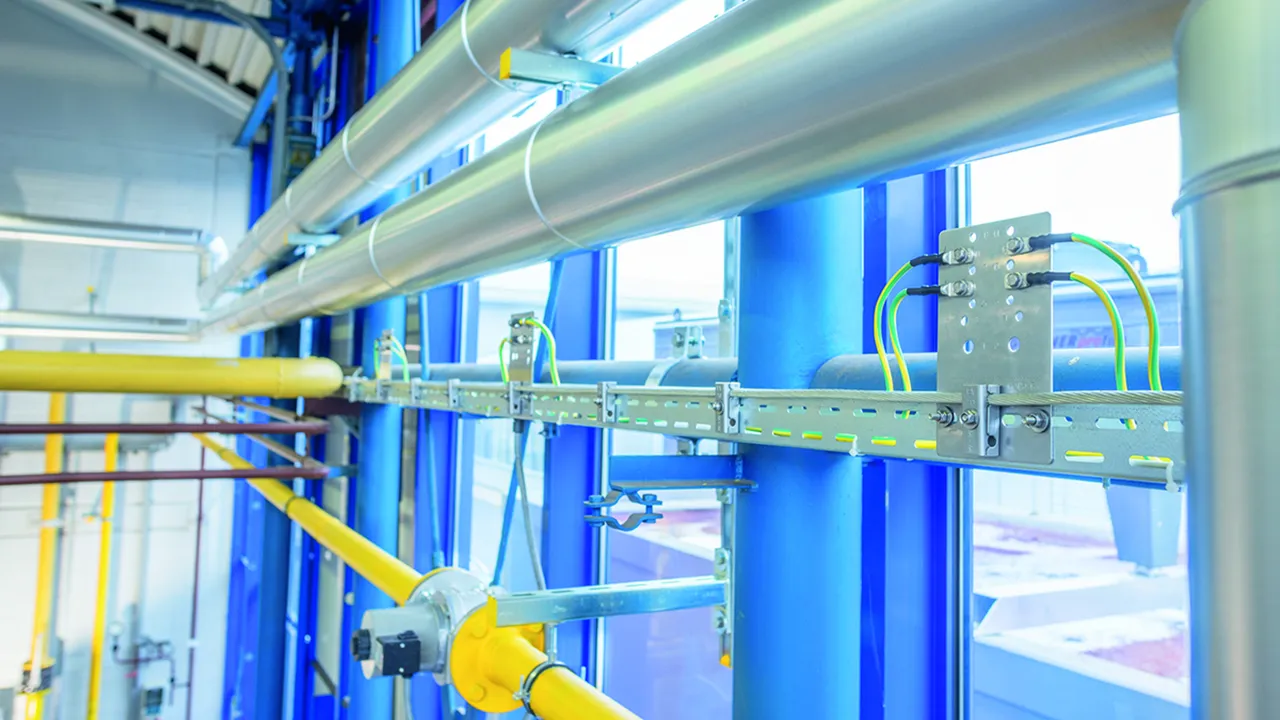

El sistema de compensación de potencial se monta a sistemas de soporte de cables y permite la integración de todas las partes conductoras de la instalación y equipos eléctricos en una compensación de potencial Ex a través de placas de compensación de potencial, bornas y un conductor anular cerrado de compensación de potencial. Así se asegura una conexión continua.

Maggior informazioni

Argomenti simili

Borna de compensación de potencial para las bandejas de cables y placas de compensación de potencial

Borna de compensación de potencial (PAK) para las bandejas de cables

Conexión sólo con el conductor de anillo equipotencial (cable de cobre estañado)
Fijación a la bandeja de cables con orificios laterales o a la placa de compensación de potencial (PAP 1/PAP 2)
La borna de compensación de potencial se monta en pasos de aprox. 0,5 m

6 Prodotti

Art. 306200 PAK 35 M8 EX KB ER

GTIN (EAN) 4013364327368, Codice doganale (EU): 85359000, Peso lordo: 113.40 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas de soportes de cables
Borna de compensación de potencial para tender
un conductor anular de compensación de potencial
para su fijación como borna singular a la bandeja de cables lateralmente perforada,
canaleta de cables o bandeja de cables a gran distancia
o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa PA PAP1-EX-KB-ER
o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M8 EX KB ER
art. no.: 306200
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306201 PAK 50 M8 EX KB ER

GTIN (EAN) 4013364327375, Codice doganale (EU): 85359000, Peso lordo: 128.80 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la plancha de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 50 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 50 M8 EX KB ER
art. no.: 306201
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	50 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Prodotto 306201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306202 PAK 70 M8 EX KB ER

GTIN (EAN) 4013364327351, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular equipotencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 70 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 70 M8 EX KB ER
art. no.: 306202
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	70 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	70 mm², Cu /gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306204 PAK 35 M6 EX KB ER

GTIN (EAN) 4013364336766, Codice doganale (EU): 85359000, Peso lordo: 98.20 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M6 EX KB ER
art. no.: 306204
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Tornillo	M6 x 35 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Prodotto 306204 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306204 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306205 PAK 50 M6 EX KB ER

GTIN (EAN) 4013364336773, Codice doganale (EU): 85359000, Peso lordo: 95.60 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 50 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 50 M6 EX KB ER
art. no.: 306205
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	50 mm², Cu /gal Sn
Tornillo	M6 x 35 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Prodotto 306205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306205 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306206 PAK 70 M6 EX KB ER

GTIN (EAN) 4013364336780, Codice doganale (EU): 85359000, Peso lordo: 94.20 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar un
conductor anular de compensación de potencial para su fijación
como borna singular a la bandeja de cables con huecos laterales,
ranura de cables o bandeja de cables a gran distancia con perforaciones
así como para su fijación a la placa de compensación de potencial
PAP1-EX-KB-ER o PAP2-EX-KB-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 70 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 70 M6 EX KB ER
art. no.: 306206
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX KB ER resp. PAP 2 EX KB ER o bandeja de cables resp. bandeja de cables a gran distancia
Margen de apriete del conductor anular de compensación de potencial	70 mm², Cu /gal Sn
Tornillo	M6 x 35 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22

Prodotto 306206 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306206 è stato aggiunto al carrello.

Apri Web-Shop

Borna de compensación de potencial para las bandejas enrejadas

Borna de compensación de potencial (PAK) para las bandejas de cables

Conexión sólo con el conductor anular de compensación de potencial de 35 mm², Art.-No. 832 838 (cable de cobre estañado)
Fijación a la bandeja de cables con huecos laterales o a la placa de compensación de potencial (PAP 1/PAP 2)
La borna de compensación de potencial se monta en pasos de aprox. 0,5 m

1 Prodotto

Art. 306203 PAK 35 M8 EX GI ER

GTIN (EAN) 4013364327382, Codice doganale (EU): 85359000, Peso lordo: 128.80 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Borna de compensación de potencial para los sistemas soporte de cables
Borna de compensación de potencial para colocar
un conductor anular de compensación de potencial
para su fijación como borna singular al lado de la bandeja enrejada
así como para su fijación a la placa de compensación de potencial
PAP1-EX-GI-ER o PAP2-EX-GI-ER
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Material no.: 1.4301
Zona X: 2/22

Producto DEHN
Tipo: PAK 35 M8 EX GI ER
art. no.: 306203
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP 1 EX GI ER resp. PAP 2 EX GI ER o bandeja enrejada
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu/gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Conexión con	PAP 1 EX GI ER resp. PAP 2 EX GI ER o bandeja enrejada
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu/gal Sn
Tornillo	M8 x 40 mm
Material del tornillo/de la tuerca	INOX
Material no.	1.4301
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306203 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306203 è stato aggiunto al carrello.

Apri Web-Shop

Placa de compensación de potencial para las bandejas de cables

Placa de compensación de potencial (PAP) para bandeja de cables

Soporte para borna PA (PAK) para el conductor de compensación de potencial en anillos de tierra (cable de cobre estañado)
Fijación a la bandeja de cables con huecos laterales

2 Prodotti

Art. 306210 PAP 1 EX KB ER

GTIN (EAN) 4013364327399, Codice doganale (EU): 85359000, Peso lordo: 374.00 g, UM: 15.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a la bandeja de cables con huecos laterales, la ranura de cables
o la bandeja de cables a gran distancia perforada
para soportar la borna de compensación de potencial para las bandejas de cables
Para su utilización en la zona Ex 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Zona X: 2/22

Producto DEHN
Tipo: PAP 1 EX KB ER
art. no.: 306210
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, descarga de la tracción 3x borna de cable M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306210 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306210 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306211 PAP 2 EX KB ER

GTIN (EAN) 4013364327405, Codice doganale (EU): 85359000, Peso lordo: 401.00 g, UM: 15.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a la bandeja de cables con huecos laterales, la ranura de cables
o la bandeja de cables a gran distancia perforada
para soportar la borna de compensación de potencial para bandejas de cables
Para su utilización en la zona Ex 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 2x Ø11 mm, 12x Ø7 mm
Zona X: 2/22

Producto DEHN
Tipo: PAP 2 EX KB ER
art. no.: 306211
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja de cable	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306211 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306211 è stato aggiunto al carrello.

Apri Web-Shop

Placa de compensación de potencial para las bandejas enrejadas

Placa de compensación de potencial (PAP) para bandeja enrejada

Soporte para borna PA (PAK) para el conductor de compensación de potencial en anillos de tierra (cable de cobre estañado)
Fijación a la bandeja enrejada

2 Prodotti

Art. 306212 PAP 1 EX GI ER

GTIN (EAN) 4013364327412, Codice doganale (EU): 85359000, Peso lordo: 384.00 g, UM: 15.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a bandejas enrejadas y para soportar
la borna de compensación de potencial para las bandejas enrejadas
Para su utilización en la zona 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Zona X: 2/22

Producto DEHN
Tipo: PAP 1 EX GI ER
art. no.: 306212
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	bandeja enrejada [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 180 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	3x Ø11 mm, 3x Ø9 mm, tracción compensada 3x abrazadera para cables M6
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	bandeja enrejada [4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306212 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306212 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306213 PAP 2 EX GI ER

GTIN (EAN) 4013364327429, Codice doganale (EU): 85359000, Peso lordo: 391.50 g, UM: 15.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Placa de compensación de potencial para los sistemas soporte de cables
Placa de compensación de potencial para la conexión
a bandejas enrejadas y para soportar
la borna de compensación de potencial para las bandejas enrejadas
Para su utilización en la zona 2/22
Material: INOX
Taladros de conexión para conductores de compensación de potencial con terminal de cable: 2x Ø11 mm, 12x Ø7 mm
Zona X: 2/22

Producto DEHN
Tipo: PAP 2 EX GI ER
art. no.: 306213
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Material	INOX
Dimensiones	120 x 195 mm
Taladros de conexión para conductores de compensación de potencial con terminal de cable	2x Ø11 mm, 12x Ø7 mm
Conexiones para bornas de compensación de potencial	PAK ... EX KB ER
Taladros de fijación para la bandeja enrejada	[4x] 9 x 20 / [1x] 9 x 9 mm
Zona X	2/22
Corriente de cortocircuito AC (50 Hz / 5 s)	1,5 kA
Corriente de cortocircuito DC (5 s)	250 A

Prodotto 306213 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306213 è stato aggiunto al carrello.

Apri Web-Shop

Abrazaderas de compensación de potencial

Abrazadera de compensación de potencial (SBD 60 PAK 35)

Conexión solo con el conductor de compensación de potencial en anillos de tierra de 35 mm², ref.832 838 (Cable de cobre estañado)
Fijación a tubos redondos DN50 (60 mm)
La borna PA se monta en pasos de aprox. 0,5 m

1 Prodotto

Art. 306220 SBD 60 PAK 35 EX ER

GTIN (EAN) 4013364327436, Codice doganale (EU): 85359000, Peso lordo: 408.00 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Abrazadera de compensación de potencial para los sistemas soporte de cables
Abrazadera de compensación de potencial
Incl. borna para colocar un conductor anular de compensación de potencial
a tubos redondos DN50
Para su utilización en la zona Ex 2/22
Material: INOX
Margen de apriete del conductor anular de compensación de potencial: 35 mm², Cu/gal Sn
Zona X: 2/22

Producto DEHN
Tipo: SBD 60 PAK 35 EX ER
art. no.: 306220
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Dimensiones	Ø60 mm
Margen de apriete del conductor anular de compensación de potencial	35 mm², Cu /gal Sn
Zona X	2/22

Prodotto 306220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306220 è stato aggiunto al carrello.

Apri Web-Shop

Sujetacables

Sujetacable para su utilización como descarga de la tracción al tender el cable de cobre hasta la placa de compensación de potencial PAP1 EX KB ER o PAP1 EX GI ER.

2 Prodotti

Art. 306230 MPE S 35 ER

GTIN (EAN) 4013364327443, Codice doganale (EU): 85359000, Peso lordo: 10.60 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Sujetacables para los sistemas soporte de cables
Sujetacables para compensar la tracción
colocando cables de cobre a la placa
de compensación de potencial
PAP1-EX-KB-ER o PAP1-EX-GI-ER

Material: INOX
Margen de apriete del cable de cobre: 35 mm²
Zona X: 2/22

Producto DEHN
Tipo: MPE S 35 ER
art. no.: 306230
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP1 EX KB ER resp. PAP1 EX GI ER
Margen de apriete del cable de cobre	35 mm²
Zona X	2/22

Prodotto 306230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306230 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306231 MPE S 50/70 ER

GTIN (EAN) 4013364327450, Codice doganale (EU): 85359000, Peso lordo: 12.40 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Sujetacables para los sistemas soporte de cables
Sujetacables para compensar la tracción
colocando cables de cobre a la placa
de compensación de potencial
PAP1-EX-KB-ER or resp. PAP1-EX-GI-ER
Material: INOX
Margen de apriete del cable de cobre: 50 resp. 70 mm²
Zona X: 2/22

Producto DEHN
Tipo: MPE S 50/70 ER
art. no.: 306231
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión con	PAP1 EX KB ER resp. PAP1 EX GI ER
Margen de apriete del cable de cobre	50 resp. 70 mm²
Zona X	2/22

Prodotto 306231 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306231 è stato aggiunto al carrello.

Apri Web-Shop

Tuerca de seguridad

Tuerca de seguridad para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Prodotto

Art. 306240 SM SS M6 ER

GTIN (EAN) 4013364327467, Codice doganale (EU): 85359000, Peso lordo: 2.25 g, UM: 20.00 unidad(es)

Immagini

Maggior informazioni

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX
Zona X: 2/22

Producto DEHN
Tipo: SM SS M6 ER
art. no.: 306240
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Versión	M6
Zona X	2/22

Prodotto 306240 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306240 è stato aggiunto al carrello.

Apri Web-Shop

Tuerca hexagonal

Tuerca para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Prodotto

Art. 505901 SKM M6 DIN 934 V2A

GTIN (EAN) 4013364019355, Codice doganale (EU): 73181639, Peso lordo: 2.10 g, UM: 20.00 unidad(es)

Immagini

Maggior informazioni

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX

Producto DEHN
Tipo: SKM M6 DIN 934 V2A
art. no.: 505901
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Versión	M6

Prodotto 505901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 505901 è stato aggiunto al carrello.

Apri Web-Shop

Arandela abierta

Arandela abierta para sujetacables (MPE S 35 ER y MPE S 50/70 ER).

1 Prodotto

Art. 524906 FR A6 V2A

GTIN (EAN) 4013364004009, Codice doganale (EU): 73182100, Peso lordo: 1.00 g, UM: 20.00 unidad(es)

Immagini

Maggior informazioni

Tornillo M6 INOX
Seguro de tornillos M6 para su utilización
contra desenganche o aflojamiento
por vibraciones (autofijador)
para sujetacables MPE S 35 ER o resp. MPE S 50/70 ER
Material: INOX

Producto DEHN
Tipo: FR A6 V2A
art. no.: 524906
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Versión	A6

Prodotto 524906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 524906 è stato aggiunto al carrello.

Apri Web-Shop

Compensación de potencial en los sistemas soporte de cables para las zonas Ex 2/22

Maggior informazioni

Borna de compensación de potencial para las bandejas de cables y placas de compensación de potencial

Art. 306200 PAK 35 M8 EX KB ER

Non siete autorizzati per eseguire un download 306200.stp

Non siete autorizzati per eseguire un download 306200.igs

Non siete autorizzati per eseguire un download 306200.jt

Non siete autorizzati per eseguire un download 306200.dwg

Non siete autorizzati per eseguire un download 306200m_D.dxf

Prodotto 306200 è stato aggiunto al blocco note.

Prodotto 306200 è stato aggiunto al carrello.

Art. 306201 PAK 50 M8 EX KB ER

Non siete autorizzati per eseguire un download 306201.stp

Non siete autorizzati per eseguire un download 306201.igs

Non siete autorizzati per eseguire un download 306201.jt

Non siete autorizzati per eseguire un download 306201.dwg

Non siete autorizzati per eseguire un download 306201m_D.dxf

Prodotto 306201 è stato aggiunto al blocco note.

Prodotto 306201 è stato aggiunto al carrello.

Art. 306202 PAK 70 M8 EX KB ER

Non siete autorizzati per eseguire un download 306202.stp

Non siete autorizzati per eseguire un download 306202.igs

Non siete autorizzati per eseguire un download 306202.jt

Non siete autorizzati per eseguire un download 306202.dwg

Non siete autorizzati per eseguire un download 306202m_D.dxf

Prodotto 306202 è stato aggiunto al blocco note.

Prodotto 306202 è stato aggiunto al carrello.

Art. 306204 PAK 35 M6 EX KB ER

Non siete autorizzati per eseguire un download 306204.stp

Non siete autorizzati per eseguire un download 306204.igs

Non siete autorizzati per eseguire un download 306204.jt

Non siete autorizzati per eseguire un download 306204.dwg

Non siete autorizzati per eseguire un download 306204m_D.dxf

Prodotto 306204 è stato aggiunto al blocco note.

Prodotto 306204 è stato aggiunto al carrello.

Art. 306205 PAK 50 M6 EX KB ER

Non siete autorizzati per eseguire un download 306205.stp

Non siete autorizzati per eseguire un download 306205.igs

Non siete autorizzati per eseguire un download 306205.jt

Non siete autorizzati per eseguire un download 306205.dwg

Non siete autorizzati per eseguire un download 306205m_D.dxf

Prodotto 306205 è stato aggiunto al blocco note.

Prodotto 306205 è stato aggiunto al carrello.

Art. 306206 PAK 70 M6 EX KB ER

Non siete autorizzati per eseguire un download 306206.stp

Non siete autorizzati per eseguire un download 306206.igs

Non siete autorizzati per eseguire un download 306206.jt

Non siete autorizzati per eseguire un download 306206.dwg

Non siete autorizzati per eseguire un download 306206m_D.dxf

Prodotto 306206 è stato aggiunto al blocco note.

Prodotto 306206 è stato aggiunto al carrello.

Borna de compensación de potencial para las bandejas enrejadas

Art. 306203 PAK 35 M8 EX GI ER

Non siete autorizzati per eseguire un download 306203.stp

Non siete autorizzati per eseguire un download 306203.igs

Non siete autorizzati per eseguire un download 306203.jt

Non siete autorizzati per eseguire un download 306203.dwg

Non siete autorizzati per eseguire un download 306203m_D.dxf

Prodotto 306203 è stato aggiunto al blocco note.

Prodotto 306203 è stato aggiunto al carrello.

Placa de compensación de potencial para las bandejas de cables

Art. 306210 PAP 1 EX KB ER

Non siete autorizzati per eseguire un download 306210.stp

Non siete autorizzati per eseguire un download 306210.igs

Non siete autorizzati per eseguire un download 306210.jt

Non siete autorizzati per eseguire un download 306210.dwg

Non siete autorizzati per eseguire un download 306210m_D.dxf

Prodotto 306210 è stato aggiunto al blocco note.

Prodotto 306210 è stato aggiunto al carrello.

Art. 306211 PAP 2 EX KB ER

Non siete autorizzati per eseguire un download 306211.stp

Non siete autorizzati per eseguire un download 306211.igs

Non siete autorizzati per eseguire un download 306211.jt

Non siete autorizzati per eseguire un download 306211.dwg

Non siete autorizzati per eseguire un download 306211m_D.dxf

Prodotto 306211 è stato aggiunto al blocco note.

Prodotto 306211 è stato aggiunto al carrello.

Placa de compensación de potencial para las bandejas enrejadas

Art. 306212 PAP 1 EX GI ER

Non siete autorizzati per eseguire un download 306212.stp
