Art. 994101 DCC 2

GTIN (EAN) 4013364542181, Codice doganale (EU): 90303900, Peso lordo: 1.68 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

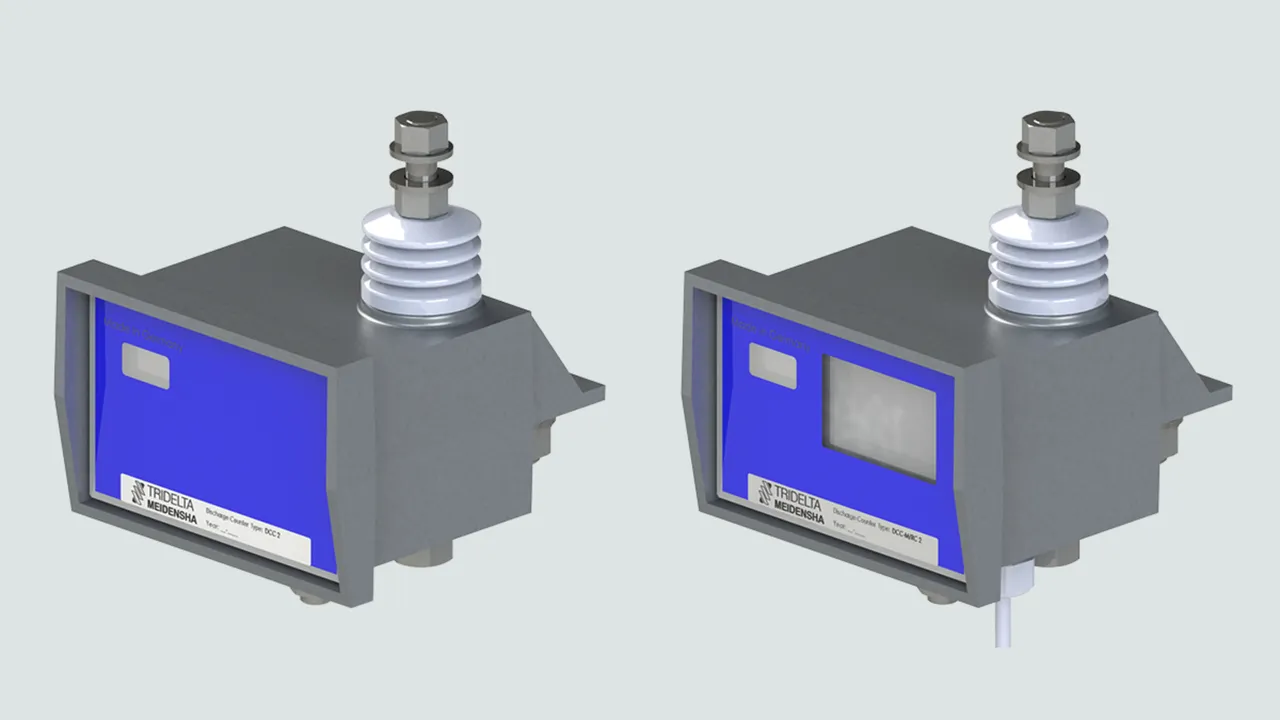

Contador de impulsos DCC 2
con contador para registrar procesos de descarga
Registro rápido de valores
Resistente a la corrosión
Sensibilidad mín.: 100 A (8/20 µs)
Máx. resistencia a choques de alta corriente: 100kA (4/10 µs)
Perno de conexión: M12
Envolvente de aluminio: IP 67; gris

Producto DEHN
Tipo: DCC 2
art. no.: 994101
o equivalente

Caratteristiche tecniche

Indicación del mecanismo contador

seis dígitos

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	Perno roscado M12 con dos tuercas INOX
Tipo de conexión al lado de fase	Perno roscado M12 con dos tuercas INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional

Prodotto 994101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 994101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 994102 DCC-M 2

GTIN (EAN) 4013364542198, Codice doganale (EU): 90303900, Peso lordo: 1.78 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Contador de impulsos DCC-M 2
con contador y escala de medición para registrar los
procesos de descarga y para detectar las
corrientes de descarga
Registro rápido de valores
Resistente a la corrosión
Sensibilidad mín.: 100 A (8/20 µs)
Máx. resistencia a choques de alta corriente: 100kA (4/10 µs)
Escala de medición: 0-31 mAeff
Perno de conexión: M12
Envolvente de aluminio: IP 67; gris

Producto DEHN
Tipo: DCC-M 2
art. no.: 994102
o equivalente

Caratteristiche tecniche

Indicación del mecanismo contador	seis dígitos
Escala de medición	0-30 mA_eff

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Escala de medición	0-30 mA_eff
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	Perno roscado M12 con dos tuercas INOX
Tipo de conexión al lado de fase	Perno roscado M12 con dos tuercas INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional

Prodotto 994102 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 994102 è stato aggiunto al carrello.

Apri Web-Shop

Art. 994104 DCC/RC 2

GTIN (EAN) 4013364542204, Codice doganale (EU): 90303900, Peso lordo: 1.74 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Contador de impulsos DCC/RC 2
con contador para registrar procesos de descarga
con contacto de señalización remota
Registro rápido de valores
Resistente a la corrosión
Sensibilidad mín.: 100 A (8/20 µs)
Máx. resistencia a choques de alta corriente: 100kA (4/10 µs)
Perno de conexión: M12
Envolvente de aluminio: IP 67; gris

Producto DEHN
Tipo: DCC/RC 2
art. no.: 994104
o equivalente

Caratteristiche tecniche

Indicación del mecanismo contador

seis dígitos

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	Perno roscado M12 con dos tuercas INOX
Tipo de conexión al lado de fase	Perno roscado M12 con dos tuercas INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional
Tipo de contacto de señalización remoto	contacto abierto
Potencia de conmutación AC	250 V / 0,5 A
Longitud del cable de dos hilos (dispositivo cerrador)	aprox. 0,5 m

Prodotto 994104 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 994104 è stato aggiunto al carrello.

Apri Web-Shop

Art. 994105 DCC-M/RC 2

GTIN (EAN) 4013364542211, Codice doganale (EU): 90303900, Peso lordo: 1.81 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Contador de impulsos DCC-M/RC 2
con contador y escala de medición para registrar los
procesos de descarga y para detectar las
corrientes de descarga
con contacto de señalización remota
Registro rápido de valores
Resistente a la corrosión
Sensibilidad mín.: 100 A (8/20 µs)
Máx. resistencia a choques de alta corriente: 100 kA (4/10 µs)
Escala de medición: 0-30 mAeff
Perno de conexión: M12
Envolvente de aluminio: IP 67; gris

Producto DEHN
Tipo: DCC-M/RC 2
art. no.: 994105
o equivalente

Caratteristiche tecniche

Indicación del mecanismo contador	seis dígitos
Escala de medición	0-30 mA_eff

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Escala de medición	0-30 mA_eff
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	Perno roscado M12 con dos tuercas INOX
Tipo de conexión al lado de fase	Perno roscado M12 con dos tuercas INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional
Tipo de contacto de señalización remoto	Contacto normalmente abierto
Potencia de conmutación AC	250 V / 0,5 A
Longitud del cable de dos hilos (dispositivo cerrador)	aprox. 0,4 m

Prodotto 994105 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 994105 è stato aggiunto al carrello.

Apri Web-Shop
