Art. 990401 SBKW 3/DH-I-0

GTIN (EAN) 4013364537255, Codice doganale (EU): 85354000, Peso lordo: 1.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

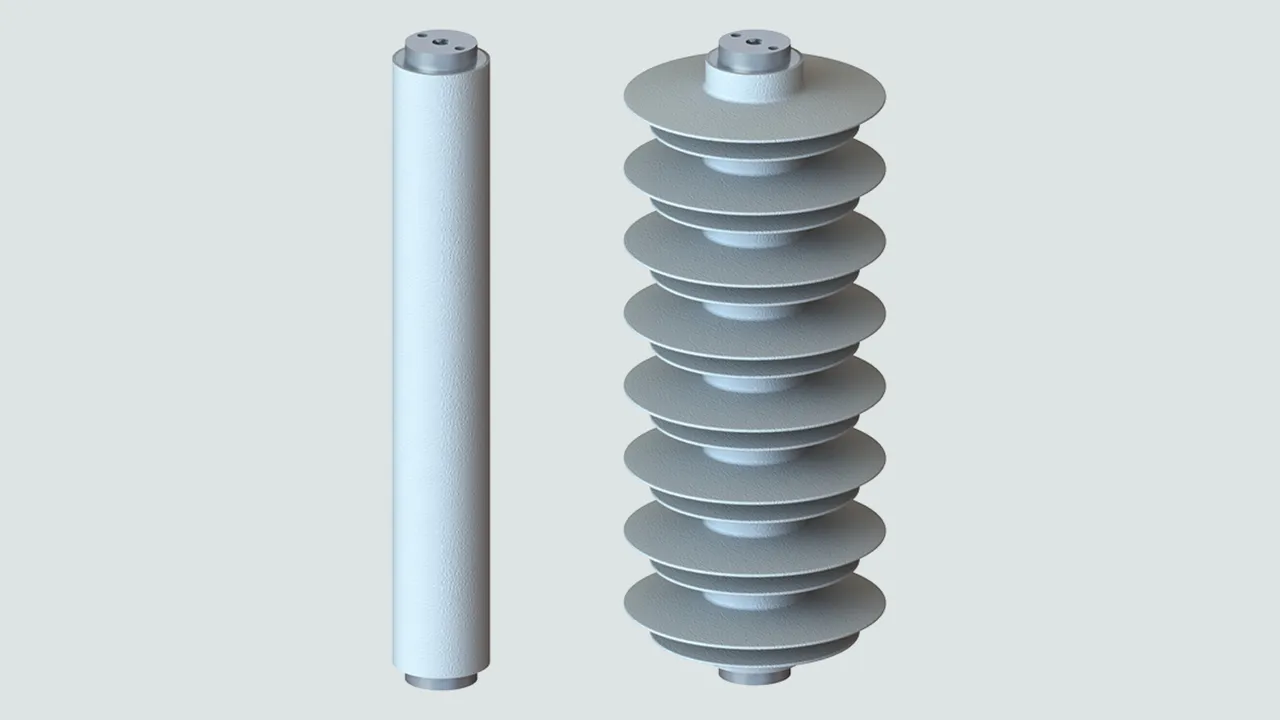

Descargador de media tensión SBKW 3/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión en altura DH
Tensión de dimensionamiento: 3 kV AC
Tensión de servicio: 2,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 8 kV
Altura: 120 mm

Producto DEHN
Tipo: SBKW 3/DH-I-0
art. no.: 990401
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Altura (h)	120 mm
Vía de fuga (mín.)	103 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	3,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	8,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	7,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	8,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	10,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	6,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	6,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	6,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	6,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	39 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	60 kV
Altura (h)	120 mm
Vía de fuga (mín.)	103 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990401 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990402 SBKW 6/DH-I-0

GTIN (EAN) 4013364537330, Codice doganale (EU): 85354000, Peso lordo: 1.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 6/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión en altura DH
Tensión de dimensionamiento: 6 kV AC
Tensión de servicio: 4,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 16,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 6/DH-I-0
art. no.: 990402
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	6,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	17,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	14,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	17,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	20,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	12,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	12,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	13,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	13,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	55 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	86 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990402 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990402 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990403 SBKW 9/DH-I-0

GTIN (EAN) 4013364537323, Codice doganale (EU): 85354000, Peso lordo: 1.18 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 9/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 9 kV AC
Tensión de servicio: 7,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 24,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 9/DH-I-0
art. no.: 990403
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	10,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	26,1 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	22,2 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	26,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	30,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	18,4 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	19,1 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	20,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	20,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	55 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	86 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990403 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990403 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990404 SBKW 12/DH-I-0

GTIN (EAN) 4013364537347, Codice doganale (EU): 85354000, Peso lordo: 1.50 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 12/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 12 kV AC
Tensión de servicio: 9,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 32,1 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 12/DH-I-0
art. no.: 990404
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	13,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	12,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	34,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	29,6 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	35,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	40,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	14,5 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	25,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	26,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	27,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	71 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	111 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990404 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990404 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990405 SBKW 15/DH-I-0

GTIN (EAN) 4013364537354, Codice doganale (EU): 85354000, Peso lordo: 1.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 15/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 15 kV AC
Tensión de servicio: 12 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 40 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 15/DH-I-0
art. no.: 990405
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	16,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	15,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	43,4 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	36,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	44,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	50,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	30,6 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	31,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	33,2 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	34,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	71 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	111 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990405 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990405 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990406 SBKW 18/DH-I-0

GTIN (EAN) 4013364537378, Codice doganale (EU): 85354000, Peso lordo: 1.62 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 18/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 18 kV AC
Tensión de servicio: 14,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 48,2 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 18/DH-I-0
art. no.: 990406
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	20,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	52,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	44,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	53,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	61,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	36,9 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	38,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	40,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	41,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	71 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	111 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990406 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990406 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990407 SBKW 21/DH-I-0

GTIN (EAN) 4013364537385, Codice doganale (EU): 85354000, Peso lordo: 1.95 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 21/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 21 kV AC
Tensión de servicio: 6,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 56,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 21/DH-I-0
art. no.: 990407
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	23,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	61,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	52,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	62,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	71,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	43,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	44,5 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	46,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	48,2 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	87 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990407 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990407 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990408 SBKW 24/DH-I-0

GTIN (EAN) 4013364537408, Codice doganale (EU): 85354000, Peso lordo: 2.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 24/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 24 kV AC
Tensión de servicio: 29,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 64,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 24/DH-I-0
art. no.: 990408
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	26,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	25,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	69,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	59,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	70,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	81,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	49,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	50,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	53,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	55,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	87 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990408 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990408 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990409 SBKW 27/DH-I-0

GTIN (EAN) 4013364537415, Codice doganale (EU): 85354000, Peso lordo: 2.34 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 27/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 27 kV AC
Tensión de servicio: 21,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 72,2 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 27/DH-I-0
art. no.: 990409
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	30,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	28,6 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	78,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	66,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	79,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	91,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	55,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	57,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	59,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	61,9 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	102 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	163 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990409 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990409 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990410 SBKW 30/DH-I-0

GTIN (EAN) 4013364537422, Codice doganale (EU): 85354000, Peso lordo: 2.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 30/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 30 kV AC
Tensión de servicio: 24 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 80 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 30/DH-I-0
art. no.: 990410
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	33,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	31,8 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	86,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	73,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	88,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	101,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	61,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	63,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	66,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	68,6 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	102 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	163 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990410 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990410 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990412 SBKW 33/DH-I-0

GTIN (EAN) 4013364537446, Codice doganale (EU): 85354000, Peso lordo: 2.72 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 33/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 33 kV AC
Tensión de servicio: 26,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 88 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 33/DH-I-0
art. no.: 990412
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	36,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	35,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	95,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	81,0 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	97,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	111,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	67,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	69,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	73,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	75,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	117 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	188 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990412 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990412 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990413 SBKW 36/DH-I-0

GTIN (EAN) 4013364537453, Codice doganale (EU): 85354000, Peso lordo: 2.79 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 36/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 36 kV AC
Tensión de servicio: 28,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 96,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 36/DH-I-0
art. no.: 990413
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	40,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	38,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	104,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	88,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	106,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	122,3 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	73,7 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	76,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	79,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	82,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	117 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	188 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990413 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990413 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990414 SBKW 39/DH-I-0

GTIN (EAN) 4013364537477, Codice doganale (EU): 85354000, Peso lordo: 2.85 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 39/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 39 kV AC
Tensión de servicio: 31,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 104,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 39/DH-I-0
art. no.: 990414
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	43,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	41,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	113,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	96,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	115,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	132,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	79,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	82,6 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	86,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	89,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	117 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	188 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990414 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990414 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990415 SBKW 42/DH-I-0

GTIN (EAN) 4013364537484, Codice doganale (EU): 85354000, Peso lordo: 3.15 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 42/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 42 kV AC
Tensión de servicio: 33,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 112,4 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 42/DH-I-0
art. no.: 990415
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	46,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	44,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	122,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	103,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	124,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	142,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	86,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	89,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	93,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	96,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	131 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	214 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990415 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990415 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990416 SBKW 45/DH-I-0

GTIN (EAN) 4013364537491, Codice doganale (EU): 85354000, Peso lordo: 3.27 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 45/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 45 kV AC
Tensión de servicio: 36 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 120 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 45/DH-I-0
art. no.: 990416
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	50,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	47,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	130,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	110,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	132,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	152,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	91,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	95,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	99,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	102,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	131 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	214 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990416 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990416 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990417 SBKW 48/DH-I-0

GTIN (EAN) 4013364537514, Codice doganale (EU): 85354000, Peso lordo: 3.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 48/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 48 kV AC
Tensión de servicio: 38,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 128,4 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 48/DH-I-0
art. no.: 990417
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	53,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	50,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	139,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	118,3 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	141,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	163,1 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	98,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	101,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	106,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	110,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	145 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990417 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990417 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990418 SBKW 51/DH-I-0

GTIN (EAN) 4013364537538, Codice doganale (EU): 85354000, Peso lordo: 3.64 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 51/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 51 kV AC
Tensión de servicio: 41 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 137 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 51/DH-I-0
art. no.: 990418
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	57 kV
Sobretensión temporal TOV a 10 seg (U_10s )	54 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	148 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	126 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	151 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	173 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	104 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	108 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	113 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	117 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	145 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990418 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990418 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990419 SBKW 54/DH-I-0

GTIN (EAN) 4013364537545, Codice doganale (EU): 85354000, Peso lordo: 3.70 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 54/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 54 kV AC
Tensión de servicio: 43 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 145 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 54/DH-I-0
art. no.: 990419
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	60 kV
Sobretensión temporal TOV a 10 seg (U_10s )	57 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	157 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	133 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	159 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	184 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	111 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	114 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	120 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	124 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	145 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990419 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990419 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990421 SBKW 60/DH-I-0

GTIN (EAN) 4013364537569, Codice doganale (EU): 85354000, Peso lordo: 4.05 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Descargador de media tensión SBKW 60/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 60 kV AC
Tensión de servicio: 48 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 160 kV
Altura: 470 mm

Producto DEHN
Tipo: SBKW 60/DH-I-0
art. no.: 990421
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Altura (h)	470 mm
Vía de fuga (mín.)	453 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	67 kV
Sobretensión temporal TOV a 10 seg (U_10s )	64 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	174 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	147 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	176 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	203 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	122 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	127 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	133 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	137 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	159 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	164 kV
Altura (h)	470 mm
Vía de fuga (mín.)	453 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990421 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990421 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990501 SBKW 3/DH-I

GTIN (EAN) 4013364537613, Codice doganale (EU): 85354000, Peso lordo: 1.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 3/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 3 kV AC
Tensión de servicio: 2,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 8 kV
Altura: 120 mm

Producto DEHN
Tipo: SBKW 3/DH-I
art. no.: 990501
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Altura (h)	120 mm
Vía de fuga (mín.)	387 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	3,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	8,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	7,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	8,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	10,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	6,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	6,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	6,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	6,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	53 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	88 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	87 kV
Altura (h)	120 mm
Vía de fuga (mín.)	387 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990501 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990501 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990502 SBKW 6/DH-I

GTIN (EAN) 4013364537620, Codice doganale (EU): 85354000, Peso lordo: 1.61 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 6/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 6 kV AC
Tensión de servicio: 4,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 16,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 6/DH-I
art. no.: 990502
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	6,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	17,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	14,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	17,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	20,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	12,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	12,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	13,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	13,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	67 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	112 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	110 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990502 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990502 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990503 SBKW 9/DH-I

GTIN (EAN) 4013364537644, Codice doganale (EU): 85354000, Peso lordo: 1.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 9/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 9 kV AC
Tensión de servicio: 7,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 24,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 9/DH-I
art. no.: 990503
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	10,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	26,1 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	22,2 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	26,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	30,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	18,4 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	19,1 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	20,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	20,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	67 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	112 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	110 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990503 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990503 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990504 SBKW 12/DH-I

GTIN (EAN) 4013364537781, Codice doganale (EU): 85354000, Peso lordo: 2.19 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 12/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 12 kV AC
Tensión de servicio: 9,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 32,1 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 12/DH-I
art. no.: 990504
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	13,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	12,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	34,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	29,6 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	35,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	40,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	14,5 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	25,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	26,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	27,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	81 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	132 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990504 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990504 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990505 SBKW 15/DH-I

GTIN (EAN) 4013364537798, Codice doganale (EU): 85354000, Peso lordo: 2.23 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 15/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 15 kV AC
Tensión de servicio: 12 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 40 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 15/DH-I
art. no.: 990505
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	16,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	15,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	43,4 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	36,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	44,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	50,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	30,6 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	31,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	33,2 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	34,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	81 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	132 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990505 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990505 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990506 SBKW 18/DH-I

GTIN (EAN) 4013364537804, Codice doganale (EU): 85354000, Peso lordo: 2.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 18/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 18 kV AC
Tensión de servicio: 14,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 48,2 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 18/DH-I
art. no.: 990506
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	20,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	52,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	44,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	53,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	61,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	36,9 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	38,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	40,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	41,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	81 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	132 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990506 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990506 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990507 SBKW 21/DH-I

GTIN (EAN) 4013364537811, Codice doganale (EU): 85354000, Peso lordo: 3.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 21/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 21 kV AC
Tensión de servicio: 16,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 56,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 21/DH-I
art. no.: 990507
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	23,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	61,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	52,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	62,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	71,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	43,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	44,5 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	46,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	48,2 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	94 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	161 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	155 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990507 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990507 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990508 SBKW 24/DH-I

GTIN (EAN) 4013364543225, Codice doganale (EU): 85354000, Peso lordo: 3.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 24/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 24 kV AC
Tensión de servicio: 29,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 64,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 24/DH-I
art. no.: 990508
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	26,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	25,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	69,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	59,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	70,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	81,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	49,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	50,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	53,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	55,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	94 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	161 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	155 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990508 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990508 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990509 SBKW 27/DH-I

GTIN (EAN) 4013364537835, Codice doganale (EU): 85354000, Peso lordo: 3.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 27/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 27 kV AC
Tensión de servicio: 21,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 72,2 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 27/DH-I
art. no.: 990509
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	30,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	28,6 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	78,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	66,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	79,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	91,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	55,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	57,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	59,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	61,9 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	107 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	186 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	176 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990509 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990509 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990510 SBKW 30/DH-I

GTIN (EAN) 4013364537842, Codice doganale (EU): 85354000, Peso lordo: 3.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 30/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 30 kV AC
Tensión de servicio: 24 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 80 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 30/DH-I
art. no.: 990510
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	33,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	31,8 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	86,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	73,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	88,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	101,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	61,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	63,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	66,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	68,6 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	107 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	186 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	176 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990510 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990510 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990512 SBKW 33/DH-I

GTIN (EAN) 4013364538054, Codice doganale (EU): 85354000, Peso lordo: 4.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 33/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 33 kV AC
Tensión de servicio: 26,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 88 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 33/DH-I
art. no.: 990512
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	36,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	35,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	95,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	81,0 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	97,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	111,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	67,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	69,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	73,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	75,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	120 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	210 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	198 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990512 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990512 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990513 SBKW 36/DH-I

GTIN (EAN) 4013364538061, Codice doganale (EU): 85354000, Peso lordo: 4.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 36/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 36 kV AC
Tensión de servicio: 28,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 96,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 36/DH-I
art. no.: 990513
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	40,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	38,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	104,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	88,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	106,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	122,3 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	73,7 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	76,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	79,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	82,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	120 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	210 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	198 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990513 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990513 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990514 SBKW 39/DH-I

GTIN (EAN) 4013364538078, Codice doganale (EU): 85354000, Peso lordo: 4.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 39/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 39 kV AC
Tensión de servicio: 31,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 104,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 39/DH-I
art. no.: 990514
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	43,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	41,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	113,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	96,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	115,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	132,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	79,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	82,6 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	86,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	89,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	120 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	210 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	198 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990514 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990514 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990515 SBKW 42/DH-I

GTIN (EAN) 4013364538092, Codice doganale (EU): 85354000, Peso lordo: 4.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 42/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 42 kV AC
Tensión de servicio: 33,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 112,4 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 42/DH-I
art. no.: 990515
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	46,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	44,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	122,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	103,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	124,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	142,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	86,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	89,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	93,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	96,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	132 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	234 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	219 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990515 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990515 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990516 SBKW 45/DH-I

GTIN (EAN) 4013364538108, Codice doganale (EU): 85354000, Peso lordo: 4.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 45/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 45 kV AC
Tensión de servicio: 36 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 120 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 45/DH-I
art. no.: 990516
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	50,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	47,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	130,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	110,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	132,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	152,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	91,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	95,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	99,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	102,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	132 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	234 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	219 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990516 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990516 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990517 SBKW 48/DH-I

GTIN (EAN) 4013364538115, Codice doganale (EU): 85354000, Peso lordo: 5.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 48/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 48 kV AC
Tensión de servicio: 38,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 128,4 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 48/DH-I
art. no.: 990517
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	53,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	50,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	139,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	118,3 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	141,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	163,1 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	98,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	101,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	106,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	110,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	259 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990517 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990517 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990518 SBKW 51/DH-I

GTIN (EAN) 4013364538139, Codice doganale (EU): 85354000, Peso lordo: 5.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 51/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 51 kV AC
Tensión de servicio: 41 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 137 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 51/DH-I
art. no.: 990518
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	57 kV
Sobretensión temporal TOV a 10 seg (U_10s )	54 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	148 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	126 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	151 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	173 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	104 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	108 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	113 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	117 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	259 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990518 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990518 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990519 SBKW 54/DH-I

GTIN (EAN) 4013364538160, Codice doganale (EU): 85354000, Peso lordo: 5.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 54/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 54 kV AC
Tensión de servicio: 43 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 145 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 54/DH-I
art. no.: 990519
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	60 kV
Sobretensión temporal TOV a 10 seg (U_10s )	57 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	157 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	133 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	159 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	184 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	111 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	114 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	120 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	124 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	259 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990519 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990519 è stato aggiunto al carrello.

Apri Web-Shop

Art. 990521 SBKW 60/DH-I

GTIN (EAN) 4013364538184, Codice doganale (EU): 85354000, Peso lordo: 6.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Descargador de media tensión SBKW 60/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 60 kV AC
Tensión de servicio: 48 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 160 kV
Altura: 470 mm

Producto DEHN
Tipo: SBKW 60/DH-I
art. no.: 990521
o equivalente

Caratteristiche tecniche

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Altura (h)	470 mm
Vía de fuga (mín.)	1886 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	67 kV
Sobretensión temporal TOV a 10 seg (U_10s )	64 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	174 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	147 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	176 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	203 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	122 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	127 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	133 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	137 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	156 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	282 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	259 kV
Altura (h)	470 mm
Vía de fuga (mín.)	1886 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Prodotto 990521 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 990521 è stato aggiunto al carrello.

Apri Web-Shop

SBKW

SBKW ... DH-I-0

Art. 990401 SBKW 3/DH-I-0

Prodotto 990401 è stato aggiunto al blocco note.

Prodotto 990401 è stato aggiunto al carrello.

Art. 990402 SBKW 6/DH-I-0

Prodotto 990402 è stato aggiunto al blocco note.

Prodotto 990402 è stato aggiunto al carrello.

Art. 990403 SBKW 9/DH-I-0

Prodotto 990403 è stato aggiunto al blocco note.

Prodotto 990403 è stato aggiunto al carrello.

Art. 990404 SBKW 12/DH-I-0

Prodotto 990404 è stato aggiunto al blocco note.

Prodotto 990404 è stato aggiunto al carrello.

Art. 990405 SBKW 15/DH-I-0

Prodotto 990405 è stato aggiunto al blocco note.

Prodotto 990405 è stato aggiunto al carrello.

Art. 990406 SBKW 18/DH-I-0

Prodotto 990406 è stato aggiunto al blocco note.

Prodotto 990406 è stato aggiunto al carrello.

Art. 990407 SBKW 21/DH-I-0

Prodotto 990407 è stato aggiunto al blocco note.

Prodotto 990407 è stato aggiunto al carrello.

Art. 990408 SBKW 24/DH-I-0

Prodotto 990408 è stato aggiunto al blocco note.

Prodotto 990408 è stato aggiunto al carrello.

Art. 990409 SBKW 27/DH-I-0

Prodotto 990409 è stato aggiunto al blocco note.

Prodotto 990409 è stato aggiunto al carrello.

Art. 990410 SBKW 30/DH-I-0

Prodotto 990410 è stato aggiunto al blocco note.

Prodotto 990410 è stato aggiunto al carrello.

Art. 990412 SBKW 33/DH-I-0

Prodotto 990412 è stato aggiunto al blocco note.

Prodotto 990412 è stato aggiunto al carrello.

Art. 990413 SBKW 36/DH-I-0

Prodotto 990413 è stato aggiunto al blocco note.

Prodotto 990413 è stato aggiunto al carrello.

Art. 990414 SBKW 39/DH-I-0

Prodotto 990414 è stato aggiunto al blocco note.

Prodotto 990414 è stato aggiunto al carrello.

Art. 990415 SBKW 42/DH-I-0

Prodotto 990415 è stato aggiunto al blocco note.

Prodotto 990415 è stato aggiunto al carrello.

Art. 990416 SBKW 45/DH-I-0

Prodotto 990416 è stato aggiunto al blocco note.

Prodotto 990416 è stato aggiunto al carrello.

Art. 990417 SBKW 48/DH-I-0

Prodotto 990417 è stato aggiunto al blocco note.

Prodotto 990417 è stato aggiunto al carrello.

Art. 990418 SBKW 51/DH-I-0

Prodotto 990418 è stato aggiunto al blocco note.

Prodotto 990418 è stato aggiunto al carrello.

Art. 990419 SBKW 54/DH-I-0

Prodotto 990419 è stato aggiunto al blocco note.

Prodotto 990419 è stato aggiunto al carrello.

Art. 990421 SBKW 60/DH-I-0

Prodotto 990421 è stato aggiunto al blocco note.

Prodotto 990421 è stato aggiunto al carrello.

SBKW ... DH-I

Art. 990501 SBKW 3/DH-I

Prodotto 990501 è stato aggiunto al blocco note.

Prodotto 990501 è stato aggiunto al carrello.

Art. 990502 SBKW 6/DH-I

Prodotto 990502 è stato aggiunto al blocco note.

Prodotto 990502 è stato aggiunto al carrello.

Art. 990503 SBKW 9/DH-I

Prodotto 990503 è stato aggiunto al blocco note.

Prodotto 990503 è stato aggiunto al carrello.

Art. 990504 SBKW 12/DH-I

Prodotto 990504 è stato aggiunto al blocco note.

Prodotto 990504 è stato aggiunto al carrello.

Art. 990505 SBKW 15/DH-I

Prodotto 990505 è stato aggiunto al blocco note.

Prodotto 990505 è stato aggiunto al carrello.

Art. 990506 SBKW 18/DH-I

Prodotto 990506 è stato aggiunto al blocco note.

Prodotto 990506 è stato aggiunto al carrello.

Art. 990507 SBKW 21/DH-I

Prodotto 990507 è stato aggiunto al blocco note.
