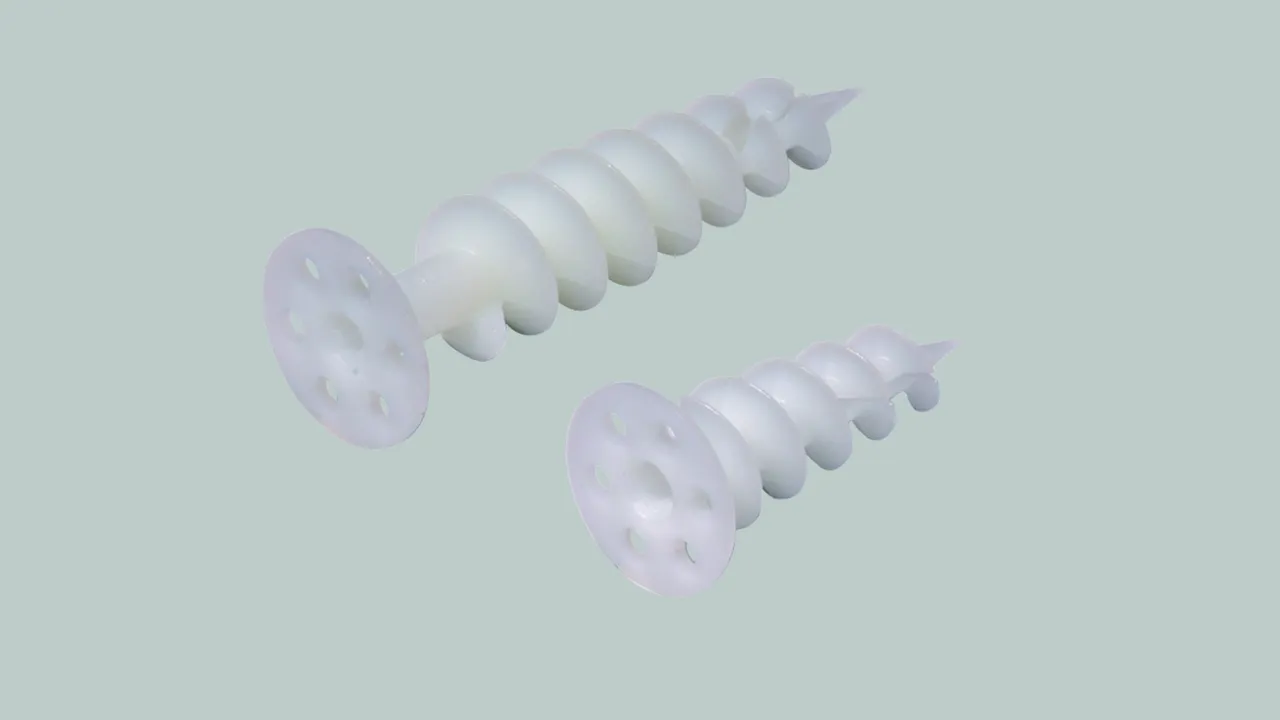

Dowels for Rigid Foam Plates

For fixing conductor holders, flat strip and rod holders to external thermal insulation composite systems.
With star drive (TX40).
Mounting with wood screws Ø4.5 mm.

This dowel is only suitable for fastening conductor holders if no additional traction is applied on the down conductor.

Short design

1 Prodotto

Art. 200600 HSPD HS4.5 L50 PA

GTIN (EAN) 4013364098220, Codice doganale (EU): 39269097, Peso lordo: 5.60 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 200600.stp

      Non siete autorizzati per eseguire un download 200600.stp

      Login
    • 200600.igs

      Non siete autorizzati per eseguire un download 200600.igs

      Login
    • 200600.jt

      Non siete autorizzati per eseguire un download 200600.jt

      Login
    • 200600.dwg

      Non siete autorizzati per eseguire un download 200600.dwg

      Login
    • 200600m_D.dxf

      Non siete autorizzati per eseguire un download 200600m_D.dxf

      Login
Dowel for rigid foam plate, short
Dowel for HR foam plates
For fixing conductor and rod holders in external thermal
insulation composite systems
To be mounted with wood screws Ø4.5 mm
Material: PA
Thickness of insulating material: 60 mm
Anchoring depth / length: 50 mm
Working load of Styrofoam PS20: 35 N
Working load of rigid foam plates: 60 N

Brand: DEHN
Type: HSPD HS4.5 L50 PA
Part No.: 200600
or equivalent.



Caratteristiche tecniche

Material PA
Thickness of insulating material 60 mm
Anchoring depth / length 50 mm

Prodotto 200600 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 200600 è stato aggiunto al carrello.

Apri Web-Shop

Long design

1 Prodotto

Art. 200601 HSPD HS4.5 L85 PA

GTIN (EAN) 4013364098237, Codice doganale (EU): 39269097, Peso lordo: 8.60 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 200601.stp

      Non siete autorizzati per eseguire un download 200601.stp

      Login
    • 200601.igs

      Non siete autorizzati per eseguire un download 200601.igs

      Login
    • 200601.jt

      Non siete autorizzati per eseguire un download 200601.jt

      Login
    • 200601.dwg

      Non siete autorizzati per eseguire un download 200601.dwg

      Login
    • 200601m_D.dxf

      Non siete autorizzati per eseguire un download 200601m_D.dxf

      Login
Dowels for rigid foam plate, long
Dowel for HR foam plates
For fixing conductor and rod holders in external thermal
insulation composite systems
To be mounted with wood screws Ø4.5 mm
Material: PA
Thickness of insulating material: 100 mm
Anchoring depth / length: 85 mm
Working load of Styrofoam PS20: 60 N
Working load of rigid foam plates: 85 N

Brand: DEHN
Type: HSPD HS4.5 L85 PA
Part No.: 200601
or equivalent.



Caratteristiche tecniche

Material PA
Thickness of insulating material 100 mm
Anchoring depth / length 85 mm
