PHE III Voltage Detector

Nominal voltages up to 33 kV / 50 HzSafe verification of isolation from supply voltage

Reliable indication
Easy to use
Cost-effective/space-saving transport

Dettagli

Plugging a HV STK extension handle into an IS PHE STK insulating stick

lorem ipsum — Plugging a HV STK extension handle into an IS PHE STK insulating stick

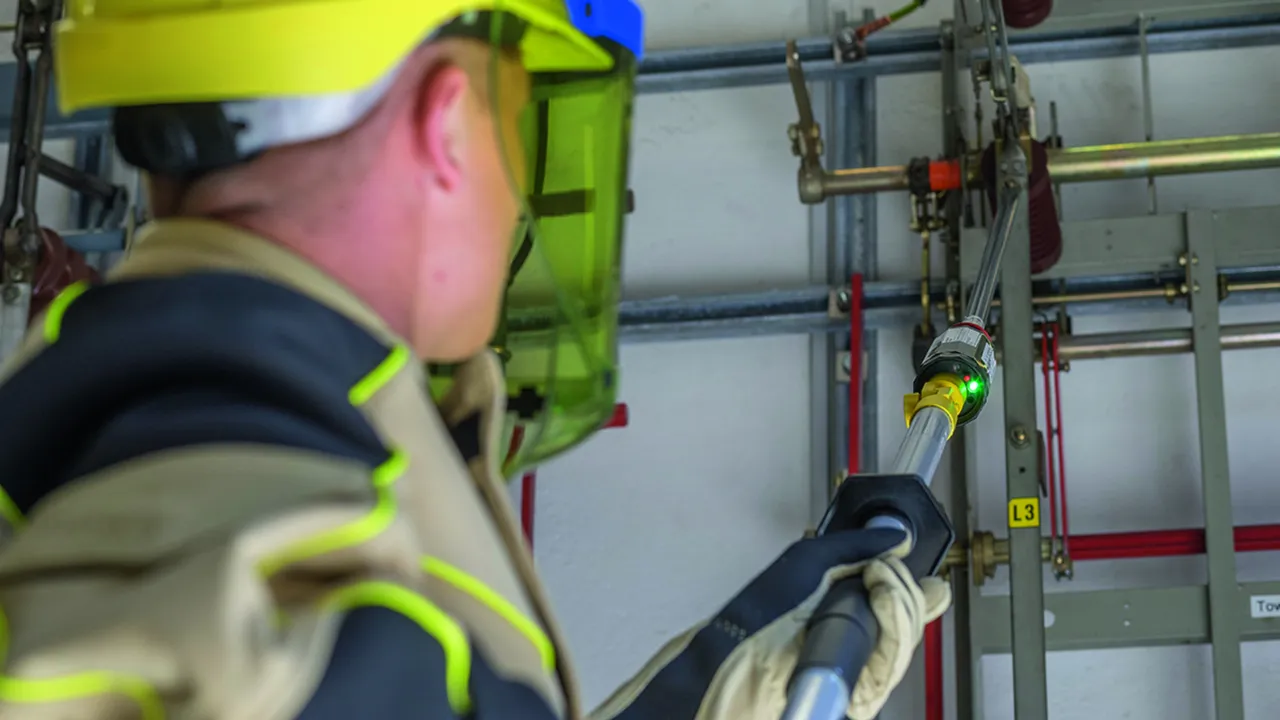

Testing with screwed-on V-shaped electrode

Nominal Voltages up to 33 kV / 50 Hz, M12 Thread

Category "S" for switchgear installations and overhead lines.

5 Prodotti

Art. 767798 PHE3 3.3 S SN7130

GTIN (EAN) 4013364160019, Codice doganale (EU): 90303370, Peso lordo: 1.70 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	3.3 kV
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm

Nominal voltage (U_N )	3.3 kV
Type of voltage	a.c.
Category	S 60
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767798 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767798 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767707 PHE3 6.6 S SN7101

GTIN (EAN) 4013364131620, Codice doganale (EU): 90303370, Peso lordo: 2.55 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	6.6 kV
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm

Nominal voltage (U_N )	6.6 kV
Type of voltage	a.c.
Category	S 60
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Single-pole
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767707 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767707 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767719 PHE3 11 S SN7116

GTIN (EAN) 4013364131699, Codice doganale (EU): 90303370, Peso lordo: 2.55 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	11 kV
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm

Nominal voltage (U_N )	11 kV
Type of voltage	a.c.
Category	S 60
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Single-pole
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767719 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767719 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767756 PHE3 22 S SN7128

GTIN (EAN) 4013364132047, Codice doganale (EU): 90303370, Peso lordo: 2.65 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	22 kV
Total length (l_G )	1230 mm
Insertion depth (I_O )	435 mm

Nominal voltage (U_N )	22 kV
Type of voltage	a.c.
Category	S 61
Total length (l_G )	1230 mm
Insertion depth (I_O )	435 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Single-pole
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767756 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767756 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767757 PHE3 33 S SN7129

GTIN (EAN) 4013364132054, Codice doganale (EU): 90303370, Peso lordo: 1.83 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	33 kV
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm

Nominal voltage (U_N )	33 kV
Type of voltage	a.c.
Category	S 62
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767757 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767757 è stato aggiunto al carrello.

Apri Web-Shop

Nominal Voltage Ranges up to 33 kV / 50 Hz, M12 Thread

Category "S" for switchgear installations and overhead lines.

3 Prodotti

Art. 767758 PHE3 3.3 11 S SN7127

GTIN (EAN) 4013364132030, Codice doganale (EU): 90303370, Peso lordo: 1.86 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	3.3 ... 11 kV
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm

Nominal voltage (U_N )	3.3 ... 11 kV
Type of voltage	a.c.
Category	S 62
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767758 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767758 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767769 PHE3 6.6 22 SN7197

GTIN (EAN) 4013364139831, Codice doganale (EU): 90303370, Peso lordo: 1.93 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	6.6 ... 22 kV
Total length (l_G )	1575 mm
Insertion depth (I_O )	780 mm

Nominal voltage (U_N )	6.6 ... 22 kV
Type of voltage	a.c.
Category	S 63
Total length (l_G )	1575 mm
Insertion depth (I_O )	780 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767769 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767769 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767773 PHE3 11 33 S SN7264

GTIN (EAN) 4013364135567, Codice doganale (EU): 90303370, Peso lordo: 1.90 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Nominal voltage (U_N )	11 ... 33 kV
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm

Nominal voltage (U_N )	11 ... 33 kV
Type of voltage	a.c.
Category	S 64
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767773 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767773 è stato aggiunto al carrello.

Apri Web-Shop

Nominal Voltage Ranges up to 33 kV / 50 Hz, switchable, M12 Thread

The nominal voltage selector switch allows to switch between two nominal voltage ranges. For safety reasons, the voltage detector can only be switched on if the selector switch is switched to the most sensitive range of 3.3 kV to 11 kV. The switch snaps into the relevant position, thus providing protection against inadvertent switching. A magnetically operated, wear-resistant reed switch changes the switching position.

Category "S" for switchgear installations and overhead lines.

1 Prodotto

Art. 767774 PHE3 U 3.3 33 SN7108

GTIN (EAN) 4013364131637, Codice doganale (EU): 90303370, Peso lordo: 2.00 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	3.3 ... 11 / 11 ... 33 kV
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm

Nominal voltage (U_N )	3.3 ... 11 / 11 ... 33 kV
Type of voltage	a.c.
Category	S 64
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor switchgear installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Prodotto 767774 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767774 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

PHE III Voltage Detector

Dettagli

Nominal Voltages up to 33 kV / 50 Hz, M12 Thread

Art. 767798 PHE3 3.3 S SN7130

Prodotto 767798 è stato aggiunto al blocco note.

Prodotto 767798 è stato aggiunto al carrello.

Art. 767707 PHE3 6.6 S SN7101

Prodotto 767707 è stato aggiunto al blocco note.

Prodotto 767707 è stato aggiunto al carrello.

Art. 767719 PHE3 11 S SN7116

Prodotto 767719 è stato aggiunto al blocco note.

Prodotto 767719 è stato aggiunto al carrello.

Art. 767756 PHE3 22 S SN7128

Prodotto 767756 è stato aggiunto al blocco note.

Prodotto 767756 è stato aggiunto al carrello.

Art. 767757 PHE3 33 S SN7129

Prodotto 767757 è stato aggiunto al blocco note.

Prodotto 767757 è stato aggiunto al carrello.

Nominal Voltage Ranges up to 33 kV / 50 Hz, M12 Thread

Art. 767758 PHE3 3.3 11 S SN7127

Prodotto 767758 è stato aggiunto al blocco note.

Prodotto 767758 è stato aggiunto al carrello.

Art. 767769 PHE3 6.6 22 SN7197

Prodotto 767769 è stato aggiunto al blocco note.

Prodotto 767769 è stato aggiunto al carrello.

Art. 767773 PHE3 11 33 S SN7264

Prodotto 767773 è stato aggiunto al blocco note.

Prodotto 767773 è stato aggiunto al carrello.

Nominal Voltage Ranges up to 33 kV / 50 Hz, switchable, M12 Thread

Art. 767774 PHE3 U 3.3 33 SN7108

Prodotto 767774 è stato aggiunto al blocco note.

Prodotto 767774 è stato aggiunto al carrello.
