PHE III ZK Indicator with Test Prod

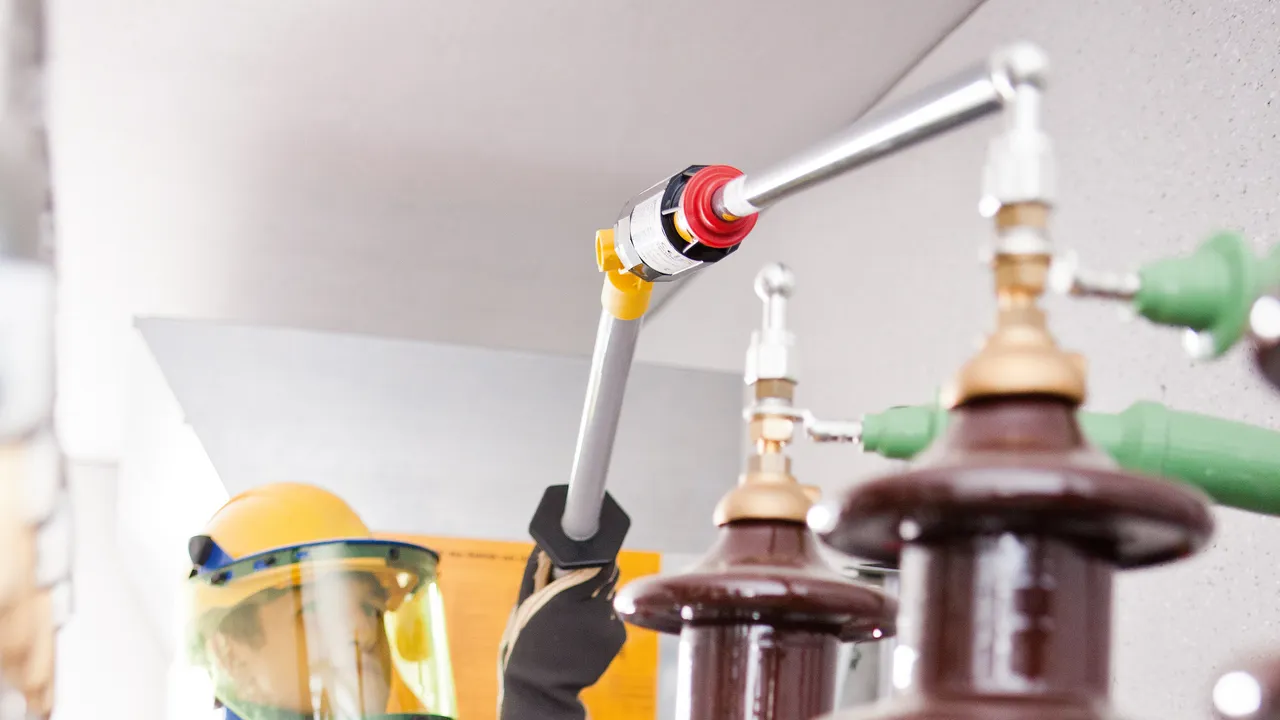

Safe verification of isolation from supply voltage

Reliable indication with standby function
Easy to use
Cost-effective / space-saving transport

Dettagli

Universal gear coupling allows to adjust the angle of the voltage detector

Nominal Voltage Ranges up to 30 kV / 50 Hz, Category "S"

Category "S" for switchgear installations and overhead lines.

2 Prodotti

Art. 767921 PHE3 PK6 20 S SB ZK

GTIN (EAN) 4013364097360, Codice doganale (EU): 90303370, Peso lordo: 2.15 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	6 ... 20 kV
Total length (l_G )	1010 mm
Insertion depth (I_O )	780 mm

Nominal voltage (U_N )	6 ... 20 kV
Category	S
Total length (l_G )	1010 mm
Insertion depth (I_O )	780 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Prodotto 767921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767921 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767931 PHE3 PK10 30 S SB ZK

GTIN (EAN) 4013364097377, Codice doganale (EU): 90303370, Peso lordo: 1.68 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	10 ... 30 kV
Total length (l_G )	1110 mm
Insertion depth (I_O )	880 mm

Nominal voltage (U_N )	10 ... 30 kV
Category	S
Total length (l_G )	1110 mm
Insertion depth (I_O )	880 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Prodotto 767931 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767931 è stato aggiunto al carrello.

Apri Web-Shop

Nominal Voltage Ranges up to 30 kV / 50 Hz, Category "L"

Category "L" for overhead lines.

2 Prodotti

Art. 767922 PHE3 PK6 20 L SB ZK

GTIN (EAN) 4013364097384, Codice doganale (EU): 90303370, Peso lordo: 1.45 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	6 ... 20 kV
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm

Nominal voltage (U_N )	6 ... 20 kV
Category	L
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Prodotto 767922 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767922 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767932 PHE3 PK10 30 L SB ZK

GTIN (EAN) 4013364097391, Codice doganale (EU): 90303370, Peso lordo: 1.45 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal voltage (U_N )	10 ... 30 kV
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm

Nominal voltage (U_N )	10 ... 30 kV
Category	L
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
