Phase Connecting Elements for Overhead Lines

For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
With coupling aid for safe attachment on conductor cables
Easy coupling due to spring-loaded clamp
Anti-rotation protection type PK1 or PK2 and long threaded T pin shaft
Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Dettagli

Clamp with long shaft and earthing stick with aluminium cone coupling.

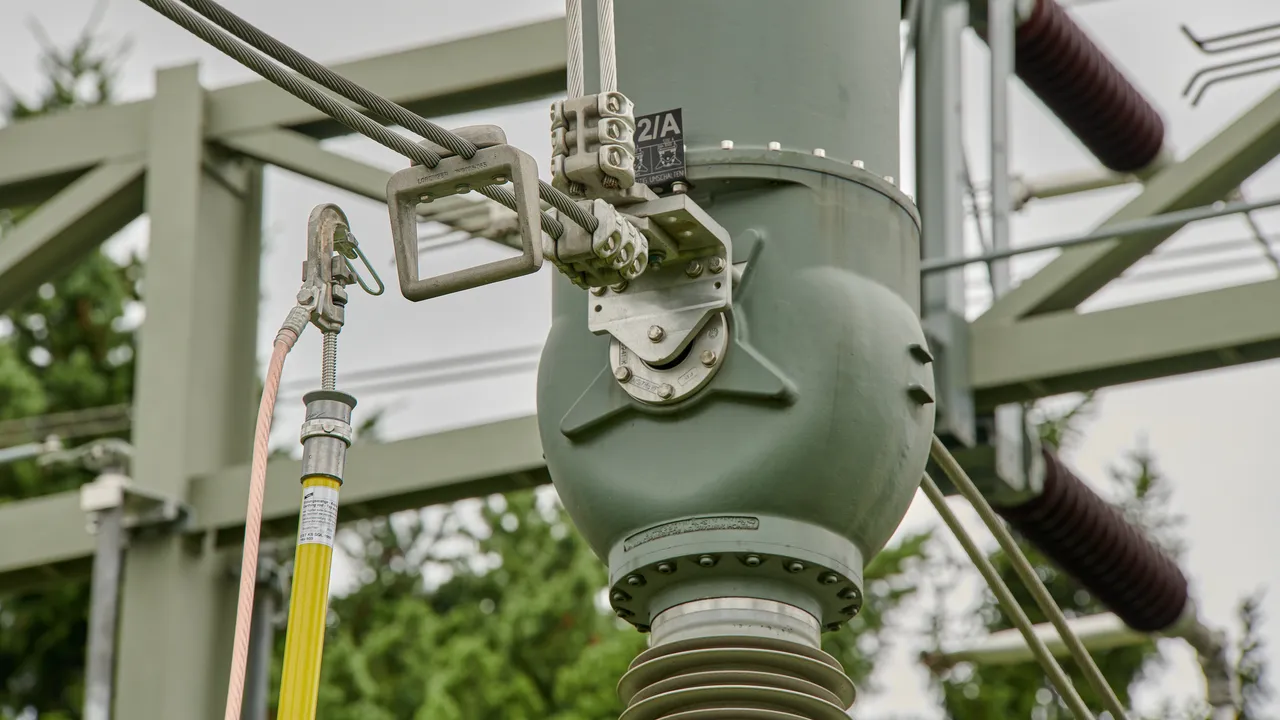

Phase screw clamp fitted with fixed coupling aid allows safe coupling.

Crimped cable lug, type **PK2**:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.

Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Prodotti

Art. 784201 PSK 4 30 SQL

GTIN (EAN) 4013364006591, Codice doganale (EU): 85359000, Peso lordo: 880.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Prodotto 784201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784301 PSK 10 65 SQL

GTIN (EAN) 4013364006553, Codice doganale (EU): 85359000, Peso lordo: 1.70 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Prodotto 784301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784301 è stato aggiunto al carrello.

Apri Web-Shop

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Prodotti

Art. 784401 PSK 4 30 SQL EH

GTIN (EAN) 4013364006614, Codice doganale (EU): 85359000, Peso lordo: 1.47 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Prodotto 784401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784401 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784501 PSK 10 65 SQL EH

GTIN (EAN) 4013364006560, Codice doganale (EU): 85359000, Peso lordo: 2.12 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Prodotto 784501 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784501 è stato aggiunto al carrello.

Apri Web-Shop

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Prodotto

Art. 784480 PSK FV 4 30 SQL

GTIN (EAN) 4013364054479, Codice doganale (EU): 85359000, Peso lordo: 600.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Prodotto 784480 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784480 è stato aggiunto al carrello.

Apri Web-Shop

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Prodotto

Art. 784085 PSK 10 85 SQL

GTIN (EAN) 4013364018686, Codice doganale (EU): 85359000, Peso lordo: 872.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Prodotto 784085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784085 è stato aggiunto al carrello.

Apri Web-Shop

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Prodotto

Art. 769511 ESTC PSK 5000 SN7249

GTIN (EAN) 4013364135055, Codice doganale (EU): 82055980, Peso lordo: 5.71 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (threaded coupling, star knob)	Aluminium alloy
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm
Diameter (stick)	43 mm

Prodotto 769511 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769511 è stato aggiunto al carrello.

Apri Web-Shop

Phase Screw Clamp

Ideally suited for use in inclined positions.

2 Prodotti

Art. 784032 PSK 10 32 SQL

GTIN (EAN) 4013364018679, Codice doganale (EU): 85359000, Peso lordo: 843.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Prodotto 784032 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784032 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784033 PSK 10 50 SQL

GTIN (EAN) 4013364553637, Codice doganale (EU): 85359000, Peso lordo: 936.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Prodotto 784033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784033 è stato aggiunto al carrello.

Apri Web-Shop

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Prodotto

Art. 784038 PSK 10 32 SQL SB

GTIN (EAN) 4013364138452, Codice doganale (EU): 85359000, Peso lordo: 1.01 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (coupling aid)	StSt

Prodotto 784038 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784038 è stato aggiunto al carrello.

Apri Web-Shop

Rigid Ball Head Cap

2 Prodotti

Art. 772314 KKH 20 SQL

GTIN (EAN) 4013364080171, Codice doganale (EU): 85359000, Peso lordo: 446.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Prodotto 772314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772324 KKH 25 SQL

GTIN (EAN) 4013364080188, Codice doganale (EU): 85359000, Peso lordo: 719.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Prodotto 772324 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772324 è stato aggiunto al carrello.

Apri Web-Shop

Universal Clamp

2 Prodotti

Art. 773236 UK 25 SQL

GTIN (EAN) 4013364114579, Codice doganale (EU): 85359000, Peso lordo: 713.50 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Prodotto 773236 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773236 è stato aggiunto al carrello.

Apri Web-Shop

Art. 773331 UK 30 SQL

GTIN (EAN) 4013364069244, Codice doganale (EU): 85359000, Peso lordo: 793.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Prodotto 773331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773331 è stato aggiunto al carrello.

Apri Web-Shop

Phase Connecting Elements for Overhead Lines

Dettagli

Standard Phase Screw Clamp

Art. 784201 PSK 4 30 SQL

Prodotto 784201 è stato aggiunto al blocco note.

Prodotto 784201 è stato aggiunto al carrello.

Art. 784301 PSK 10 65 SQL

Prodotto 784301 è stato aggiunto al blocco note.

Prodotto 784301 è stato aggiunto al carrello.

Phase Screw Clamp with Coupling Aid

Art. 784401 PSK 4 30 SQL EH

Prodotto 784401 è stato aggiunto al blocco note.

Prodotto 784401 è stato aggiunto al carrello.

Art. 784501 PSK 10 65 SQL EH

Prodotto 784501 è stato aggiunto al blocco note.

Prodotto 784501 è stato aggiunto al carrello.

Spring-loaded Phase Screw Clamp

Art. 784480 PSK FV 4 30 SQL

Prodotto 784480 è stato aggiunto al blocco note.

Prodotto 784480 è stato aggiunto al carrello.

Phase Screw Clamp with Wide Clamping Range

Art. 784085 PSK 10 85 SQL

Prodotto 784085 è stato aggiunto al blocco note.

Prodotto 784085 è stato aggiunto al carrello.

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Art. 769511 ESTC PSK 5000 SN7249

Non siete autorizzati per eseguire un download 769511m_D.dxf

Prodotto 769511 è stato aggiunto al blocco note.

Prodotto 769511 è stato aggiunto al carrello.

Phase Screw Clamp

Art. 784032 PSK 10 32 SQL

Non siete autorizzati per eseguire un download 784032.stp

Non siete autorizzati per eseguire un download 784032.igs

Non siete autorizzati per eseguire un download 784032.dwg

Non siete autorizzati per eseguire un download 784032.jt

Non siete autorizzati per eseguire un download 784032m_D.dxf

Prodotto 784032 è stato aggiunto al blocco note.

Prodotto 784032 è stato aggiunto al carrello.

Art. 784033 PSK 10 50 SQL

Non siete autorizzati per eseguire un download 784032.stp

Non siete autorizzati per eseguire un download 784032.igs

Non siete autorizzati per eseguire un download 784032.dwg

Non siete autorizzati per eseguire un download 784032.jt

Non siete autorizzati per eseguire un download 784032m_D.dxf

Prodotto 784033 è stato aggiunto al blocco note.

Prodotto 784033 è stato aggiunto al carrello.

Phase Screw Clamp with Safety Bow

Art. 784038 PSK 10 32 SQL SB

Prodotto 784038 è stato aggiunto al blocco note.

Prodotto 784038 è stato aggiunto al carrello.

Rigid Ball Head Cap

Art. 772314 KKH 20 SQL

Prodotto 772314 è stato aggiunto al blocco note.

Prodotto 772314 è stato aggiunto al carrello.

Art. 772324 KKH 25 SQL

Prodotto 772324 è stato aggiunto al blocco note.

Prodotto 772324 è stato aggiunto al carrello.

Universal Clamp

Art. 773236 UK 25 SQL

Prodotto 773236 è stato aggiunto al blocco note.

Prodotto 773236 è stato aggiunto al carrello.

Art. 773331 UK 30 SQL

Prodotto 773331 è stato aggiunto al blocco note.

Prodotto 773331 è stato aggiunto al carrello.
