Connection Elements for HVI long Conductor

Connection element for HVI long Conductor

1 Prodotto

Art. 819650 AE BO10 KF HVI 75 V2A

GTIN (EAN) 4013364534377, Codice doganale (EU): 85359000, Peso lordo: 193.30 g, UM: 10.00 pc(s)

Immagini

Maggior informazioni

Connection element for HVI long Conductor, stainless steel
Connection elements for HVI long Conductor for sealing
the HVI long Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
Material: StSt
Connection: bolt Ø10 mm, L 50 mm

Brand: DEHN
Type: AE BO10 KF HVI 75 V2A
Part No.: 819650
or equivalent.



Caratteristiche tecniche

Material StSt
Connection bolt Ø10 mm, L 50 mm
Diameter Ø connection element 23 mm

Prodotto 819650 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819650 è stato aggiunto al carrello.

Apri Web-Shop

Connection kit for HVI long Conductor for installation inside the tube

1 Prodotto

Art. 819655 HVI LO ASS RIV KF V2A

GTIN (EAN) 4013364534384, Codice doganale (EU): 85359000, Peso lordo: 401.50 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Connection kit for HVI long Conductor, Ø 21 mm, for installation inside the tube, stainless steel
Connection elements for sealing the HVI long Conductor at both ends
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RIV KF V2A
Part No.: 819655
or equivalent.



Caratteristiche tecniche

Material StSt
Connection bolt Ø10 mm, L 50 mm
Diameter Ø connection element 23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819655 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819655 è stato aggiunto al carrello.

Apri Web-Shop

Insulated connection elements for HVI long Conductor

3 Prodotti

Art. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN (EAN) 4013364530027, Codice doganale (EU): 85359000, Peso lordo: 233.63 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

Insulating connection element for HVI Conductor (earth side)
An insulating connection element
for sealing the
HVI Conductor on the earth side,
including heat-shrinkable sleeve.
for the dielectric withstand test
of the HVI Conductor
Material: StSt / plastic
Connection: Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Brand: DEHN
Type: AE ISO BO10 KF HVI 75 V2A
Part No.: 819173
or equivalent.



Caratteristiche tecniche

Material StSt / plastic
Connection Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Prodotto 819173 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819173 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819174 AE ISO RIV KF HVI 75 V2A

GTIN (EAN) 4013364530034, Codice doganale (EU): 85359000, Peso lordo: 231.90 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

Insulating connection element for HVI Conductor (installed inside the tube)
An insulating connection element
for sealing the
HVI Conductor when installed inside the tube,
including heat-shrinkable sleeve
for the dielectric withstand test
of the HVI Conductor
Material: StSt / plastic
Connection: Special mushroom head

Brand: DEHN
Type: AE ISO RIV KF HVI 75 V2A
Part No.: 819174
or equivalent.



Caratteristiche tecniche

Material StSt / plastic
Connection Special mushroom head

Prodotto 819174 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819174 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819175 AE ISO RAV KF HVI 75 V2A

GTIN (EAN) 4013364530041, Codice doganale (EU): 85359000, Peso lordo: 233.50 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

Insulating connection element for HVI Conductor (installed outside the tube)
Insulating connection element
for sealing the
HVI Conductor when installed outside the tube,
including heat-shrinkable sleeve
for the dielectric withstand test
of the HVI Conductor
Material: StSt / plastic
Connection: Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Brand: DEHN
Type: AE ISO RAV KF HVI 75 V2A
Part No.: 819175
or equivalent.



Caratteristiche tecniche

Material StSt / plastic
Connection Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Prodotto 819175 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819175 è stato aggiunto al carrello.

Apri Web-Shop

EB connection element for HVI long Conductor

For discharging the electric field of the HVI long Conductor in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 410229.stp

      Non siete autorizzati per eseguire un download 410229.stp

      Login
    • 410229.igs

      Non siete autorizzati per eseguire un download 410229.igs

      Login
    • 410229.jt

      Non siete autorizzati per eseguire un download 410229.jt

      Login
    • 410229.dwg

      Non siete autorizzati per eseguire un download 410229.dwg

      Login
    • 410229m_D.dxf

      Non siete autorizzati per eseguire un download 410229m_D.dxf

      Login
EB connection element for HVI long Conductors, StSt
EB connection element for HVI long Conductor for discharging the electrical field of HVI Conductor
in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.
Material: StSt
Clamping range Ø: 20 mm
Connection hole Ø: 11 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: PAE 20 23 AB11 V2A
Part No.: 410229
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Ø 20 mm
Connection hole Ø 11 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

Measuring point terminal

Measuring points for HVI check.

1 Prodotto

Art. 819649 MPK 18 V2A

GTIN (EAN) 4013364512498, Codice doganale (EU): 85389099, Peso lordo: 41.80 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 819649.stp

      Non siete autorizzati per eseguire un download 819649.stp

      Login
    • 819649.igs

      Non siete autorizzati per eseguire un download 819649.igs

      Login
    • 819649.jt

      Non siete autorizzati per eseguire un download 819649.jt

      Login
    • 819649.dwg

      Non siete autorizzati per eseguire un download 819649.dwg

      Login
    • 819649m_D.dxf

      Non siete autorizzati per eseguire un download 819649m_D.dxf

      Login
Measuring point terminal for the dielectric withstand test
Measuring point terminal for
permanent installation
for connecting
measuring equipment for the
dielectric withstand test of
HVI light plus Conductors
and HVI conductors
Material: StSt
Clamping range Ø: 18–20 mm

Brand: DEHN
Type: MPK 18 V2A
Part No.: 819649
or equivalent.



Caratteristiche tecniche

Material StSt
Clamping range Ø 18–20 mm

Prodotto 819649 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819649 è stato aggiunto al carrello.

Apri Web-Shop

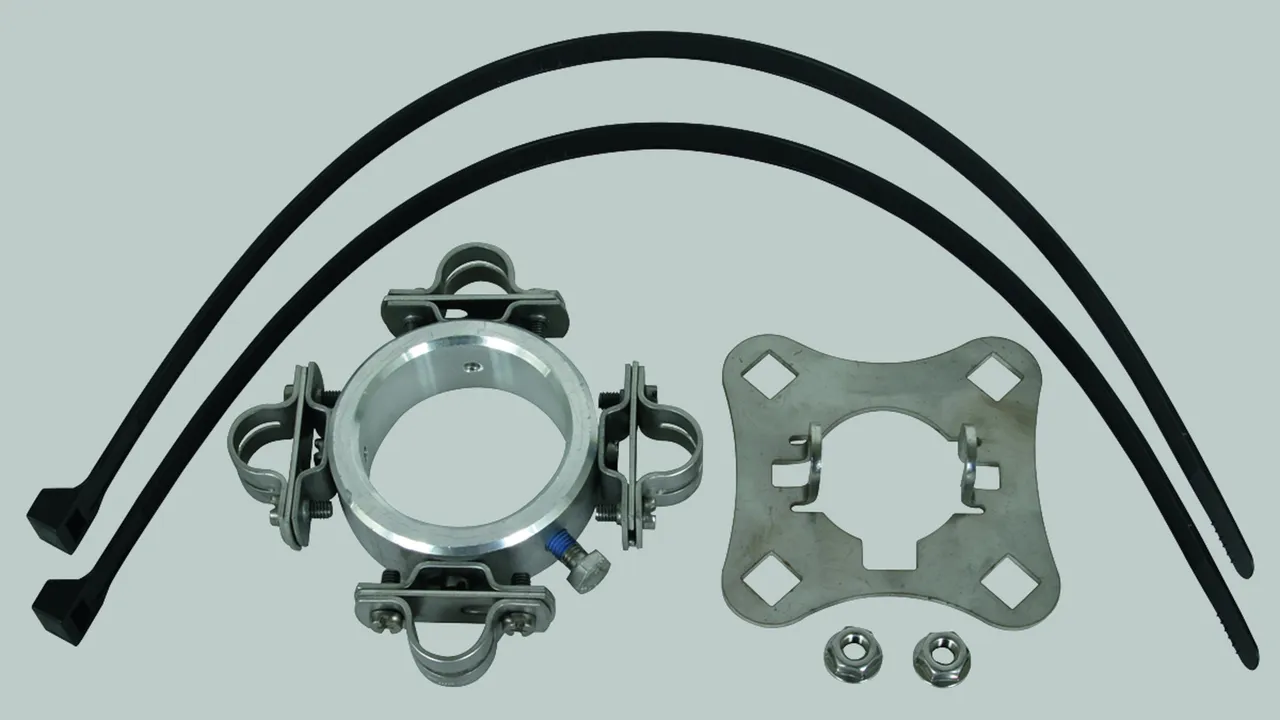

Fixing kit for HVI long Conductor black / grey

Fixing kit for installation of the HVI long Conductor on HVI long supporting tubes, consisting of a connection plate (4x, including two self-locking nuts with serrated bearings) and a fixing ring with four slotted conductor holders (Ø20 mm) for the sealing end (including two cable ties with plastic holder halves).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 819294.stp

      Non siete autorizzati per eseguire un download 819294.stp

      Login
    • 819294.igs

      Non siete autorizzati per eseguire un download 819294.igs

      Login
    • 819294.jt

      Non siete autorizzati per eseguire un download 819294.jt

      Login
    • 819294.dwg

      Non siete autorizzati per eseguire un download 819294.dwg

      Login
    • 819294m_D.dxf

      Non siete autorizzati per eseguire un download 819294m_D.dxf

      Login
Fixing kit for HVI long Conductors, D 20mm, StSt / Al
Fixing kit for mounting the HVI long Conductor at the supporting tube D 50 mm, consisting of a connection plate (for four conductors, two lock nuts included) and a fixing ring with four slotted conductor holders for the sealing end (two cable ties included).
Material: StSt / Al
Connection plate support: square hole 13 mm
Conductor holder: 4 x 20 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: BFS D61 4X20
Part No.: 819294
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt / Al
Connection plate support square hole 13 mm
Conductor holder 4 x 20 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

Connection plate

Connection plate (4x, including two self-locking nuts with serrated bearings) for installing the HVI long Conductor on the supporting tube Ø50 mm (e.g. part no. 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 819288.stp

      Non siete autorizzati per eseguire un download 819288.stp

      Login
    • 819288.igs

      Non siete autorizzati per eseguire un download 819288.igs

      Login
    • 819288.jt

      Non siete autorizzati per eseguire un download 819288.jt

      Login
    • 819288.dwg

      Non siete autorizzati per eseguire un download 819288.dwg

      Login
    • 819288m_D.dxf

      Non siete autorizzati per eseguire un download 819288m_D.dxf

      Login
Connecting plate, StSt
Connecting plate (for four conductors, including two self-locking nuts with serrated bearing) for installing a HVI long Conductor on the supporting tube, D 50 mm (e.g. Part No. 105 330, 105 331, 105 332, 105 333).
Material: StSt
Connection plate support: square hole 13
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AP SR D50 4AE HVI V2A
Part No.: 819288
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Connection plate support square hole 13
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

Supporting tube collar for noise reduction

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Supporting tube collar for noise reduction
for the internally installed HVI long Conductor
Ø20 mm and Ø23 mm in the supporting tube
Material: Plastic
Can be used for: HVI long black and HVI long grey
conductor diameter Ø: 20 / 23 mm

Brand: DEHN
Type: SCHIRM HVI SCH RED
Part No.: 819235
or equivalent.

Certificati



Caratteristiche tecniche

Material Plastic
Can be used for HVI long black and HVI long grey
conductor diameter Ø 20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop
