Specific PCB solutions

Surge arrester for protecting the terminal device ready for installation
Space-saving protective devices for integration into the customer application
Can be used in AC, DC and AC+DC applications
Fitted directly on the PCB using THT
Designed as a type 1 +2 combined arrester in RAC spark gap technology with follow current limitation
Designed as a type 2 arrester in varistor technology with "thermodynamic control" arrester monitoring
High device reliability requiring minimal installation space
Use in various sectors: e.g. wind, PV, mobile communication

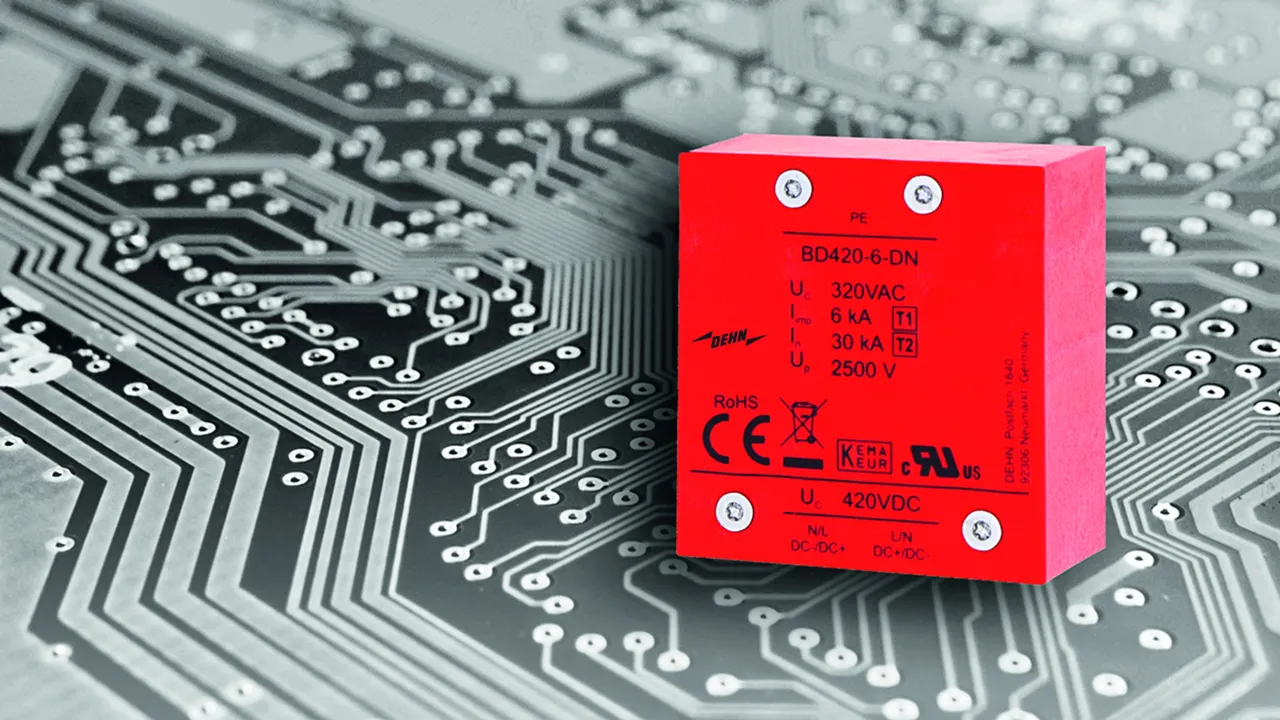

BD420-6-DN

1 Prodotto

Art. 900488 BD420-6-DN

GTIN (EAN) 4013364426382, Codice doganale (EU): 85363090, Peso lordo: 58.00 g, UM: 125.00 pc(s)

Immagini

Maggior informazioni

Brand: DEHN
Type: BD420-6-DN
Part No.: 900488
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 1 + type 2 / class I + class II
Max. continuous operating voltage (a.c.) (U_C )	320 V (50 / 60 Hz)
Lightning impulse current (10/350 µs) (I_imp )	6 kA
Voltage protection level (U_P )	≤ 2.5 kV
Max. backup fuse (L) up to I_K= 3 kA_rms	100 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 1 + type 2 / class I + class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	320 V (50 / 60 Hz)
Nominal voltage (d.c.) (U_N )	380 V
Max. continuous operating voltage (d.c.) (Uc)	420 V
Lightning impulse current (10/350 µs) (I_imp )	6 kA
Specific energy (W/R)	9 kJ/ohms
Nominal discharge current (8/20 µs) (I_n )	30 kA
Voltage protection level (U_P )	≤ 2.5 kV
Follow current extinguishing capability (a.c.) (I_fi) 275 V	3 kA_rms
Follow current extinguishing capability (a.c.) (I_fi) 320 V	1.5 kA_rms
Follow current extinguishing capability (d.c.) (I_fi) 420 V	50 A
Response time (t_A )	≤ 100 ns
Max. backup fuse (L) up to I_K= 3 kA_rms	100 A gG
Temporary overvoltage (TOV) (U_T) – Characteristic	440 V / 120 min. – withstand
Operating temperature range [parallel] (T_U )	-40 °C ... +105 °C
For mounting on	printed circuit boards
Enclosure material	thermoplastic, red, UL 94 V-0 and UL
Place of installation	PCB assembly
Dimensions	41.05 x 38.25 x 20 mm
Approvals	KEMA, UL

Prodotto 900488 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900488 è stato aggiunto al carrello.

Apri Web-Shop

VC 350 2 5

1 Prodotto

Art. 900495 VC 350 2 5

GTIN (EAN) 6942299502527, Peso lordo: 27.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

VC 350 2 5 PCB surge arrester
Two-pole surge arrester
For installation onto printed circuit boards of terminal equipment to be protected
Type 2 SPD as per IEC 61643-11
Energy-coordinated as per IEC 62305-4, GB/T21714.4-2015 with arresters from the Red/Line product series

Brand: DEHN
Type: VC 350 2 5
Part No.: 900495
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	350 V (50 / 60 Hz)
Voltage protection level (U_P )	≤ 1.5 kV
Supplementary data:	-------------------------
Nominal discharge current (8/20 µs) at ≤70 °C [L-N/N-PE / L-PE] (I_n )	5.5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	350 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	5 kA
Voltage protection level (U_P )	≤ 1.5 kV
Response time [L-N] (t_A )	≤ 25 ns
Response time [L/N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	B 16 2P
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	335 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	440 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L+N-PE] (U_T) – Characteristic	1200 V + U_REF / 200 ms – safe failure
Operating state / fault indication	green / not green
For mounting on	printed circuit boards
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	25 x 24 x 16.2 mm
Approvals	CE / TÜV
Degree of pollution	II
Number of ports	1
Altitude	5000 m
Isolation voltage	2.5 kV, 1 min.
Wire pull	40 N
Safety gap	3 mm
Wave soldering	260 °C, 10 s (max. 2 times)
Iron soldering	350 °C, 5 s
Withstanding temperature of disconnector	130 °C, 30 min.
Operating temperature range (T_U )	-40 °C ~ +95 °C (humidity: 45% RH~95%RH), +95 °C ~ +105 °C (humidity: 45% RH~75%RH)
Power supply system	TT / TN
Supplementary data:	-------------------------
Nominal discharge current (8/20 µs) at ≤70 °C [L-N/N-PE / L-PE] (I_n )	5.5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

Prodotto 900495 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900495 è stato aggiunto al carrello.

Apri Web-Shop

VC 320 2 10

1 Prodotto

Art. 900499 VC 320 2 10

GTIN (EAN) , Peso lordo: 0.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Brand: DEHN
Type: VC 320 2 10
Part No.: 900499
or equivalent.

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) [(DC+/DC-) --> PE] (Uc)	450 V
Voltage protection level (U_P )	≤ 1.8 kV
Supplementary data:	-------------------------

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) [(DC+/DC-) --> PE] (Uc)	450 V
Nominal voltage (d.c.) (U_N )	400 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Total discharge current (8/20 µs) (I_total )	20 kA
Voltage protection level (U_P )	≤ 1.8 kV
Response time [L-N] (t_A )	≤ 25 ns
Response time [L/N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	B 25 2P
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	335 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	440 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L+N-PE] (U_T) – Characteristic	1200 V + U_REF / 200 ms – safe failure
Operating state / fault indication	black / red
For mounting on	printed circuit boards
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	40.8 x 38 x 20 mm
Approvals	TÜV; CE
Degree of pollution	II
Number of ports	1
Altitude	5000 m
Wave soldering	260 °C, 10 s (max. 2 times)
Operating temperature range (T_U )	-40 °C ~ +85 °C
Power supply system	TT/TN
Remote contact: switching capacity (a.c.)	250 V / 0.1 A
Remote contact: switching capacity (d.c.)	125 V / 0.05 A
Supplementary data:	-------------------------

Prodotto 900499 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900499 è stato aggiunto al carrello.

Apri Web-Shop

VC 385 1 10

1 Prodotto

Art. 900485 VC 385 1 10

GTIN (EAN) 4013364434790, Codice doganale (EU): 85363010, Peso lordo: 30.58 g, UM: 120.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Brand: DEHN
Type: VC 385 1 10
Part No.: 900485
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	385 V
Voltage protection level (U_P )	≤ 1.75 kV

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
SPD according to UL1449	4CA
Max. continuous operating voltage (a.c.) (U_C )	385 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 1.75 kV
Voltage protection level at 3 kA (U_P )	≤ 1.5 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	80 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	30 x 14 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Prodotto 900485 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900485 è stato aggiunto al carrello.

Apri Web-Shop

VC 600 1 10

1 Prodotto

Art. 900486 VC 600 1 10

GTIN (EAN) 4013364434806, Codice doganale (EU): 85363010, Peso lordo: 38.25 g, UM: 120.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Brand: DEHN
Type: VC 600 1 10
Part No.: 900486
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	600 V
Voltage protection level (U_P )	≤ 2.5 kV

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
SPD according to UL1449	4CA
Max. continuous operating voltage (a.c.) (U_C )	600 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 2.5 kV
Voltage protection level at 3 kA (U_P )	≤ 2 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	80 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	30 x 18 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Prodotto 900486 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900486 è stato aggiunto al carrello.

Apri Web-Shop

VC NPE 1 10

1 Prodotto

Art. 900483 VC NPE 1 10

GTIN (EAN) 4013364434813, Codice doganale (EU): 85363010, Peso lordo: 22.25 g, UM: 120.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Brand: DEHN
Type: VC NPE 1 10
Part No.: 900483
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	255 V
Voltage protection level (U_P )	≤ 1.5 kV

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
SPD according to UL1449	4CA
Max. continuous operating voltage (a.c.) (U_C )	255 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 3 kA (U_P )	≤ 1.5 kV
Follow current extinguishing capability (a.c.) (I_fi )	100 A_rms
Response time (t_A )	≤ 100 ns
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	30 x 14 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Prodotto 900483 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900483 è stato aggiunto al carrello.

Apri Web-Shop

VC PV 670 1 10

1 Prodotto

Art. 900487 VC PV 670 1 10

GTIN (EAN) 4013364434820, Codice doganale (EU): 85363010, Peso lordo: 34.33 g, UM: 120.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Brand: DEHN
Type: VC PV 670 1 10
Part No.: 900487
or equivalent.

Certificati

Caratteristiche tecniche

Max. PV voltage (d.c.) (U_CPV )	670 V
Voltage protection level (U_P )	≤ 2 kV

SPD according to EN 50539-11 / IEC 61643-31	type 2 / class II
SPD according to UL1449	4CA
Max. PV voltage (d.c.) (U_CPV )	670 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 2 kV
Voltage protection level at 3 kA (U_P )	≤ 1.7 kV
Response time (t_A )	≤ 25 ns
Short-circuit withstand capability (I_SCPV )	1 kA
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	34 x 14 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Prodotto 900487 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900487 è stato aggiunto al carrello.

Apri Web-Shop

VC PV 750 1 10

1 Prodotto

Art. 900481 VC PV 750 1 10

GTIN (EAN) 4013364434837, Codice doganale (EU): 85363010, Peso lordo: 38.08 g, UM: 120.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Brand: DEHN
Type: VC PV 750 1 10
Part No.: 900481
or equivalent.

Certificati

Caratteristiche tecniche

Max. PV voltage (d.c.) (U_CPV )	750 V
Voltage protection level (U_P )	≤ 2.5 kV

SPD according to EN 50539-11 / IEC 61643-31	type 2 / class II
SPD according to UL1449	4CA
Max. PV voltage (d.c.) (U_CPV )	750 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 2.5 kV
Voltage protection level at 3 kA (U_P )	≤ 2 kV
Response time (t_A )	≤ 25 ns
Short-circuit withstand capability (I_SCPV )	1 kA
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	34 x 18 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Prodotto 900481 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900481 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Specific PCB solutions

BD420-6-DN

Art. 900488 BD420-6-DN

Prodotto 900488 è stato aggiunto al blocco note.

Prodotto 900488 è stato aggiunto al carrello.

VC 350 2 5

Art. 900495 VC 350 2 5

Prodotto 900495 è stato aggiunto al blocco note.

Prodotto 900495 è stato aggiunto al carrello.

VC 320 2 10

Art. 900499 VC 320 2 10

Prodotto 900499 è stato aggiunto al blocco note.

Prodotto 900499 è stato aggiunto al carrello.

VC 385 1 10

Art. 900485 VC 385 1 10

Prodotto 900485 è stato aggiunto al blocco note.

Prodotto 900485 è stato aggiunto al carrello.

VC 600 1 10

Art. 900486 VC 600 1 10

Prodotto 900486 è stato aggiunto al blocco note.

Prodotto 900486 è stato aggiunto al carrello.

VC NPE 1 10

Art. 900483 VC NPE 1 10

Prodotto 900483 è stato aggiunto al blocco note.

Prodotto 900483 è stato aggiunto al carrello.

VC PV 670 1 10

Art. 900487 VC PV 670 1 10

Prodotto 900487 è stato aggiunto al blocco note.

Prodotto 900487 è stato aggiunto al carrello.

VC PV 750 1 10

Art. 900481 VC PV 750 1 10

Prodotto 900481 è stato aggiunto al blocco note.

Prodotto 900481 è stato aggiunto al carrello.

Specific PCB solutions

BD420-6-DN

Art. 900488 BD420-6-DN

Prodotto 900488 è stato aggiunto al blocco note.

Prodotto 900488 è stato aggiunto al carrello.

VC 350 2 5

Art. 900495 VC 350 2 5

Non siete autorizzati per eseguire un download 900495.stp

Non siete autorizzati per eseguire un download 900495.igs

Non siete autorizzati per eseguire un download 900495.jt

Non siete autorizzati per eseguire un download 900495.dwg

Non siete autorizzati per eseguire un download 900495m_D.dxf

Prodotto 900495 è stato aggiunto al blocco note.

Prodotto 900495 è stato aggiunto al carrello.

VC 320 2 10

Art. 900499 VC 320 2 10

Non siete autorizzati per eseguire un download 900499.stp

Non siete autorizzati per eseguire un download 900499.igs

Non siete autorizzati per eseguire un download 900499.jt

Non siete autorizzati per eseguire un download 900499.dwg

Prodotto 900499 è stato aggiunto al blocco note.

Prodotto 900499 è stato aggiunto al carrello.

VC 385 1 10

Art. 900485 VC 385 1 10

Non siete autorizzati per eseguire un download 900483_485_487.stp

Non siete autorizzati per eseguire un download 900483_485_487.igs

Non siete autorizzati per eseguire un download 900483_485_487.jt

Non siete autorizzati per eseguire un download 900483_485_487.dwg

Non siete autorizzati per eseguire un download 900485m_CN.dxf

Prodotto 900485 è stato aggiunto al blocco note.

Prodotto 900485 è stato aggiunto al carrello.

VC 600 1 10

Art. 900486 VC 600 1 10

Non siete autorizzati per eseguire un download 900481_486.stp

Non siete autorizzati per eseguire un download 900481_486.igs

Non siete autorizzati per eseguire un download 900481_486.jt

Non siete autorizzati per eseguire un download 900481_486.dwg

Non siete autorizzati per eseguire un download 900486m_CN.dxf

Prodotto 900486 è stato aggiunto al blocco note.

Prodotto 900486 è stato aggiunto al carrello.

VC NPE 1 10

Art. 900483 VC NPE 1 10

Non siete autorizzati per eseguire un download 900483_485_487.stp

Non siete autorizzati per eseguire un download 900483_485_487.igs

Non siete autorizzati per eseguire un download 900483_485_487.jt

Non siete autorizzati per eseguire un download 900483_485_487.dwg

Non siete autorizzati per eseguire un download 900485m_CN.dxf

Prodotto 900483 è stato aggiunto al blocco note.

Prodotto 900483 è stato aggiunto al carrello.

VC PV 670 1 10

Art. 900487 VC PV 670 1 10

Non siete autorizzati per eseguire un download 900483_485_487.stp

Non siete autorizzati per eseguire un download 900483_485_487.igs

Non siete autorizzati per eseguire un download 900483_485_487.jt

Non siete autorizzati per eseguire un download 900483_485_487.dwg

Non siete autorizzati per eseguire un download 900485m_CN.dxf

Prodotto 900487 è stato aggiunto al blocco note.

Prodotto 900487 è stato aggiunto al carrello.

VC PV 750 1 10

Art. 900481 VC PV 750 1 10

Non siete autorizzati per eseguire un download 900481_486.stp

Non siete autorizzati per eseguire un download 900481_486.igs

Non siete autorizzati per eseguire un download 900481_486.jt

Non siete autorizzati per eseguire un download 900481_486.dwg

Non siete autorizzati per eseguire un download 900486m_CN.dxf

Prodotto 900481 è stato aggiunto al blocco note.

Prodotto 900481 è stato aggiunto al carrello.
