Anschlusselemente für HVI long Leitung

Anschlusselement für HVI long Leitung

1 Prodotto

Art. 819650 AE BO10 KF HVI 75 V2A

GTIN (EAN) 4013364534377, Codice doganale (EU): 85359000, Peso lordo: 193.30 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

Anschlusselement für HVI long Leitung NIRO
Anschlusselemente für HVI long Leitung zum Abschließen
der HVI long Leitung an beiden Seiten,
beim Erstellen der Anschlüsse der Leitung
z.B. an die Anschlussplatte am Fangmast
oder an andere Teile des Äußeren Blitzschutzes.
Inkl. Schrumpfschlauch
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm

Fabrikat: DEHN
Typ: AE BO10 KF HVI 75 V2A
Art.-Nr.: 819650
oder gleichwertig.



Caratteristiche tecniche

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm

Prodotto 819650 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819650 è stato aggiunto al carrello.

Apri Web-Shop

Anschlussset für HVI long Leitung für Rohrinnenverlegung

1 Prodotto

Art. 819655 HVI LO ASS RIV KF V2A

GTIN (EAN) 4013364534384, Codice doganale (EU): 85359000, Peso lordo: 401.50 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Anschlussset für HVI long Leitung D 21mm für Rohrinnenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RIV KF V2A
Art.-Nr.: 819655
oder gleichwertig.



Caratteristiche tecniche

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819655 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819655 è stato aggiunto al carrello.

Apri Web-Shop

PA-Anschlusselement für HVI long Leitung

Zum Absteuern des elektrischen Feldes der HVI long Leitung im Bereich des Endverschlusses.
Speziell geschlitzte Auflagefläche zur elektrischen Kontaktierung des halbleitenden Mantels.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 410229.stp

      Non siete autorizzati per eseguire un download 410229.stp

      Login
    • 410229.igs

      Non siete autorizzati per eseguire un download 410229.igs

      Login
    • 410229.jt

      Non siete autorizzati per eseguire un download 410229.jt

      Login
    • 410229.dwg

      Non siete autorizzati per eseguire un download 410229.dwg

      Login
    • 410229m_D.dxf

      Non siete autorizzati per eseguire un download 410229m_D.dxf

      Login
PA-Anschlusselement für HVI long Leitung NIRO
PA-Anschlusselement für HVI long Leitung
zum Absteuern des elektrischen Feldes der HVI Leitung
im Bereich des Endverschlusses.
Speziell geschlitze Auflagefläche zur elektrischen
Kontaktierung des halbleitenden Mantels.
Werkstoff: NIRO
Klemmbereich Ø: 20 mm
Anschlussbohrung Ø: 11 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: PAE 20 23 AB11 V2A
Art.-Nr.: 410229
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Ø 20 mm
Anschlussbohrung Ø 11 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

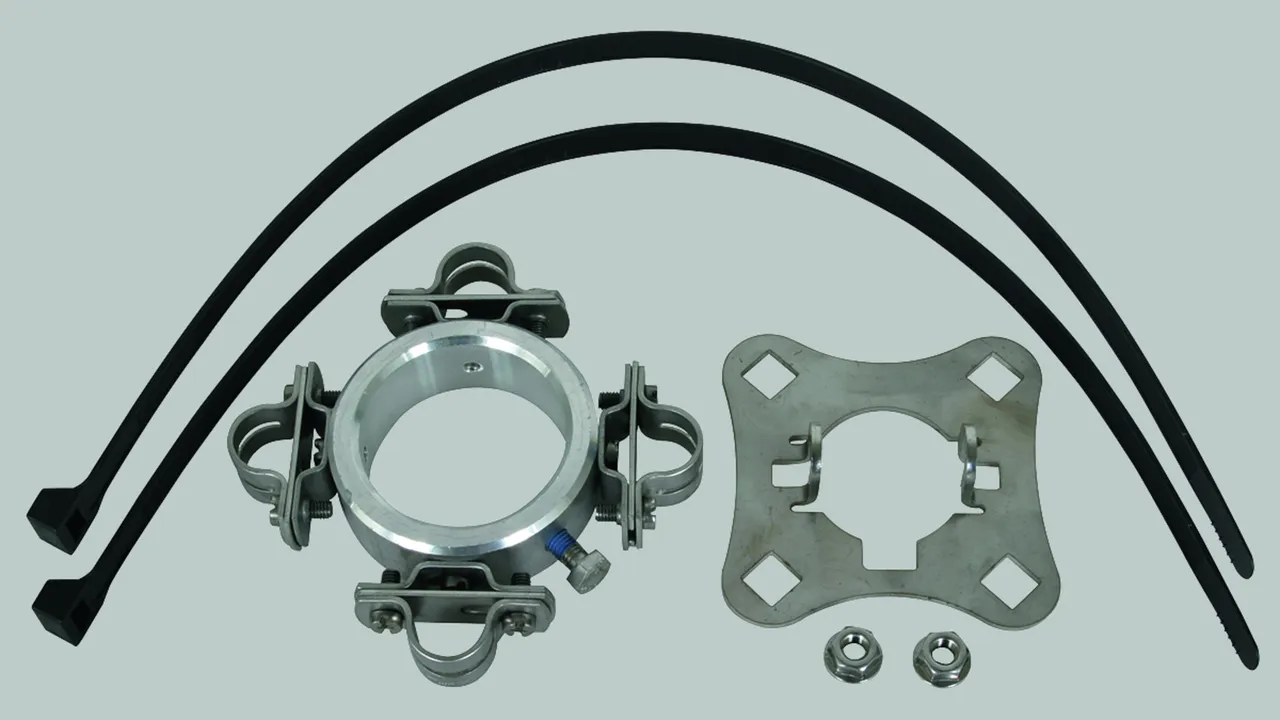

Befestigungsset für HVI long Leitung schwarz / grau

Befestigungsset zur Montage der HVI long Leitung an HVI long Stützrohren, bestehend aus Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) und Befestigungsring mit vier geschlitzten Leitungshaltern (Ø20 mm) für den Endverschluss (inkl. zwei Kabelbinder mit Kunststoffhalterhalbteilen).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 819294.stp

      Non siete autorizzati per eseguire un download 819294.stp

      Login
    • 819294.igs

      Non siete autorizzati per eseguire un download 819294.igs

      Login
    • 819294.jt

      Non siete autorizzati per eseguire un download 819294.jt

      Login
    • 819294.dwg

      Non siete autorizzati per eseguire un download 819294.dwg

      Login
    • 819294m_D.dxf

      Non siete autorizzati per eseguire un download 819294m_D.dxf

      Login
Befestigungsset für HVI long Leitung 20mm D NIRO / Al
Befestigungsset zur Montage der
HVI long Leitung am Stützrohr D 50 mm,
bestehend aus Anschlussplatte
(4-fach, inkl. zwei Sperrzahnmuttern) und
Befestigungsring mit vier geschlitzten
Leitungshaltern für den Endverschluss (inkl. zwei Kabelbinder).
Werkstoff: NIRO / Al
Aufnahme Anschlussplatte: Vierkantloch 13 mm
Leitungshalter: 4 x 20 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: BFS D61 4X20
Art.-Nr.: 819294
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO / Al
Aufnahme Anschlussplatte Vierkantloch 13 mm
Leitungshalter 4 x 20 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

Anschlussplatte

Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) zur Montage der HVI long Leitung am Stützrohr Ø50 mm (z. B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 819288.stp

      Non siete autorizzati per eseguire un download 819288.stp

      Login
    • 819288.igs

      Non siete autorizzati per eseguire un download 819288.igs

      Login
    • 819288.jt

      Non siete autorizzati per eseguire un download 819288.jt

      Login
    • 819288.dwg

      Non siete autorizzati per eseguire un download 819288.dwg

      Login
    • 819288m_D.dxf

      Non siete autorizzati per eseguire un download 819288m_D.dxf

      Login
Anschlussplatte NIRO
Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern)
zur Montage der HVI long Leitung
am Stützrohr D 50 mm
(z.B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Werkstoff: NIRO
Aufnahme Anschlussplatte: Vierkantloch 13
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AP SR D50 4AE HVI V2A
Art.-Nr.: 819288
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Aufnahme Anschlussplatte Vierkantloch 13
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

Stützrohr-Manschette zur Schallreduktion

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Stützrohr-Manschette zur Schallreduktion
für innenverlegter HVI long Leitung
Ø20 mm und Ø23 mm im Stützrohr
Werkstoff: Kunststoff
Verwendbar für: HVI long schwarz und HVI long grau
Durchmesser Ø Leitung: 20 / 23 mm

Fabrikat: DEHN
Typ: SCHIRM HVI SCH RED
Art.-Nr.: 819235
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Kunststoff
Verwendbar für HVI long schwarz und HVI long grau
Durchmesser Ø Leitung 20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop
