Abstands-Spannungsprüferset ASP

Einfach – Sicher prüfen

Einfache und leichte Handhabung durch kompakte Bauform
Kosten- / platzsparender Transport

Dettagli

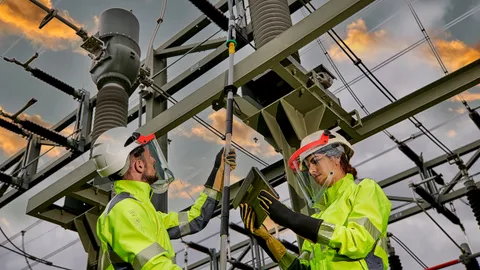

**Anwendung Freiluftschaltanlage**
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „S“ ist mit der grünen Markierung des Auslegers im 90°-Winkel an den untersten Isolatorteller anzulegen.
Sollte erdseitig eine Schutzarmatur vorhanden sein, ist der Ausleger am nächstmöglichen Isolatorteller oberhalb der Schutzarmatur anzulegen.

**Anwendung Freileitung**
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.

Kategorie "L", 50 Hz

Kategorie "L" für Freileitung nach Vornorm DIN VDE V 0682-417/10.2013.

1 Prodotto

Art. 767571 ASPS 110 420 L

GTIN (EAN) 4013364124967, Codice doganale (EU): 90303370, Peso lordo: 2.23 kg, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	960 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	960 mm
Kategorie	L
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767571 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767571 è stato aggiunto al carrello.

Apri Web-Shop

Kategorie "L", 16,7 Hz

Kategorie "L" für mittig geerdete einphasige Bahnstromleitungen.

1 Prodotto

Art. 767565 ASPS 110 132 16.7 L

GTIN (EAN) 4013364143760, Codice doganale (EU): 90303370, Peso lordo: 2.27 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	110 ... 132 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	960 mm
DB Zeichnungs-Nr.	3 Eku 710 002

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	16,7 Hz
Gesamtlänge (l_G )	960 mm
Kategorie	L
DB Zeichnungs-Nr.	3 Eku 710 002
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767565 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767565 è stato aggiunto al carrello.

Apri Web-Shop

Kategorie "S", 50 Hz

Kategorie "S" für Freiluftschaltanlagen.

2 Prodotti

Art. 767572 ASPS 110 420 S

GTIN (EAN) 4013364124974, Codice doganale (EU): 90303370, Peso lordo: 2.21 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm
Kategorie	S
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767572 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767572 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767582 ASP 110 420 S

GTIN (EAN) 4013364144569, Codice doganale (EU): 90303370, Peso lordo: 1.47 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm
Kategorie	S
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767582 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767582 è stato aggiunto al carrello.

Apri Web-Shop

Kategorie "S / L", 50 Hz

Kategorie "S / L" für Freiluftschaltanlagen und Freileitung.

1 Prodotto

Art. 767573 ASPS 110 420 S L

GTIN (EAN) 4013364134270, Codice doganale (EU): 90303370, Peso lordo: 4.94 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm
Kategorie	S / L
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
