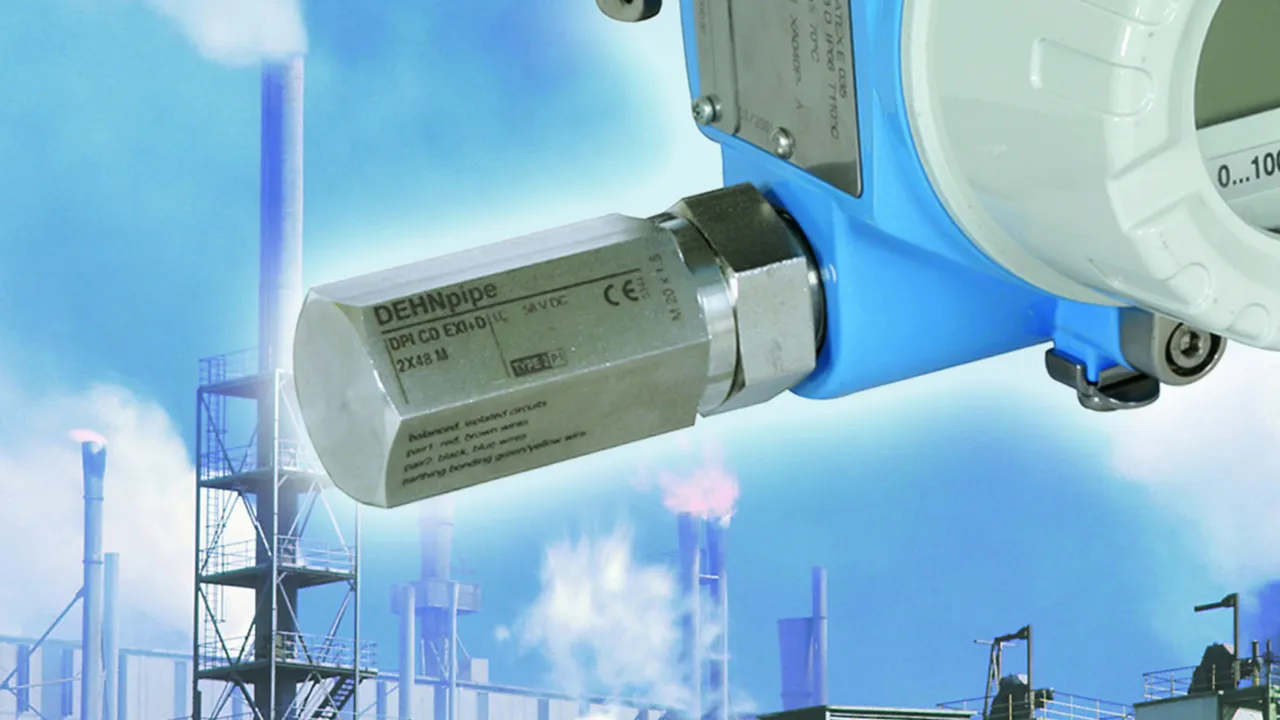

DEHNpipe

Overspændingsbeskyttelse til fastskruning på feltudstyr

Parallel- eller serieforbindelse
Lavet af rustfrit stål
Afleder til beskyttelse af en anden snitflade (transmissions- eller strømsiden) tilgængelig

Udgaver til Ex (i)- og Ex (d)-anvendelser

Til beskyttelse af egensikre målekredse og bussystemer Ex (i)
Udgave i en tryksikker kapsling Ex (d)

Flere godkendelserGodkendelse efter afleder: IECEx, ATEX, FISCO, CSA Hazloc

Dettagli

lorem ipsum — Udgaver til serieforbindelse.

DPI MD

Energetisk koordinerbar, todelt og lækstrømsfri afleder mod jord til 4-20 mA-snitflader med M20 x 1,5 (han/hun) skruegevind. Direkte, indirekte eller ingen jordforbindelse af skærm mulig. Kabelforskruning fås som tilbehør.

1 Prodotto

Art. 929941 DPI MD 24 M 2S

GTIN (EAN) 4013364098152, Codice doganale (EU): 85363010, Peso lordo: 187.40 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 14 MHz

fabrikat: DEHN
Type: DPI MD 24 M 2S
artikelnr.: 929941
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	14 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Godkendelser	SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Grænsefrekvens leder-leder (f_G )	14 MHz
Kapacitet leder-leder (C)	≤ 400 pF
Kapacitet leder-PG (C)	≤ 20 pF
Kapacitet skærm-PG (C)	≤ 15 pF
Serieimpedans per leder	2,2 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse med kabelforskruning	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsleder 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Kapsling eller jordingsring (tilbehør)
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929941 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929941 è stato aggiunto al carrello.

Apri Web-Shop

DPI ME

Energetisk koordinerbar, todelt afleder med gasgnistgab og dioder mod jord. Til ubalancerede snitflader med ½-14 NPT (han/han). Gennemført jordleder.

1 Prodotto

Art. 929921 DPI ME 24 N A2G

GTIN (EAN) 4013364098169, Codice doganale (EU): 85363010, Peso lordo: 255.20 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI ME 24 N A2G
artikelnr.: 929921
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind / ¹/₂-14 NPT han gevind
Godkendelser	UL, SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 120 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 98 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 49 V
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 450 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind / ¹/₂-14 NPT han gevind
Tilslutning (indgang / udgang)	Tilslutningsleder AWG 16
Tilslutningsleder, længde	500 mm
Jording via	Kapsling og tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL, SIL
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929921 è stato aggiunto al carrello.

Apri Web-Shop

DPI MD EX

Energetisk koordinerbar, todelt afleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord. Kabelforskruning skal bestilles separat.

2 Prodotti

Art. 929960 DPI MD EX 24 M 2

GTIN (EAN) 4013364098145, Codice doganale (EU): 85363010, Peso lordo: 185.80 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 M 2
artikelnr.: 929960
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc-godkendelser (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929960 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929960 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929965 DPI MD EX 24 N 2

GTIN (EAN) 4013364360778, Codice doganale (EU): 85363010, Peso lordo: 185.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 N 2
artikelnr.: 929965
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *)

Prodotto 929965 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929965 è stato aggiunto al carrello.

Apri Web-Shop

DPI CD EXI

Overspændingsafleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord.

2 Prodotti

Art. 929961 DPI CD EXI 24 M

GTIN (EAN) 4013364101784, Codice doganale (EU): 85363010, Peso lordo: 183.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 M
artikelnr.: 929961
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsleder 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929961 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929961 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929963 DPI CD EXI 24 N

GTIN (EAN) 4013364101807, Codice doganale (EU): 85363010, Peso lordo: 196.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 N
artikelnr.: 929963
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929963 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929963 è stato aggiunto al carrello.

Apri Web-Shop

DPI CD EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder. Isolationsstyrke > 500 V mod jord. Certificieret efter CSA og USA Hazloc.

2 Prodotti

Art. 929962 DPI CD EXD 24 M

GTIN (EAN) 4013364101791, Codice doganale (EU): 85363010, Peso lordo: 183.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 M
artikelnr.: 929962
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929962 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929962 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929964 DPI CD EXD 24 N

GTIN (EAN) 4013364101814, Codice doganale (EU): 85363010, Peso lordo: 183.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 N
artikelnr.: 929964
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929964 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929964 è stato aggiunto al carrello.

Apri Web-Shop

DPI CD HF EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder.

1 Prodotto

Art. 929971 DPI CD HF EXD 5 M

GTIN (EAN) 4013364120761, Codice doganale (EU): 85363010, Peso lordo: 285.60 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 6 V
Mærkestrøm ved 80 °C: 0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA
Grænsefrekvens leder-leder: 100 MHz

fabrikat: DEHN
Type: DPI CD HF EXD 5 M
artikelnr.: 929971
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	6 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6 V
Max. driftsspænding AC (U_C )	4,2 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 12 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 40 pF
Kapacitet leder-PG (C)	≤ 30 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U) for ATEX / IECEx	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	300 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929971 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929971 è stato aggiunto al carrello.

Apri Web-Shop

DPI CD EXD 230 24

Overspændingsafleder i tryksikker kapsling til både strøm- og datasiden til installation i eksplosionsfarlige områder (zone 1 og 2) til beskyttelse en 120 / 230 V-netforsyning og en 24 V-datasnitflade i feltudstyr. Yderligere sikkerhed gennem fejlsikker Y-kobling til 120 / 230 V-netforsyningen.

II 2 G Ex d IIC T5/T6-version til universel anvendelse i Ex-zone 1 og 2, certificeret efter CSA og USA Hazloc.

2 Prodotti

Art. 929969 DPI CD EXD 230 24 M

GTIN (EAN) 4013364127418, Codice doganale (EU): 85363010, Peso lordo: 280.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Dobbelt overspændingsafleder DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Dobbelt overspændingsafleder
af aflederklassen type 2 samt type 2/P2
DEHNpipe, testet iht.
EN 61643-11 og -21, i V2A, IP 67,
i Ex (d)-udgave
til indskruning på feltudstyr
med tilslutning til spændingsforsyning og måleteknik med to ledere
Parallel beskyttelse af en 230 V-netforsyning
og en 0/4-20 mA-grænseflade
i Ex-zone 1 eller 2.
Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 M
artikelnr.: 929969
eller tilsvarende

Certificati

Caratteristiche tecniche

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120/230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Prodotto 929969 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929969 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929970 DPI CD EXD 230 24 N

GTIN (EAN) 4013364127425, Codice doganale (EU): 85363010, Peso lordo: 273.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Dobbelt overspændingsafleder DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Dobbelt overspændingsafleder
af aflederklassen type 2 samt type 2/P2
DEHNpipe, testet iht.
EN 61643-11 og -21, i V2A, IP 67,
i Ex (d)-udgave
til indskruning på feltudstyr
med tilslutning til spændingsforsyning og måleteknik med to ledere
Parallel beskyttelse af en 230 V-netforsyning
og en 0/4-20 mA-grænseflade
i Ex-zone 1 eller 2.
Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 N
artikelnr.: 929970
eller tilsvarende

Certificati

Caratteristiche tecniche

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120 / 230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Prodotto 929970 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929970 è stato aggiunto al carrello.

Apri Web-Shop

DPI CD EXI+D 2X24

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 24 V-snitflader.

2 Prodotti

Art. 929950 DPI CD EXI+D 2X24 M

GTIN (EAN) 4013364137387, Codice doganale (EU): 85363010, Peso lordo: 247.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Overspændingsafleder DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
overspændingsafleder
i aflederklasse type 2/P1
DEHNpipe, testet iht.
EN 61643-21, i V2A, IP 67,
i Ex (i) + (d)-version,
til beskyttelse af to
jordpotentialfrie signalkredse
eller feltudstyrets forsyningskreds
og en
signalkreds i Ex-zone 1 eller 2.
Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 M
artikelnr.: 929950
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 ^*)

Prodotto 929950 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929950 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929951 DPI CD EXI+D 2X24 N

GTIN (EAN) 4013364137394, Codice doganale (EU): 85363010, Peso lordo: 247.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Overspændingsafleder DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Overspændingsafleder
i aflederklasse type 2/P1
DEHNpipe, testet iht.
EN 61643-21, i V2A, IP 67,
i Ex (i) + (d)-version,
til indskruning på feltudstyr
til beskyttelse af to
jordpotentialfrie signalkredse
eller feltudstyrets forsyningskreds
og en
signalkreds i Ex-zone 1 eller 2.
Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 N
artikelnr.: 929951
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klass I Div 1, 2; Klass I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929951 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929951 è stato aggiunto al carrello.

Apri Web-Shop

DPI CD EXI+D 2X48

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 48 V-snitflader.

2 Prodotti

Art. 929952 DPI CD EXI+D 2X48 M

GTIN (EAN) 4013364137400, Codice doganale (EU): 85363010, Peso lordo: 247.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 M
artikelnr.: 929952
eller tilsvarende

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 eller T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929952 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929952 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929953 DPI CD EXI+D 2X48 N

GTIN (EAN) 4013364137417, Codice doganale (EU): 85363010, Peso lordo: 247.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 N
artikelnr.: 929953
eller tilsvarende

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Prodotto 929953 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929953 è stato aggiunto al carrello.

Apri Web-Shop

DEHNpipe

Dettagli

DPI MD

Art. 929941 DPI MD 24 M 2S

Non siete autorizzati per eseguire un download 929941.stp

Non siete autorizzati per eseguire un download 929941.igs

Non siete autorizzati per eseguire un download 929941.jt

Non siete autorizzati per eseguire un download 929941.dwg

Non siete autorizzati per eseguire un download 929941m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929941.wspak

Non siete autorizzati per eseguire un download DEHN.929941.edz

Prodotto 929941 è stato aggiunto al blocco note.

Prodotto 929941 è stato aggiunto al carrello.

DPI ME

Art. 929921 DPI ME 24 N A2G

Non siete autorizzati per eseguire un download 929921.stp

Non siete autorizzati per eseguire un download 929921.igs

Non siete autorizzati per eseguire un download 929921.jt

Non siete autorizzati per eseguire un download 929921.dwg

Non siete autorizzati per eseguire un download 929921m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929921.wspak

Non siete autorizzati per eseguire un download DEHN.929921.edz

Prodotto 929921 è stato aggiunto al blocco note.

Prodotto 929921 è stato aggiunto al carrello.

DPI MD EX

Art. 929960 DPI MD EX 24 M 2

Non siete autorizzati per eseguire un download 929960.stp

Non siete autorizzati per eseguire un download 929960.igs

Non siete autorizzati per eseguire un download 929960.jt

Non siete autorizzati per eseguire un download 929960.dwg

Non siete autorizzati per eseguire un download 929960m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929960.wspak

Non siete autorizzati per eseguire un download DEHN.929960.edz

Prodotto 929960 è stato aggiunto al blocco note.

Prodotto 929960 è stato aggiunto al carrello.

Art. 929965 DPI MD EX 24 N 2

Non siete autorizzati per eseguire un download 929965.dxf

Non siete autorizzati per eseguire un download DEHN.929965.wspak

Non siete autorizzati per eseguire un download DEHN.929965.edz

Prodotto 929965 è stato aggiunto al blocco note.

Prodotto 929965 è stato aggiunto al carrello.

DPI CD EXI

Art. 929961 DPI CD EXI 24 M

Non siete autorizzati per eseguire un download 929961.stp

Non siete autorizzati per eseguire un download 929961.igs

Non siete autorizzati per eseguire un download 929961.jt

Non siete autorizzati per eseguire un download 929961.dwg

Non siete autorizzati per eseguire un download 929961m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929961.wspak

Non siete autorizzati per eseguire un download DEHN.929961.edz

Prodotto 929961 è stato aggiunto al blocco note.

Prodotto 929961 è stato aggiunto al carrello.

Art. 929963 DPI CD EXI 24 N

Non siete autorizzati per eseguire un download 929963.stp

Non siete autorizzati per eseguire un download 929963.igs

Non siete autorizzati per eseguire un download 929963.jt

Non siete autorizzati per eseguire un download 929963.dwg

Non siete autorizzati per eseguire un download 929963_964m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929963.wspak

Non siete autorizzati per eseguire un download DEHN.929963.edz

Prodotto 929963 è stato aggiunto al blocco note.

Prodotto 929963 è stato aggiunto al carrello.

DPI CD EXD

Art. 929962 DPI CD EXD 24 M

Non siete autorizzati per eseguire un download 929961.stp

Non siete autorizzati per eseguire un download 929961.igs

Non siete autorizzati per eseguire un download 929961.jt

Non siete autorizzati per eseguire un download 929961.dwg

Non siete autorizzati per eseguire un download 929961_962m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929962.wspak

Non siete autorizzati per eseguire un download DEHN.929962.edz

Prodotto 929962 è stato aggiunto al blocco note.

Prodotto 929962 è stato aggiunto al carrello.

Art. 929964 DPI CD EXD 24 N

Non siete autorizzati per eseguire un download 929963.stp

Non siete autorizzati per eseguire un download 929963.igs

Non siete autorizzati per eseguire un download 929963.jt

Non siete autorizzati per eseguire un download 929963.dwg

Non siete autorizzati per eseguire un download 929963_964m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929964.wspak
