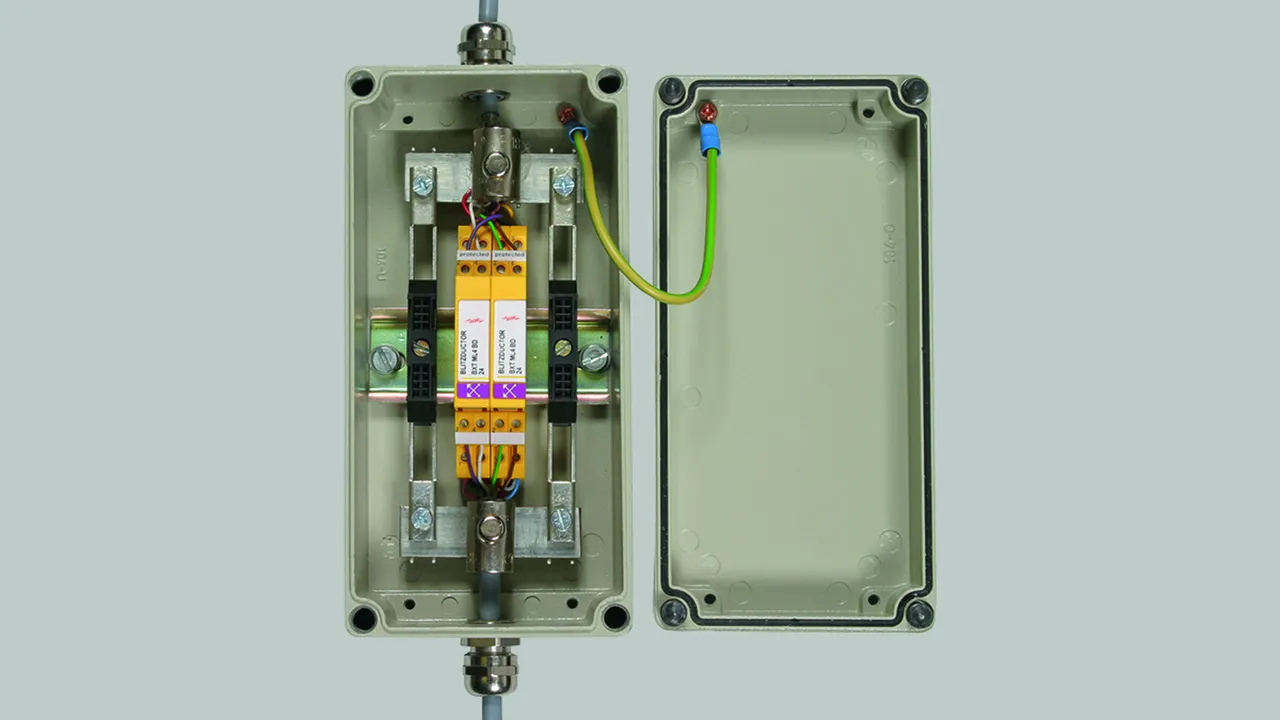

Schirmanschluss auf Hutschiene

  • Blitzstoßstromgeprüft bis 5 kA (10/350 µs)
  • Korrosionsbeständiges NIRO-Material
  • Dauerhafte Schirmverbindung durch Federelement

Schirmanschlussklemmen

Schirmanschlussklemmen zur Erdung von Kabelschirmen auf Sammelschiene (18x3). Geeignet zum Blitzschutz-Potentialausgleich. Der nachträgliche Einsatz ohne Unterbrechen des Leiterschirmes ist möglich – werkzeuglose Montage.

2 Prodotti

Art. 919010 SAK 6.5 SN MS

GTIN (EAN) 4013364071612, Codice doganale (EU): 85369010, Peso lordo: 13.00 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

Schirmanschlussklemme SAK 6.5 SN MS
Schirm-Anschlussklemme
für Rundleiter SAS 1
von 1,5-6,5 mm, Messing vernickelt,
zur Erdung von Kabelschirmen auf
Sammelschienen 18x3 mm mit
Federdruckelement

Fabrikat: DEHN
Typ: SAK 6.5 SN MS
Art.-Nr.: 919010
oder gleichwertig.



Caratteristiche tecniche

Blitzstoßstromtragfähigkeit (10/350 µs) 5 kA
Klemmbereich Rd 1,5-6,5 mm
Werkstoff Ms vernickelt
Montage auf SN 18X3 CU 1000
Abmessungen (b x l x h) 10 x 25 x 40 mm

Prodotto 919010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 919011 SAK 11 SN MS

GTIN (EAN) 4013364071605, Codice doganale (EU): 85369010, Peso lordo: 27.70 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

Schirmanschlussklemme SAK 11 SN MS
Schirm-Anschlussklemme
für Rundleiter SAS 2
von 5,0-11 mm, Messing vernickelt,
zur Erdung von Kabelschirmen auf
Sammelschienen 18x3 mm mit
Federdruckelement

Fabrikat: DEHN
Typ: SAK 11 SN MS
Art.-Nr.: 919011
oder gleichwertig.



Caratteristiche tecniche

Blitzstoßstromtragfähigkeit (10/350 µs) 5 kA
Klemmbereich Rd 5-11 mm
Werkstoff Ms vernickelt
Montage auf SN 18X3 CU 1000
Abmessungen (b x l x h) 17 x 25 x 47 mm

Prodotto 919011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919011 è stato aggiunto al carrello.

Apri Web-Shop

Sammelschiene

Tragschiene zur Aufnahme der Schirmanschlussklemmen. Geeignet zur Montage auf den Schienenträgern.

1 Prodotto

Art. 919016 SN 18X3 CU 1000

GTIN (EAN) 4013364071551, Codice doganale (EU): 74072900, Peso lordo: 479.19 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Tragschiene zur Aufnahme der Schirmanschlussklemmen SN 18X3 CU 1000
Sammel-Schiene
18 x 3 mm, CU-verzinnt SN,
L 1000 mm, für Montage auf Schienenhalter
zur Aufnahme der Schirmanschlussklemmen

Fabrikat: DEHN
Typ: SN 18X3 CU 1000
Art.-Nr.: 919016
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Cu verzinnt
Montage auf Schienenhalter
Abmessungen (b x l x h) 18 x 1000 x 3 mm

Prodotto 919016 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919016 è stato aggiunto al carrello.

Apri Web-Shop

Schienenhalter einseitig

Schienenhalter für geerdeten Aufbau, geeignet zur Montage auf der Hutschiene. Niederimpedante Verbindung der Schirmanschlussklemmen über die Sammelschiene zur Hutschiene.

1 Prodotto

Art. 919012 SH1 18X3 ST

GTIN (EAN) 4013364071599, Codice doganale (EU): 85369010, Peso lordo: 39.90 g, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

Schienenhalter einseitig SH1 18X3 ST
Schienen-Halter
einseitig SH 1,
Stahl verzinnt für Sammelschiene 18x3 mm,
zur Montage auf 35 mm Hutschienen nach
EN 60715, Systemaufbau geerdet
Ausführung: einseitig

Fabrikat: DEHN
Typ: SH1 18X3 ST
Art.-Nr.: 919012
oder gleichwertig.



Caratteristiche tecniche

Ausführung einseitig
Werkstoff Stahl verzinnt
Montage auf 35 mm Hutschiene nach EN 60715

Prodotto 919012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919012 è stato aggiunto al carrello.

Apri Web-Shop

Isolierter Schienenhalter

Schienenhalter für isolierten Aufbau, geeignet zur Montage auf der Hutschiene oder Schraubanschluss.

1 Prodotto

Art. 919014 SH 18X3 K

GTIN (EAN) 4013364071575, Codice doganale (EU): 39269097, Peso lordo: 5.30 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

Schienenhalter für isolierten Aufbau SH 18X3 K
Schienen-Halter
Kunststoff schwarz, SH 3,
für Sammelschiene 18 x 3 mm,
zur Montage auf 35 mm Hutschienen nach
EN 60715, Systemaufbau isoliert

Fabrikat: DEHN
Typ: SH 18X3 K
Art.-Nr.: 919014
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Kunststoff
Farbe schwarz1
Montage auf Hutschiene oder Montageplatte

Prodotto 919014 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919014 è stato aggiunto al carrello.

Apri Web-Shop

Anschlussklemme

Besonders geeignet für isolierte Aufbauten der Sammelschiene, z. B. bei indirekter Schirmerdung.

1 Prodotto

Art. 919015 AK 35 SN 18X3 GG

GTIN (EAN) 4013364071568, Codice doganale (EU): 85369010, Peso lordo: 15.40 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Anschlussklemme grün/gelb AK 35 SN 18X3 GG
Anschluss-Klemme AKS
für Sammelschiene 18 x 3 mm,
Querschnitt max.35 mm² grün/gelb

Fabrikat: DEHN
Typ: AK 35 SN 18X3 GG
Art.-Nr.: 919015
oder gleichwertig.



Caratteristiche tecniche

Anschlussquerschnitt 35 mm2
Montage auf Sammelschiene

Prodotto 919015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 919015 è stato aggiunto al carrello.

Apri Web-Shop
